Dynaform體單元擠壓分析

2016-12-24  by:CAE仿真在線  來源:互聯網

Dynaform不能做擠壓?
誰說的?
Dynaform體單元擠壓分析dynaform仿真分析圖片1
小編
提起Dynaform,許多人的第一反映就是“做沖壓的”“沖壓分析”“展料還行”等等等等。小編我就奇了怪了,不能做擠壓么?還有的人總是把什么“板殼理論”,“BT殼單元”吧啦吧啦吧……掛在嘴邊,好像壓根不知道有體單元一樣!沒想到Dynaform居然已經給大家留下了如此刻板的印象!

今天,小編我就用Dynaform搞一個體單元擠壓的分析!來個什么呢?來個縮口、擴口一次成形吧!零件?我隨便畫一個!就是這么任性!

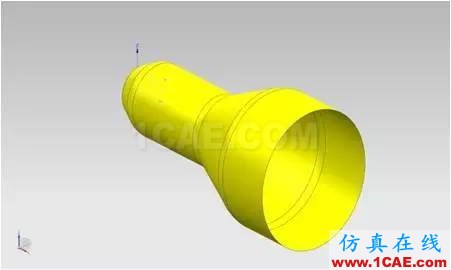

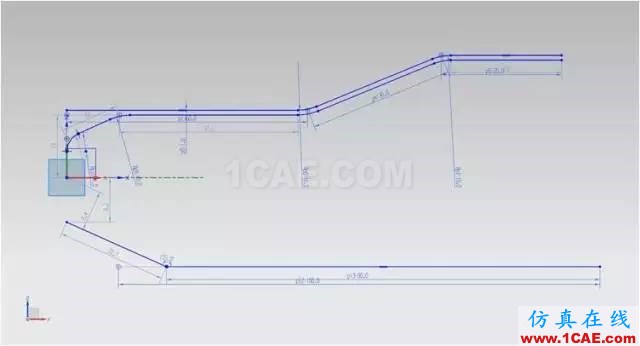

為什么用縮口、擴口一次成形的例子?因為建模簡單!在UG中利用回轉命令創建外模,內模,管坯。計劃將一個直徑為38mm的管件,一端縮口成28mm,另一端擴口成50mm。

Dynaform體單元擠壓分析dynaform仿真分析圖片2

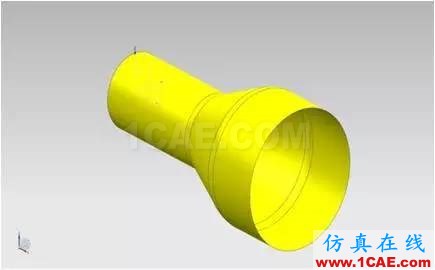

外模
Dynaform體單元擠壓分析dynaform仿真分析圖片3
內模
Dynaform體單元擠壓分析dynaform分析案例圖片4

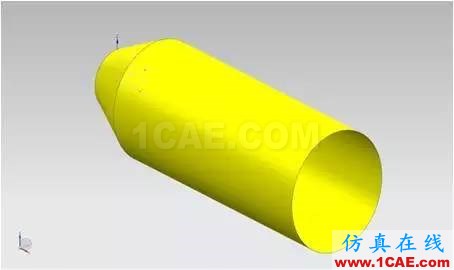

管坯
Dynaform體單元擠壓分析dynaform分析案例圖片5
Dynaform體單元擠壓分析dynaform分析案例圖片6

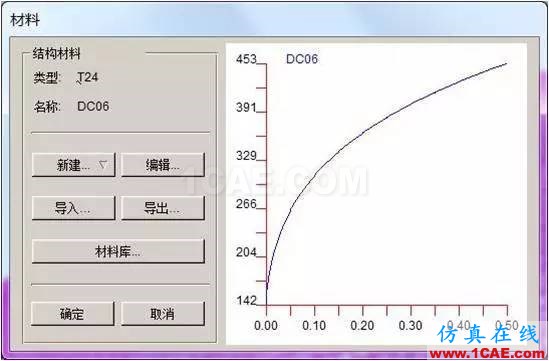

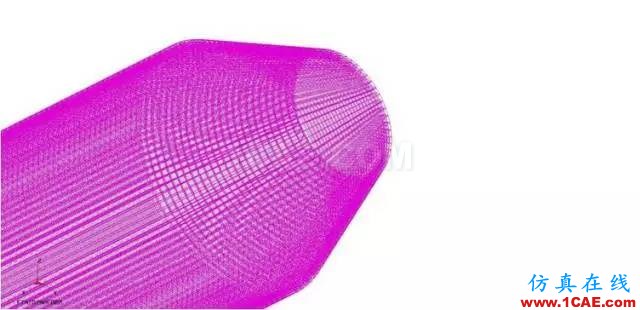

首先管件必須體單元,這里采用3層體單元設計,為了節約計算時間。材料選擇材料庫中的DC06。

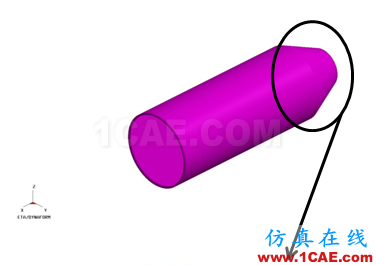

為什么管材一端是傾斜的?是為了能讓38mm直徑的管件可以塞入28mm直徑的外模中去。

Dynaform體單元擠壓分析dynaform分析案例圖片7
Dynaform體單元擠壓分析dynaform分析案例圖片8
Dynaform體單元擠壓分析dynaform分析案例圖片9
Dynaform體單元擠壓分析dynaform分析案例圖片6

在Dynaform里,對各個工具劃分網格,定位,設置運動條件等,然后提交計算。

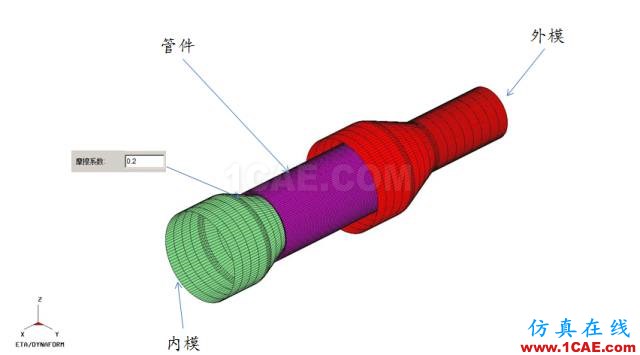

注意哦,為了保證管材在內模的帶領下,慢慢擠入外模,內模與管材之間需要足夠的摩擦力,此處可以將摩擦系數設定的大一點,如圖所示。

Dynaform體單元擠壓分析dynaform圖片11
Dynaform體單元擠壓分析dynaform分析案例圖片6

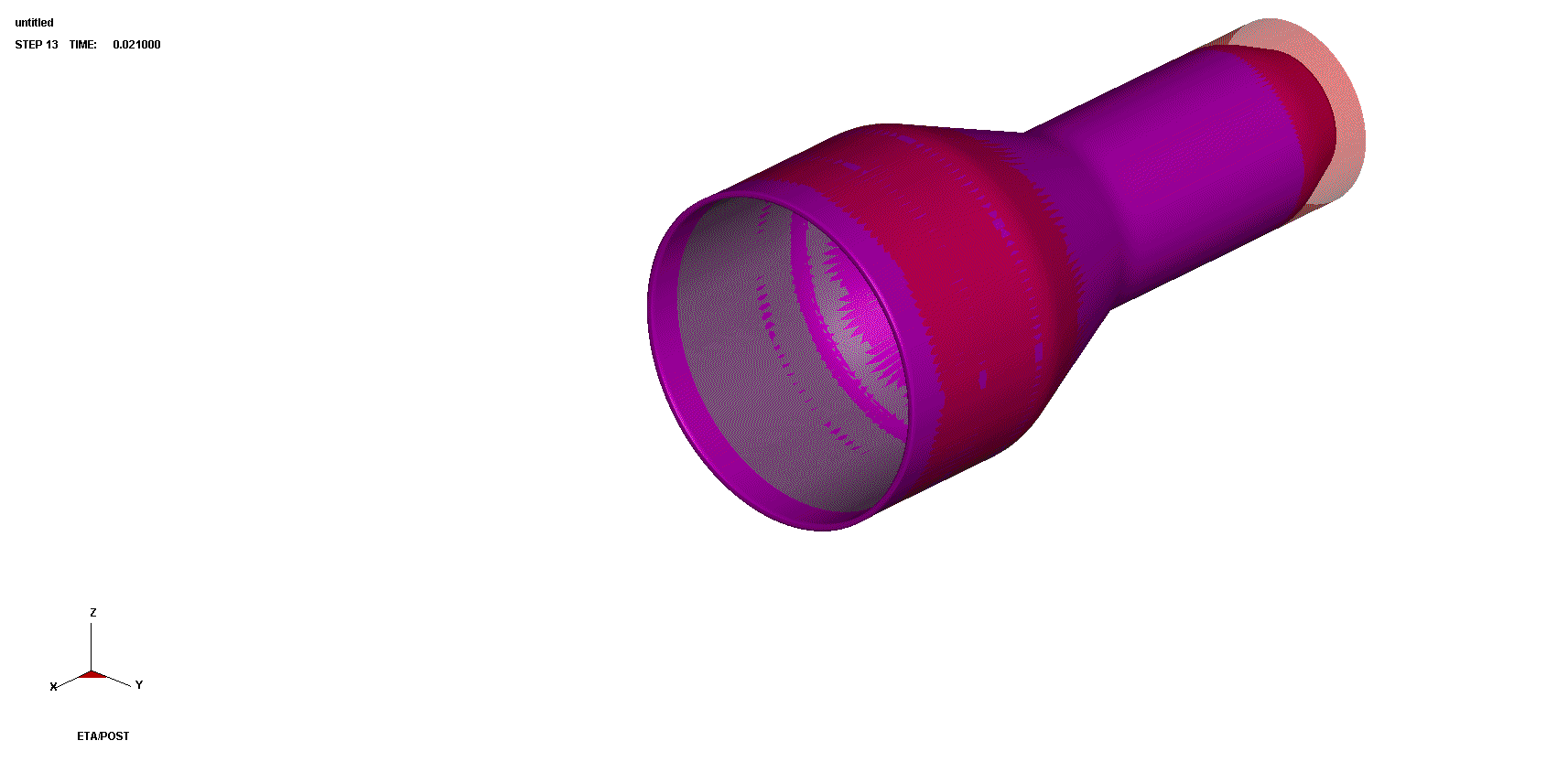

先來看看整體運動情況的動畫吧!
Dynaform體單元擠壓分析dynaform圖片13
再來看看管件變形情況的動動畫!
成形極限、減薄云圖等一大波動圖來襲!

成形極限
Dynaform體單元擠壓分析dynaform培訓的效果圖片16

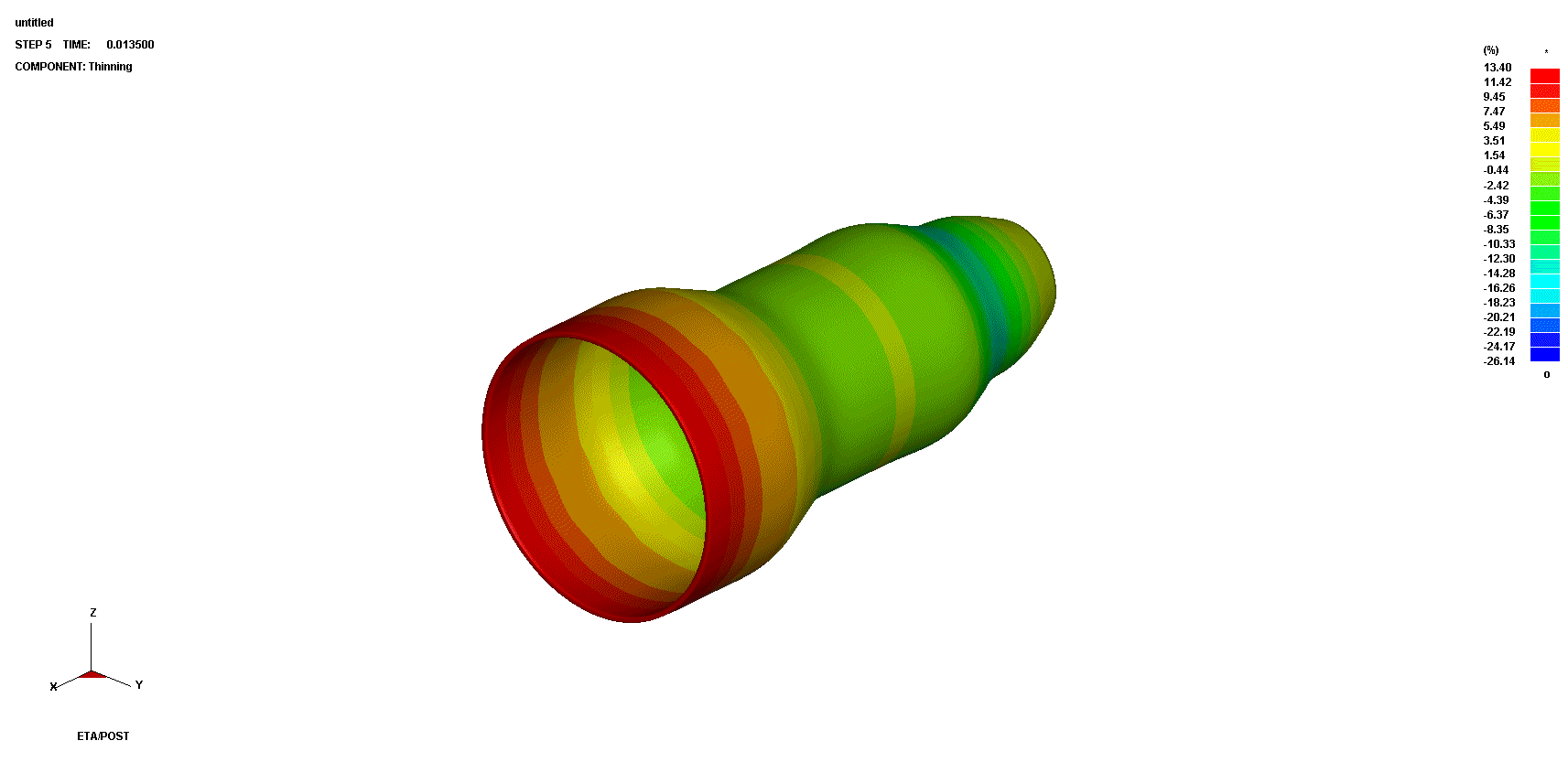

減薄率

平均應力
Dynaform體單元擠壓分析dynaform培訓的效果圖片18

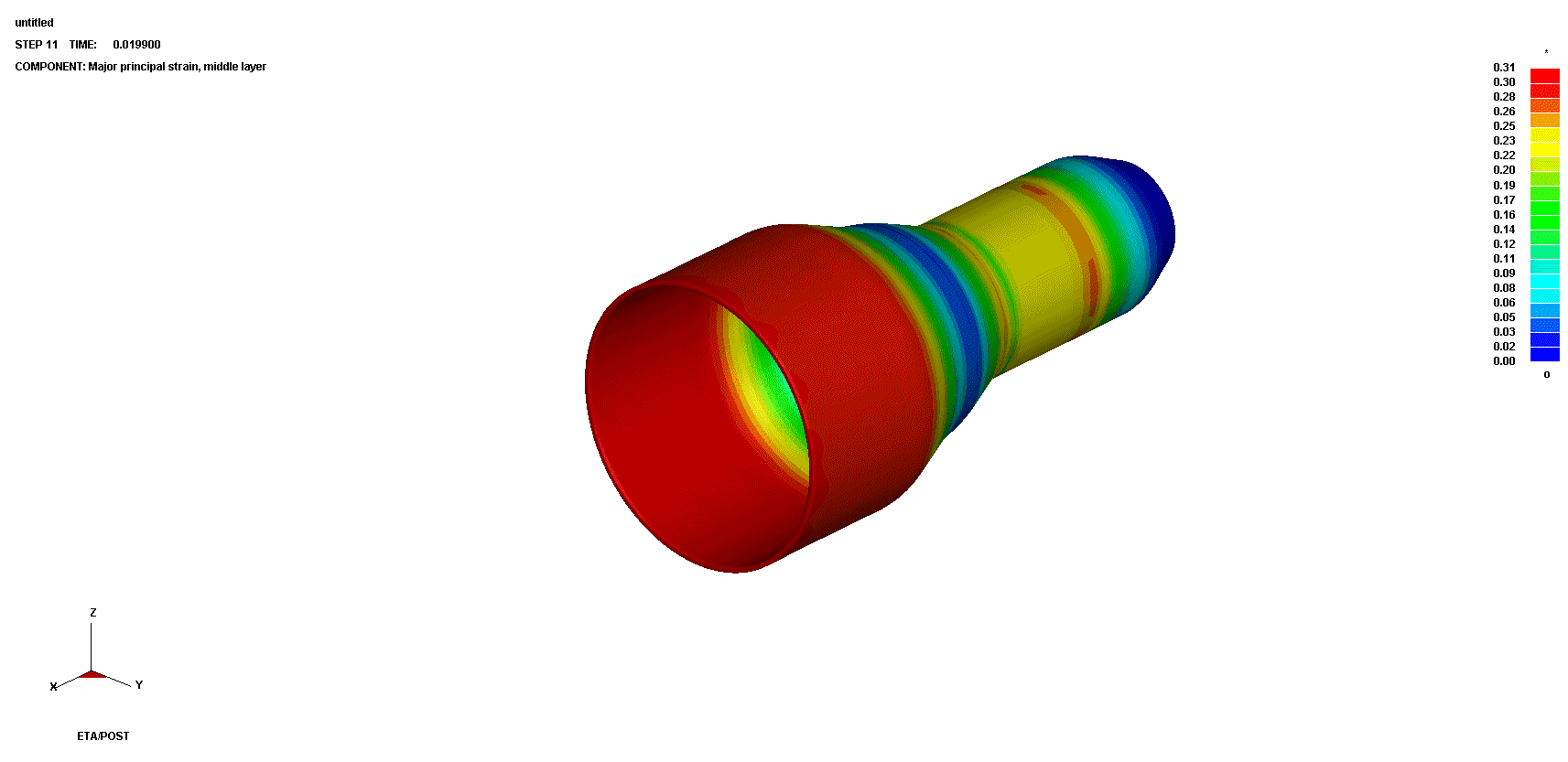

第一主應變
Dynaform體單元擠壓分析dynaform培訓的效果圖片19
上述只是縮口加工的一種方法,該工藝方式簡單高效,但是容易造成起皺,需要很好的摩擦條件以及良好的材料性能,否則還是旋壓等加工方式適合這類零件

通過上述的例子可知,Dynaform可以完美的勝任體單元的擠壓分析。作為一款具有32年歷史的CAE分析軟件,它早就不僅僅勝任于殼單元,勝任于沖壓了。Dynaform正在向著更廣泛的領域前進!

各位讀者,小編在這拋磚引玉,有興趣的可以一起來研究一下Dynaform的無限未來!
