基于Ansys Workbench的推臺鋸鋸軸強度校核案例

2016-02-02  by:CAE仿真在線  來源:互聯網

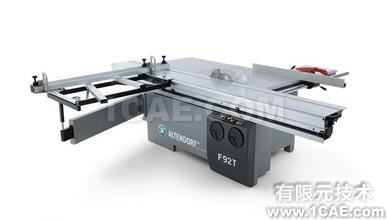

在家具、室內外裝飾、產品包裝等行業,推臺鋸是裁割木板材料不可或缺的設備之一,而鋸軸是推臺鋸中連接主鋸片和主鋸電機的主要部件。

電機通過鋸軸將動力傳遞給鋸片,而主鋸又是推臺鋸中最重要的工作部分,因此鋸軸的強度和壽命對整機的可靠性和安全性及整機的性能影響極大,所以對鋸軸進行強度分析,對確保其安全性十分重要。
有限元分析的基本思想是將復雜問題簡單化后再求解,它是快速解決工程分析計算的有效方法,應用這種方法不需要進行破壞性試驗,通過計算機模擬就可以預測出結構強度,預測結構設計是否合理安全,從而降低設計成本,提高設計效率和可靠性。
利用ANSYS Workbench結構力學求解器進行結構分析,加載簡便,可以在面上直接加載力矩、軸承載荷、約束等,完成結構靜強度分析,是現代設計的手段。首先對推臺鋸鋸軸進行了受力分析,在此基礎上利用Workbench軟件對該軸進行了靜力學分析,通過分析找出其設計的不足之處,同時利用該軟件提供的可視化技術實時地觀察計算分析的結果,這些信息可作為結構伏化的理論依據。
根據相關參數,運用三維建模軟件Pro/E建立軸的實體模型,使用ANSYS/Workbench模塊,將Pro/E建立的軸的實體模型導入。設置材料,劃分網格,和求解設置,經分析計算得出鋸軸所受應力、應變結果,最大Von-mises應力為位于右側軸承與皮帶輪之間,滿足強度條件,最大變形滿足設計要求。
