搜索AutoForm分析設置注意事項
2016-11-14 by:CAE仿真在線 來源:互聯網
AutoForm是智能化程度比較高的軟件,一般模擬的時候,大部分工作軟件都會替我們完成,但是每個軟件都有局限性的,AutoForm軟件一般是基于汽車零部件設計流程的,當分析某些比較小的零件或者厚壁件時,是需要進行某些參數的調整的以優化分析的結果。新手在學習時往往照著例子做不會出錯,但是一旦分析自己的產品就會發現很多異常就是因為某些參數設置不恰當導致的,所以筆者簡要的將一些容易出錯的地方大體的講解一下,希望能夠幫新入門的人員少走彎路。
1:IGES文件導入注意事項:
根據零部件確定合理的模具網格劃分參數:如下圖所以,默認的最大的網格邊長為50,如果零件比較小,建議合理的將此數值減小,如一個200mm的零件,用10或者5的參數,沒有硬性規定,看著合理即可;
很多人在此參數上沒有留意到,導致導入的模具網格奇大無比,分析時容易產生一個稀奇古怪的問題;下圖的網格就是不合理的,建議再此基礎至少增加3倍;
2:模具的偏置問題:
2.1:不偏置的情況:
如果你已經在三維CAD中將所有的分析曲面都按照實際的上下模面全部處理好后導入的AutoForm,那么在設置模具時,就不需要再進行偏置了:
如果你的模具的面是平面,也不建議進行偏置(如binder是平面等)
2.2:偏置的情況:

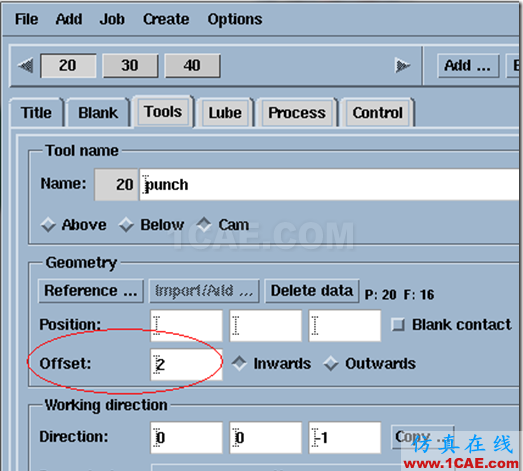

如果你只是在AF中導入了一個模面,然后其他的模面都是通過復制來完成的,那么復制的面就需要進行偏置(平面除外),這些面一般都是帶圓角的面或者復雜的曲面;OFFSET的方向一般為Inwards;
3:模具的初始位移問題:

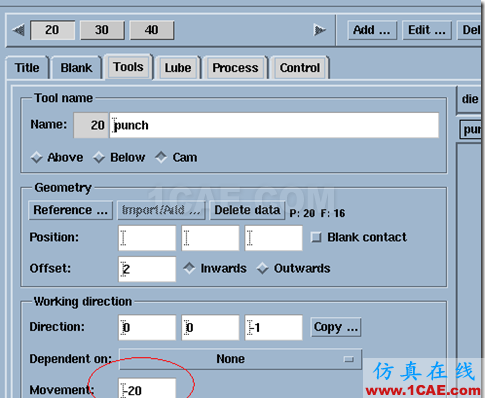

一般情況下,汽車覆蓋件都比較大,所以軟件默認上移是500mm,但是如果零件比較小,這個距離需要適當的控制,一遍方便的查看模型;
4:process設置時,最后自定義終止方式:

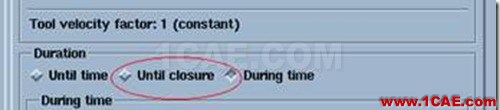

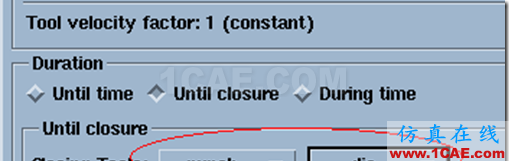

默認為During time,如果是punch和die等的接觸,建議采用Until Closure,自定義Closing Tools;
在一些計算時,有些模面不能正常的終止,可以使用此方式來避免;
5:初始網格的定義

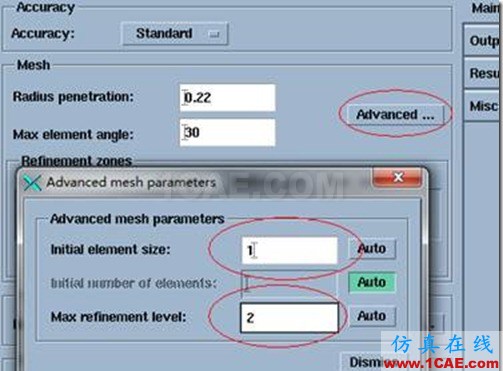

如果工件面積比較大,軟件默認的standard參數就足夠了,或者設置個fine參數也行,但是如果零部件比較小,建議手動定義合適的網格參數,根據最小特征的圓角大小決定,初始網格為半徑的1/2,細化2次即可;
6:初始時間步長的定義:

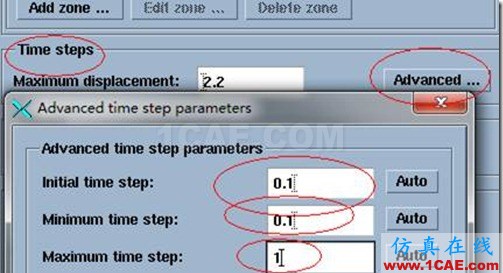

如果初始網格比較小,建議適當的控制時間步長,初始時,時間步長可以小一點,控制最大的時間步長;
筆者遇到一個網友的設置案例,出現了料片的異常下移、跌落等,翻邊時出現偏移現象,通過控制以上方面,成功的解決了相關的問題,通過這個例子可以發現,默認的軟件參數不見得能夠應對所以分析案例,適當的控制相關參數對提高分析的成功率有很大的影響。
