汽車貨箱的有限元強度分析

2013-06-19 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

在礦用汽車的設計中,貨箱的設計比較重要,盡管它的結構比較簡單,但是它主要支撐起了車的主體框架結構,起到了裝載的作用。本文以CAD軟件為工具,采用ANSYS軟件對SAC—3723—45 t礦用汽車貨箱強度進行分析,貨箱結構主要是由一些不同厚度的板材組成,它的結構簡單,尺寸比較龐大。由于其尺寸的離散性比較大,板與板的焊接處及加強板的部位都是結構強度考察的要點。因此綜合考慮各方面因素,采用三維實體單元對貨箱建立模型,對重點部位進行詳細地描述。

1 貨箱的分析模型

以計算機輔助設計(CAD)軟件為工具,根據設計加工圖紙建立貨箱的整體三維實體模型,因為考慮到貨箱的結構尺寸的龐大和重要部位細節描述的必要性,將結構中不必要的環節部分忽略掉(如貨箱的前沿部分、起吊座耳等)或簡化處理(如貨箱的加載等)。貨箱的有限元離散建立在三維實體模型的基礎上,考慮到結構和載荷的對稱性,取結構的1/2進行分析,取結構的1/2進行離散。再利用結構的對稱性生成1/2分析模型。在離散過程中將1/2的貨箱進行網格劃分,部分細節采用種了節點進行控制,然后組裝成1/2貨箱結構,這樣既能保證每部分網格的質量又能保證對相應細節的詳細描述,為保證分析的精度和網格劃分的便利,選取10節點的四面體單元進行網格劃分。圖1是離散后的貨箱三維模型圖,圖2是貨箱的網格劃分。

汽車貨箱的有限元強度分析ansys workbanch圖片1

汽車貨箱的有限元強度分析ansys workbanch圖片2

2 貨箱的強度分析

    2.1有限元強度計算的主要結果

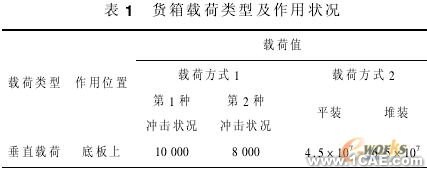

    根據礦用汽車的裝卸情祝及運載情祝(見表1),主要對以下2種情祝的載荷方式進行計算:

汽車貨箱的有限元強度分析ansys workbanch圖片3

(1)裝載時沖擊裝載方式

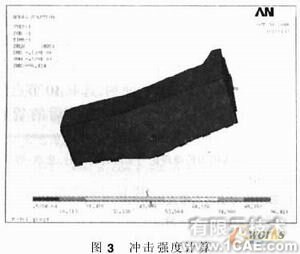

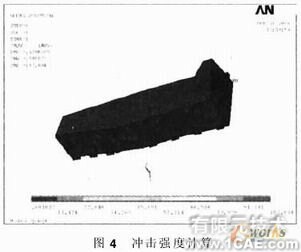

第1次載荷采取一個隨機沖擊載荷;第2次采取3個隨機沖擊載荷。第1次的載荷F=10000N,第2次的載荷F=8000 N。計算結果如圖3,圖4所示。

汽車貨箱的有限元強度分析ansys workbanch圖片4

汽車貨箱的有限元強度分析ansys workbanch圖片5

(2)平裝和1/2堆裝方式

平裝時整車的載重是45 t,1/2堆裝時的載重是65 t。計算結果如圖5,圖6所示。

汽車貨箱的有限元強度分析ansys workbanch圖片6

汽車貨箱的有限元強度分析ansys workbanch圖片7

2.2計算結果與理論計算結果的比較

根據第二強度理論,計算得出在沖擊、平裝和堆裝的情祝分別得出其最大的應力值。在沖擊點處產生了最大的應力值,在平裝時,在貨箱的底板也產生了最大的應力值204 MPa;而在堆裝時,其產生了最大的應力值281 MPa。

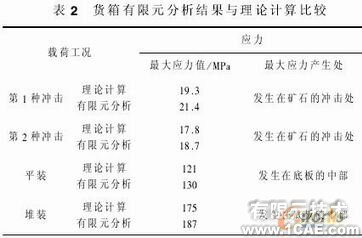

有限元分析與理論計算結果的比較,如表2所示。

汽車貨箱的有限元強度分析ansys培訓的效果圖片8

3 結語

(1)本文應用CAD和FEM技術,對礦用汽車貨箱的有限元強度進行了分析,選用10節點的四面體單元進行網格劃分,解決了結構尺寸龐大,細節較多,網格劃分的困難,成功建立了貨箱的有限元模型,有效地解決了其結構強度分析。

(2)分析計算結構表明,新設計的SGA3723—45 t礦用汽車的貨箱整體強度滿足GB 1591—88規范要求。對實車的理論計算結果分析說明,模型設計合理,計算結果可信。

(3)在結構設計階段,充分應用CAD, FEM等先進的現代數字設計技術,及時發現結構的薄弱環節,有效進行結構的改進,使貨箱結構設計更加合理,為車體設計提供了科學的理論依據。
