案例分享 | 汽車懸架S型彈簧設計

2018-05-14  by:CAE仿真在線  來源:互聯網

TASK

為了提高車輛乘坐舒適性和懸架的整體壽命,在懸架中采用S形側載彈簧,基本原理是設計含S型成份的彈簧軸線,使彈簧壓縮時產生與軸線垂直的較大的側向反力。探索S型彈簧的設計原理,用盡量少的參數來描述一個設計方案。


SOLUTION

>>>

主要技術挑戰

  • 實現汽車懸架S型彈簧自動設計


>>>

解決方案

  • 對某一類彈簧,“型號設計參數”和“FEM模型控制參數”基本固定,需要改變的是“可變?cè)O(shè)計參數”:

    rate= 26.00 剛度 (N/mm)

    X00= 0 作用線偏心 up

    XXX=37.50 作用線偏心 low

    FK= 2580.00 LB處載荷 (N)

    fimidmd=5.00 節徑調節值(N)

    gcc= 0 彎曲系數


  • 根據計算結果對幾何形狀進行自動調節,以滿足幾何及力學要求


  • 結論:自動設計軟件運行過程大約1~10分鐘,運行完成后,根據可變?cè)O(shè)計參數生成:

    - 所有的該型號的幾何參數

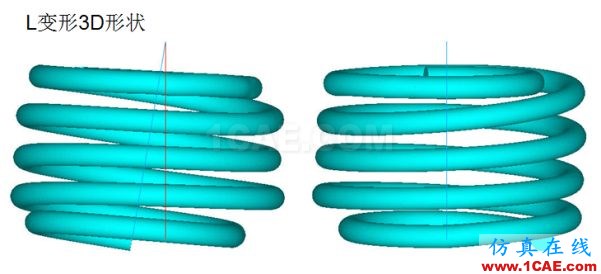

    - 各個工況的應力/應變圖

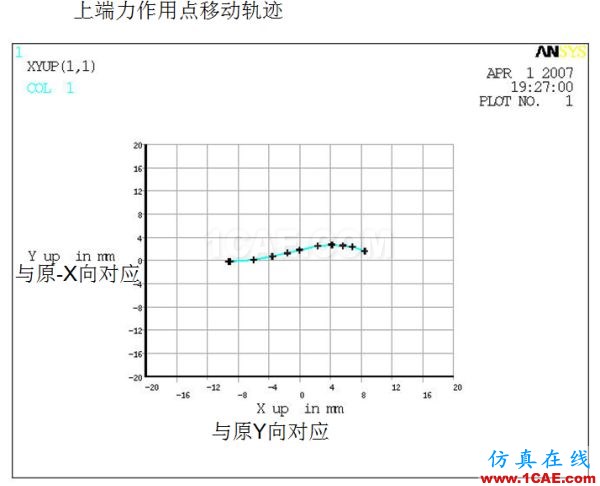

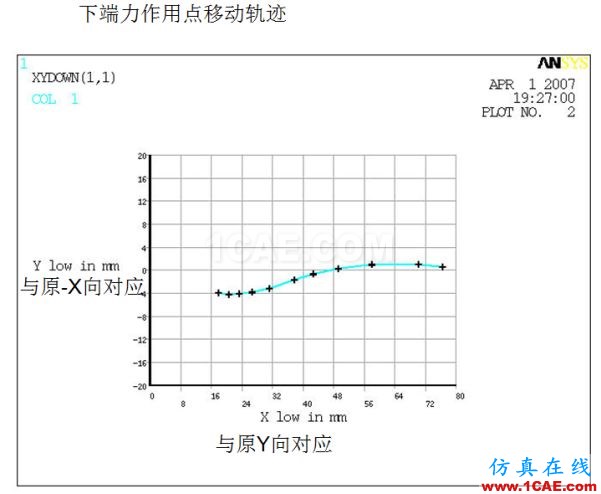

    - 作用力點變化軌跡


Customer Benefit

  • 可以實現S型彈簧自動設計。
