技術分享 | APDL在ANSYS WORKBENCH MECHANICAL中的應用概述 —Remote Points中插入命令

2018-05-14  by:CAE仿真在線  來源:互聯網

- Remote Points是Mechanical以下各功能使用過程中的重要部分。

? Point Mass

? Joints

? Springs

? Bearing

? Beam Connector

? Moment

? Remote Force

? Remote Displacement

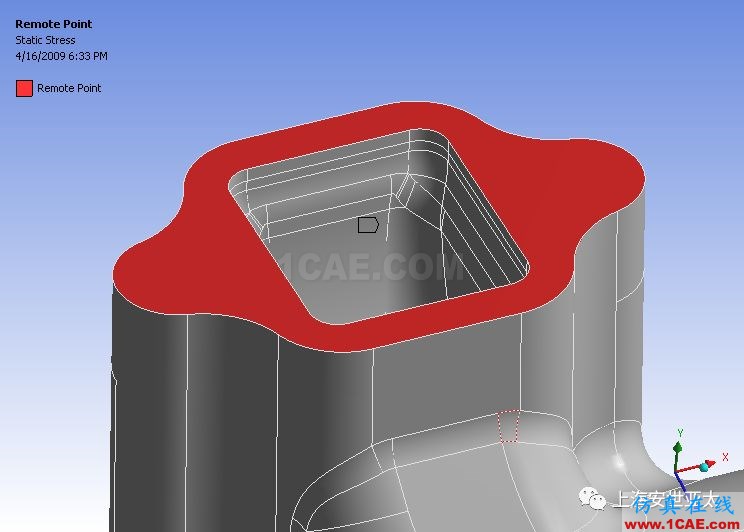

- 每一個Remote Point都耦合于相應的結構。

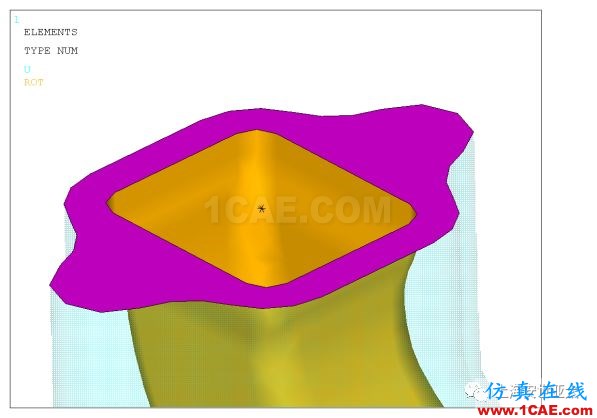

? Remote Point 包含接觸單元與目標單元,目標單元是一個1節點單元,代表遠端點位置。接觸單元耦合于結構的點、線、面。

? Remote Point中插入命令主要是一些輔助功能,與name selection,coordinate system等GUI功能類似,方便后續的邊界條件的施加等等。

? 在Remote Point下插入命令:

MY_INTERFACE_NODE = _npilot

!_npilot 代表了節點的ID編號。后續命令可通過它來跟蹤remote point的響應,類似于將其賦予了一個組件名稱。

- 組件的定義對于結構分析中接觸的定義、載荷邊界的設置以及結果后處理等都有非常重要的意義。在Name Selection功能沒有非常完整時,我們需要通過如下相關命定流去定義自己所需的組件,然后把載荷加載到組件上:

ESEL,type,item,comp,vmin,vmax !單元選擇

NSEL,type,item,comp,vmin,vmax !節點選擇

NSLE,type,nodetype !根據單元選擇節點

ESLN,type,ekey,nodetype !根據節點選擇單元

CMSEL,type,name !創建組件

D,ALL,PRES,0 !對組件進行位移邊界加載

ALLSEL,ALL !選擇所有模型,非常關鍵

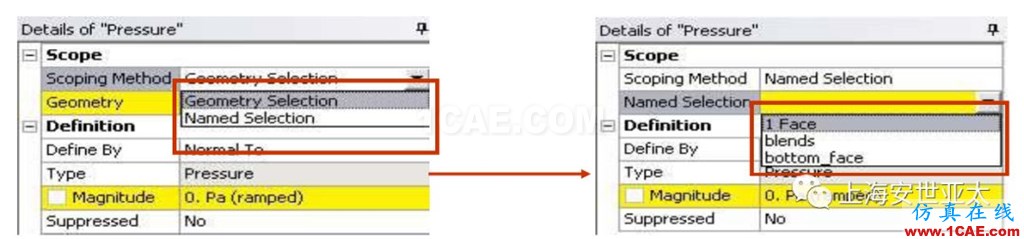

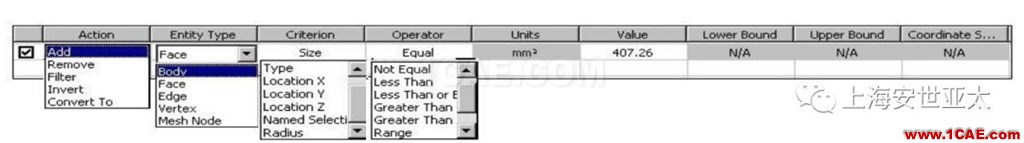

- 好在如今版本的ANSYS軟件中,直接通過GUI就可以定義不同的組件,非常方便

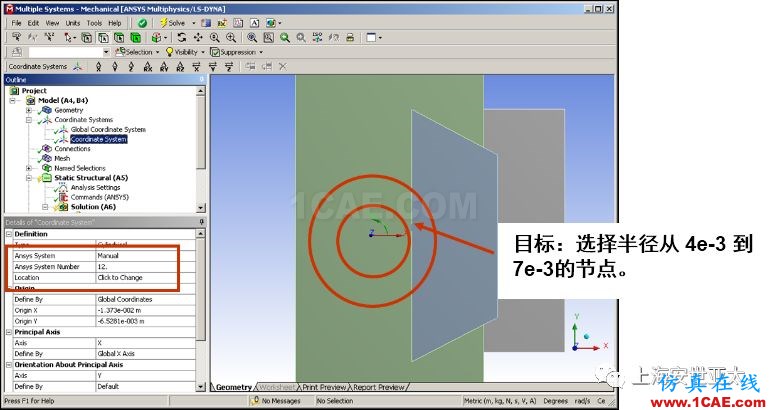

- Coordinate System的定義。坐標系可以幫助我們選擇合適的組件,處理不同坐標系下的結果。

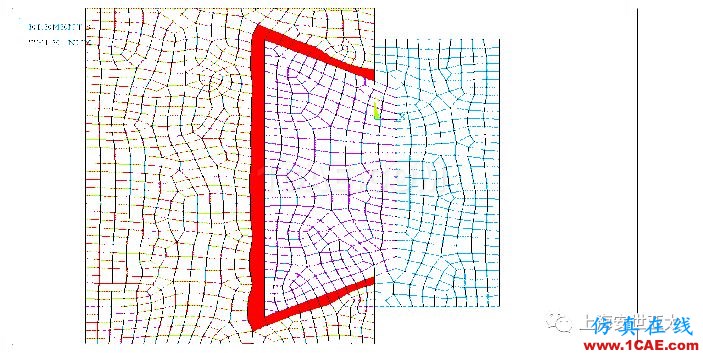

CSYS,12

NSEL,S,LOC,X,4e-3,7e-3

CSYS,0

- 可在Solution Information中查看插入命令流的讀寫情況。
