- “Connections”中任意接觸下插入命令流,主要針對接觸參數進行編輯,例如:
? 流體滲透壓力的施加
? 多物理場接觸設置
? 摩擦系數的修改
? 彈簧接觸類型和剛度修改
? 梁接觸
? ……

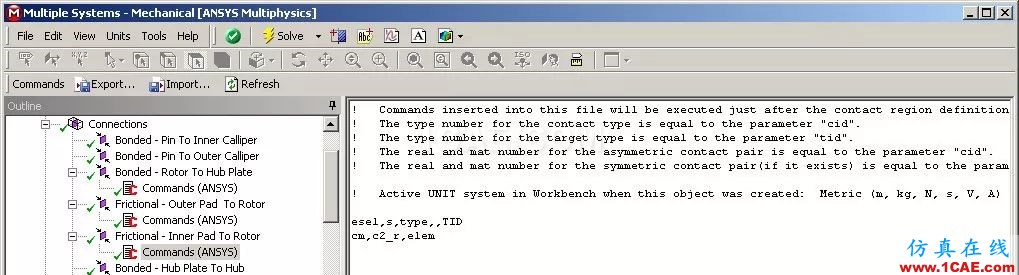

- 當插入命令時,對于常用接觸類型,會提示接觸單元編號為“cid”,目標單元的編號 “tid”。
實例1:
!流體滲透壓力的施加
? ESEL,S,TYPE,,CID
! ESEL是ANSYS選擇單元的命令,這里選擇對應接觸對的接觸單元
? SFE,ALL,1,PRES,,120
! SFE是ANSYS加載單元壓力的命令,具體使用可查看幫助說明
? ALLSEL,ALL
實例2:
!修改接觸單元的法向剛度與切向剛度,以及接觸阻尼的影響,具體參考CONTA174單元的實參以及關鍵選項介紹。
? RMODIF,CID,3,-40000
? RMODIF,CID,12,-8000
? KEYOPT,CID,15,1
備注:對于某些單元(例如梁、殼、接觸等單元),給定的有限元模型不足以描述其幾何特性或者本身的物理屬性(例如接觸單元的法向或者切向接觸剛度),這個時候ANSYS會通過定義實參的形式對單元加以補充,其命令流是R, NSET, R1, R2, R3, R4, R5, R6。軟件本身會有相應的默認值,如果要對這些默認值進行修改,則用到 RMODIF命令,上述命令中選擇對應接觸對的接觸單元CONTA174,修改了接觸的法向剛度和切向剛度,具體編號請查看幫助。

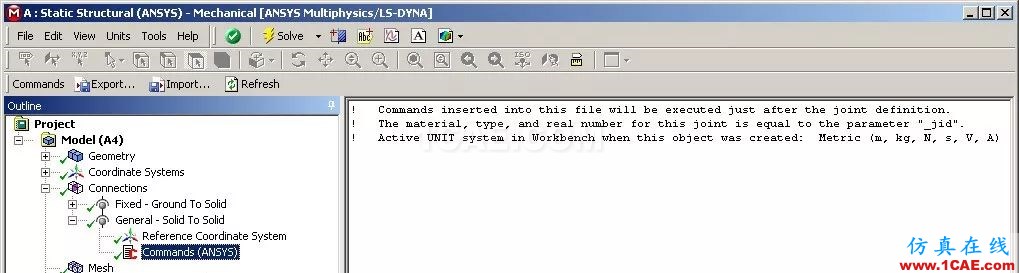

- 對于“joint”鉸鏈接觸,“_jid”代表單元類型,材料,實參等編號(MPC184)。
實例3:
!定義平動鉸鏈的非線性剛度
? TB,join,_JID,1,4,jnsa
? TBPT,,U1,F1 !(…repeat)
? TBPT,,U2,F2
? TBPT,,U3,F3
? TBPT,,U4,F4
- 對于彈簧以及beam梁接觸
彈簧接觸,ANSYS采用COMBIN14單元來模擬,使用_sid來代表單元類型,材料等編號。
實例:
!彈簧為扭簧,由COMBIN14單元的關鍵選項keyopt(3)來控制。
? KEYOPT,_sid,3,1

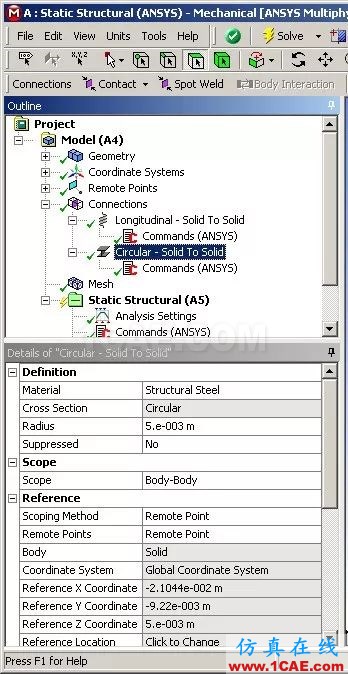

Beam梁接觸,ANSYS采用MPC184單元來模擬,使用_bid代表單元類型,材料等編號。
實例:
!用剛性梁來代替柔性梁
? MPDELE,ALL,_bid
? ET,_bid,184,1,0
- 可在Solution Information中查看修改的單元屬性信息。
