技巧 | SpaceClaim與WB Excel Add-in聯合尋找“非支配解”

2018-03-27  by:CAE仿真在線  來源:互聯網

Excel可以提高我們的工作效率,其與ANSYS的聯合有若干方式:

a.Excel驅動ANSYS,使用ANSYS aaS和SDK等創建輸出參數與輸入參數的關系;

b.Excel作為Workbench中的求解器,補充非ANSYS輸出參數,從而尋找更真實的“非支配解”;

c.Excel通過WB驅動SpaceClaim幾何參數;

d.Excel直接驅動SpaceClaim幾何參數;

e.Excel聯合ACP編輯復合材料信息;

f.Excel聯合DX生成或編輯設計點;

g.結果后處理,如節點結果信息等;

……

本篇文章以零件成本優化分析為例,介紹方式b.WB Excel Add-in作為Workbench中的求解器,如何與SpaceClaim的幾何參數關聯,將真實的成本價格輸出給DX進行成本優化分析。關鍵操作如下:

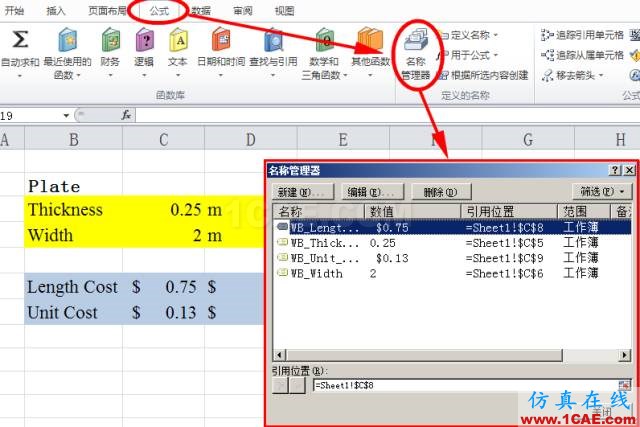

1.在Excel中創建非線性成本的計算表達式。

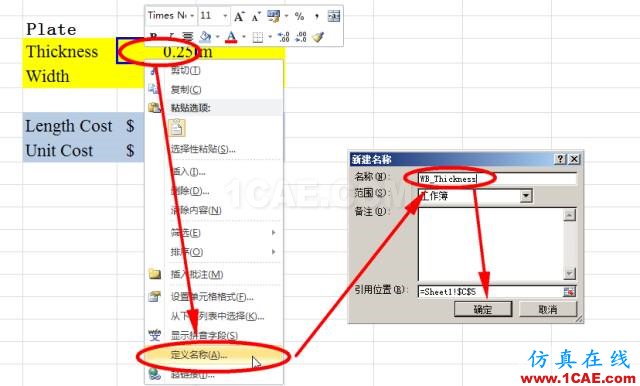

2.將變量創建名稱,作為Parameter導入WB 。名稱中可以添加字符用于過濾參數。

3.查看或編輯已創建名稱,保存Excel文件。

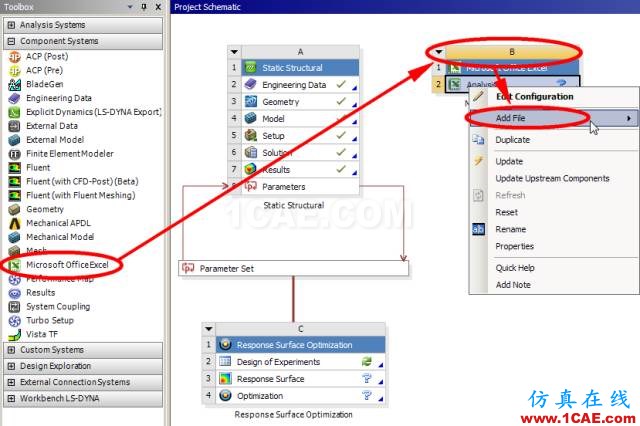

4.在WB Excel中添加上一步的Excel文件。

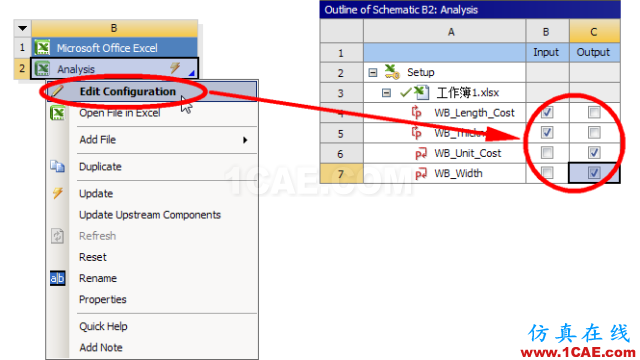

5.確定名稱配置,即哪些名稱作為輸入或輸出參數。

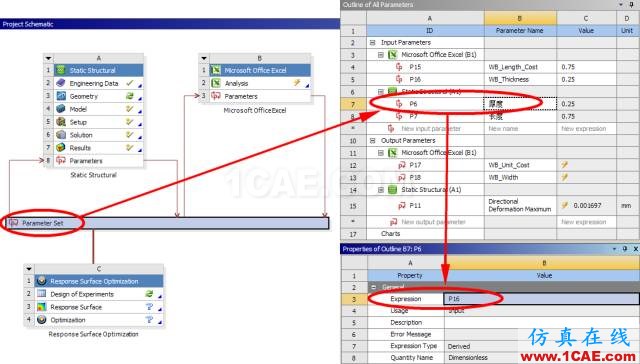

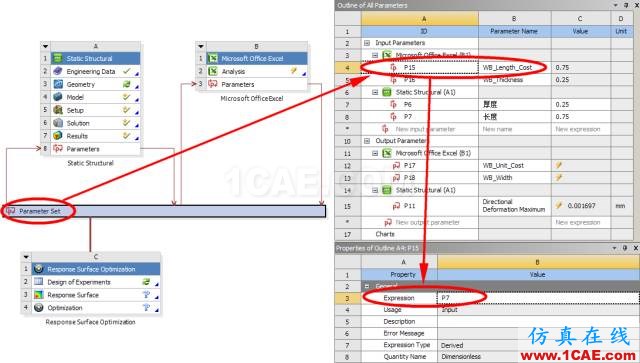

6.關聯名稱與SpaceClaim中的幾何參數——Excel讀取SpaceClaim的幾何參數。

7.使用WB DX進行多目標優化分析:安全系數大于1.1、變形最小和成本最低(優先級最高)。

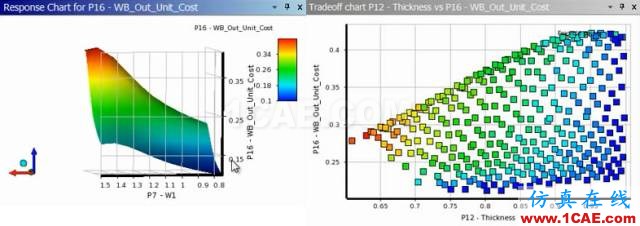

8.得到成本與幾何尺寸不再是線性相關,藍色點即為“非支配解”。

當然,也可以使用方式c.將Excel通過WB驅動SpaceClaim幾何參數,即SpaceClaim幾何參數=Excel的名稱值。
