用CT掃描機械零件獲得幾何模型，有可能嗎？RETOMO就是答案【轉發】

2017-08-22 by:CAE仿真在線來源:互聯網

現在,CT(計算機斷層掃描)成像技術已經突破醫療領域發展到各行各業,如航空航天,不同類型的陸地交通工具和能源,它正處于一個高速發展階段。其中非破壞性測試則引領了這個方向,但是現在有一個問題,其他的工程學科如果想要一些這樣測試,則需要測試物體的巨大數據集包括外部和內部結構的三維數據。前幾天,就有一個有趣的新產品被稱為“RETOMO”的CT圖像數據集。

RETOMO是可以提供高性能、面向工業CAE(計算機輔助工程)的解決方案,它也是BETA CAE系統的最新成員。該公司最出名的可能是ANSA預處理器、EPIL YSIS解算器和META后處理套件。

用CT掃描機械零件獲得幾何模型，有可能嗎？RETOMO就是答案【轉發】ansys圖片2

現在,RETOMO所做的事情簡單的描述就是:它是一個集高端方法和算法于導入、處理、還原、重構和可視化CT圖像的工具集,然后將其導出到一個預處理器。換句話說,它使你能夠導入CT掃描圖像數據的標準格式,并將它們轉換為為了導出和更深入的工程分析準備的鑲嵌模型。

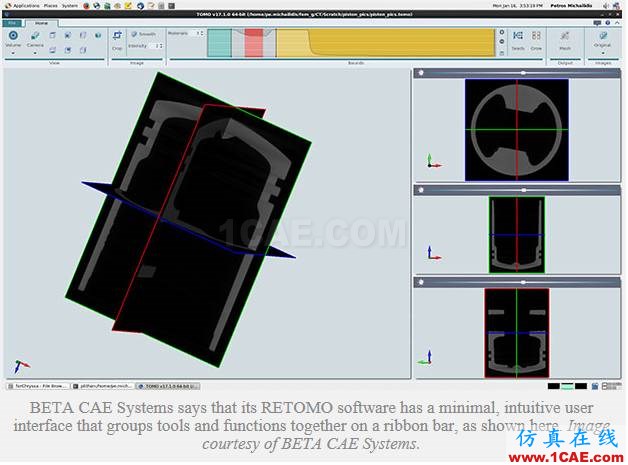

這聽起來很容易使用。但BETA CAE系統稱RETOMO有一個“最小和直觀的界面”。RETOMO在你的工作區域的頂部部署了一個整潔的窗口。從邏輯上分組的工具和功能中,你可以導入CT數據,并完成所有的細分、切片和其他準備工作,然后輸出詳細的鑲嵌模型。在此過程中,它導出的FE(有限元)模型為OBJ格式,并為每種材料生成一個文件。

RETOMO可以有效地處理多材料的物體和大數據集。因為它是多線路的,所以它只會使用你可用的內存和內核,且需求是最小的。在3D體積渲染的功能中它的立體、透明效果是同步的,這個技術是非常先進的。另外,在一次掃描中,該軟件將為掃描中的每一種材料生成單獨的網格。當它被網格化時,你可以繼續進行網格平滑和簡化。你可以保存步驟和流程,然后在需要時重新啟用它們。
