搜索ANSYS薄板多道焊接殘余應力有限元分析
2017-06-09 by:CAE仿真在線 來源:互聯網
1.模型
如圖所示,給出了焊接模型的俯視圖,模型的幾何尺寸如圖所示,單位為mm,該模型由兩個焊道和三個焊件組成其厚度為5mm。
圖 焊接模型的俯視圖
2 單元
本實例采用直接法計算薄板多道焊接過程中的溫度和應力問題,使用SOLID226進行熱-結構計算,使用表面效應單元SURF152單元施加熱流密度

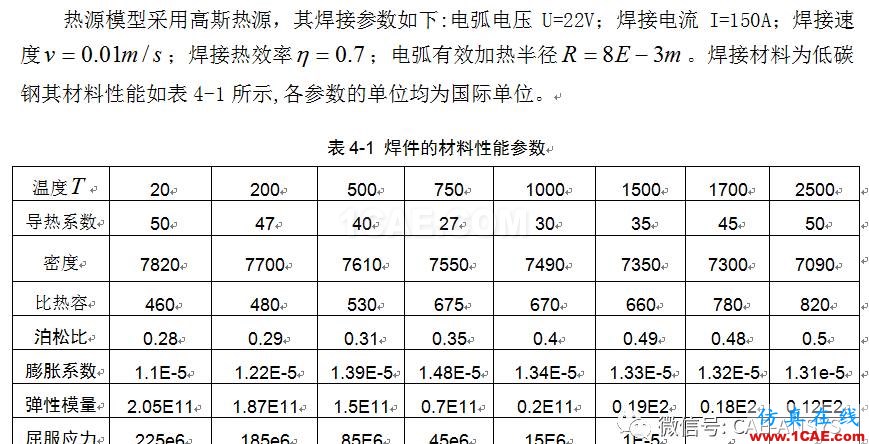

3 材料參數
4 邊界條件和載荷
焊件的初始溫度為20℃,焊件的上面三個面和周圍的八個面為對流換熱,其對流系數為30 W/m2/℃,焊件的底面也為對流換熱,其對流換熱系數為300 W/m2/℃,高斯熱源先從焊接模型的第一個焊道移動,然后在第二個焊道移動。完全約束模型的左右兩端的側面,約束模型底面上的Y方向位移,約束模型下側面上的Z方向位移。
下面給出了不同時刻的溫度和應力云圖。

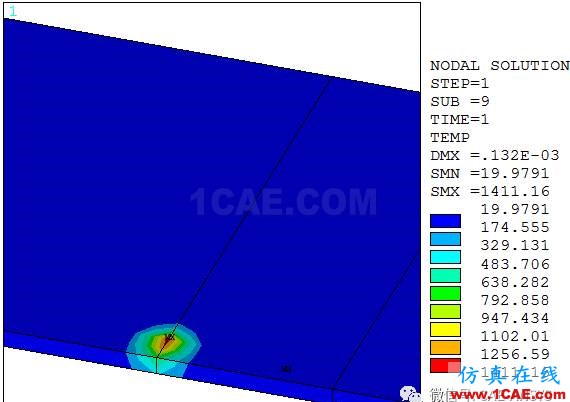

時間1s時刻的焊接溫度云圖

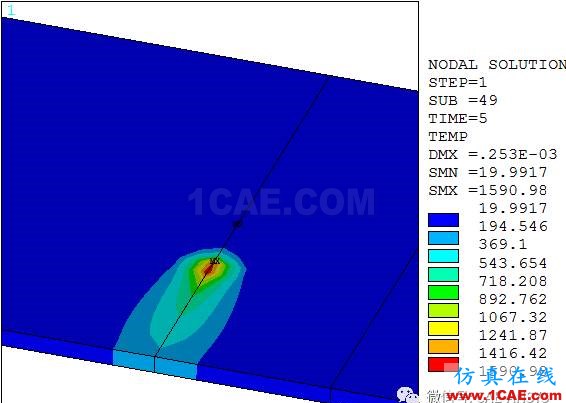

時間5s時刻的焊接溫度云圖

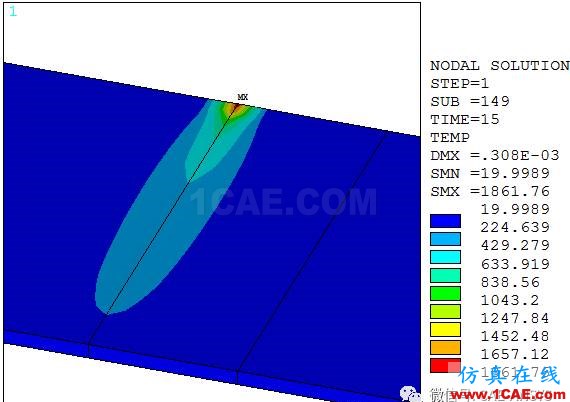

時間15s時刻的焊接溫度云圖

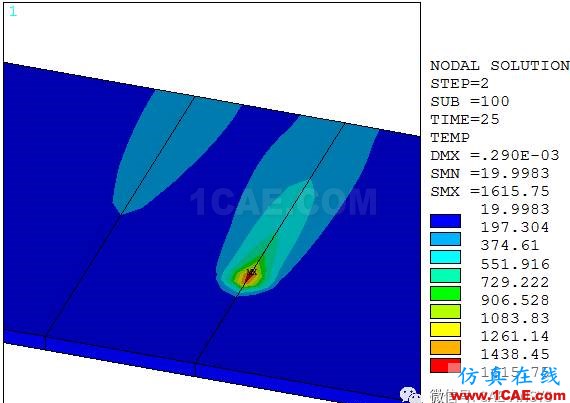

時間25s時刻的焊接溫度云圖

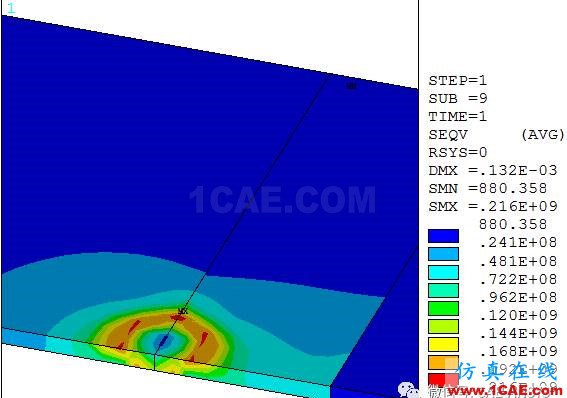

時間1s時刻的焊接等效應力云圖

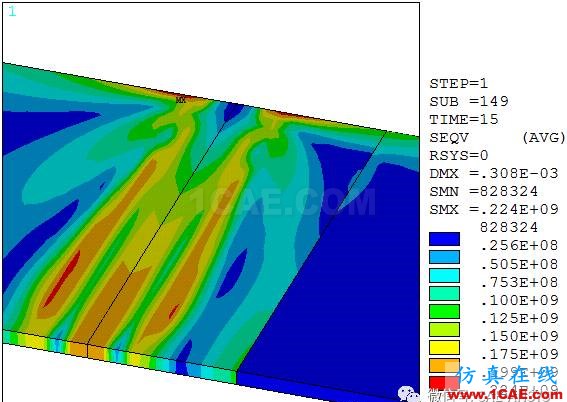

時間15s時刻的焊接等效應力云圖

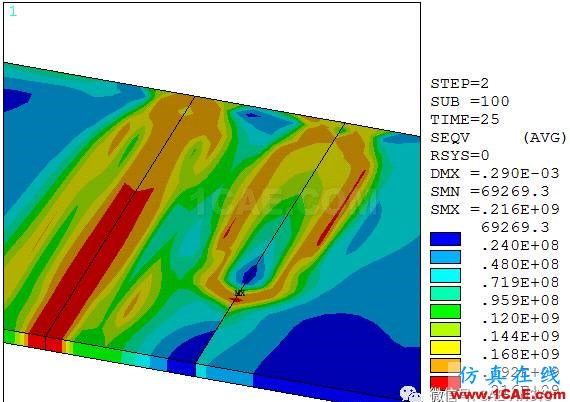

時間25s時刻的焊接等效應力云圖
轉自微信公眾號:張老師 ANSYS\FLUENT有限元學習之家 如有問題,請聯系刪除
