【問題描述】
一實體塊以50m/s的速度撞擊一個支架,需要確定撞擊過程中結構變形和支架的受力變化。支架和塊體為結構鋼JOHNSON COOK強化塑性材料,撞擊時間為1ms。
(《注》該例子來自于許京荊編著的《ANSYS 13.0 WORKBENCH數值模擬技術》,2012年)
【問題分析】
1. 這是一個典型的碰撞事件,時間短暫,只有1毫秒,需要使用顯式動力學分析模塊。
2. 由于支架是薄壁構件,先創建實體再抽取中面得到板殼模型。
3. 建模時實體塊與支架接觸在一起,直接給初速度。
【求解過程】
1. 打開ANSYS WORKBENCH14.5
2.創建顯式動力學分析系統。
3.設置材料模型。

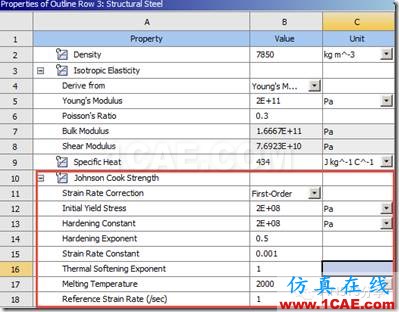

雙擊engineering data單元格,設置材料屬性
對于默認的結構鋼材料,加入JOHNSON COOK strength的塑性材料屬性。
退出材料設置,返回到WB環境中。
4.創建幾何體。
雙擊geometry單元格,進入到DM中,選擇毫米作為長度單位。
(1)創建面板

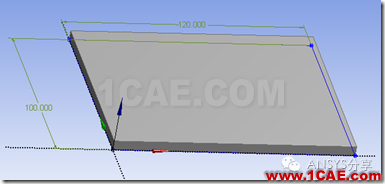

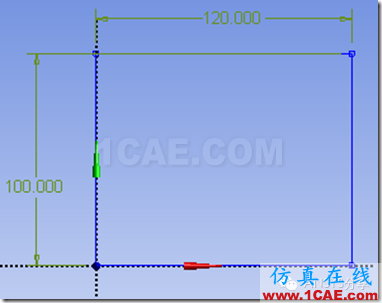

先在XOY面內創建一個草圖如下圖
再沿著Z軸的正方向拉伸5mm得到面板實體。
(2)創建四根筋。

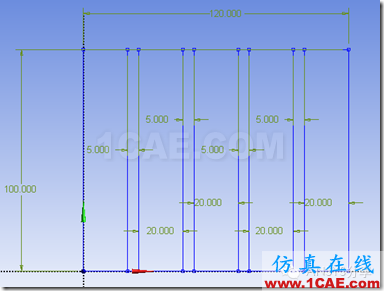

再在XOY面內創建一個草圖如下。該草圖包含四個矩形,這就是四根筋的截面形狀。

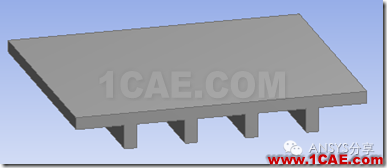

然后沿著Z軸的負方向拉伸10mm得到4根筋。
(3)創建跌落物。

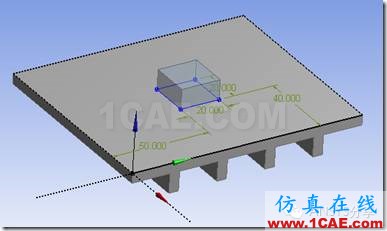

在面板的上表面中心處創建一個20*20*10的長方體,注意是另外一個物體。
(4)對支架抽取殼模型。

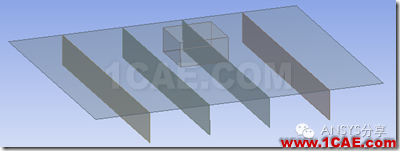

首先對支架抽取中面。
然后用Joint將上述面連接在一起。
此處的操作及結果如下圖
現在,有了兩個part,一個是跌落物,一個是支架。
建模完畢,退出DM.
5.設置實體接觸。
雙擊model單元格,進入到mechanical中。

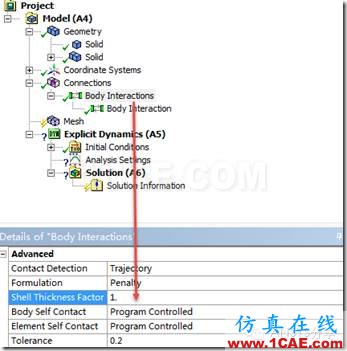

設置接觸特性。系統已經自動設置了兩個part之間的接觸關系,這里考慮殼體的厚度影響,設置殼厚度影響因子為1.
6.劃分網格。
按照默認方式劃分網格。

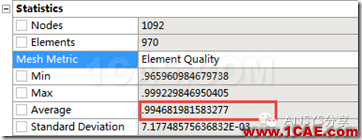

單元質量如下圖
可見,單元質量良好。
7.設置分析條件。

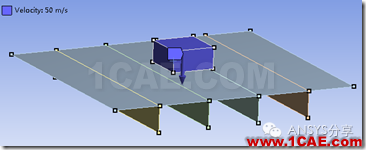

給滑塊施加一個指向支架面的50米每秒的初速度。

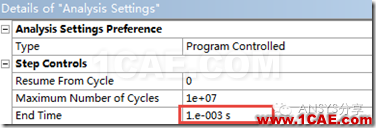

設置分析0.001秒。
8.設置邊界條件。

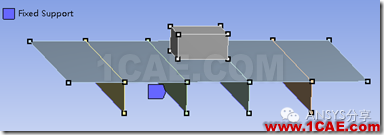

固定四根筋板底面的邊。
9.求解。
10.后處理。

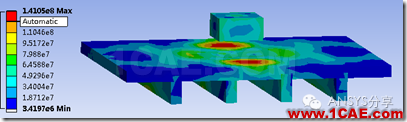

查看撞擊過程中的應力。
