搜索【技術篇】局部網格控制
2017-03-27 by:CAE仿真在線 來源:互聯網
局部網格控制包括
Method-網格劃分方法
Sizing-網格尺寸控制
Contact Sizing-接觸網格尺寸控制
Refinement-網格細化
Mapped Face Meshing-映射面網格劃分
Match Control-匹配控制
Inflation-膨脹控制
網格劃分方法

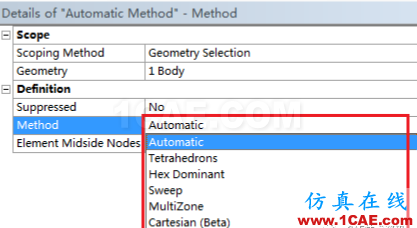

【Automatic】自動劃分網格程序基于幾何的復雜性,自動檢測實體,對可以掃掠的實體采用掃掠方法劃分六面體網格,對不能掃掠劃分的實體采用協調分片算法劃分四面體網格。Element Midside Nodes選項用來設置是否采用高階單元來劃分網格。
【 Tetrahedrons 】四面體網格劃分

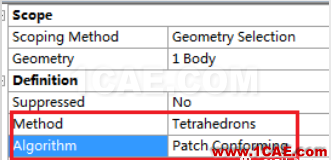

協調分片算法【Patch Conforming】采用自下而上的方法:網格劃分先從邊面劃分,再到體,考慮所有的面及其邊界,該算法適用于質量好的CAD 幾何模型。協調分片網格劃分算法基于TGrid的協調分片算法。
協調分片算法的分片面及邊界考慮零件實體間的相互影響采用小公差,常用于考慮幾何體的小特征,可以用虛擬拓撲工具把一些面或邊組成組,構成虛擬單元,從而減少單元數目,簡化小特征,簡化載荷提取,因此如果采用虛擬拓撲工具可以放寬分片限制。

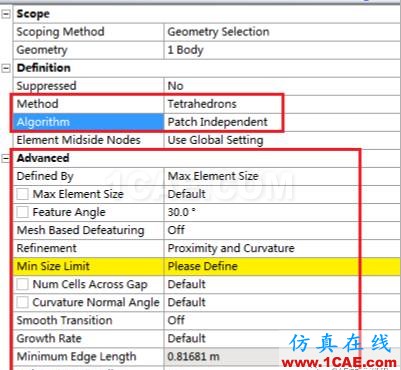

獨立分片算法【Patch Independent】采用自上而下的方法:先生成體網格,再映射到面和邊生成面網格。除非指定了命名選擇、加載、邊界條件和其他作用,否則不必考慮指定公差范圍內的面及其邊界,該算法適用于需要清除小特征的質量差的幾何模型。
獨立分片算法的分片不是太嚴格,通常用于統一尺寸的網格。結構分析適用于協調分片算法劃分,電磁分析和流體分析適合協調分片算法劃分或獨立分片算法劃分,顯式動力分析適用于獨立分片算法劃分或有虛擬拓撲的協調分片算法劃分。
ANSYS中,兩種四面體算法都可用于零件、體及多體零件,也可用于膨脹層網格。

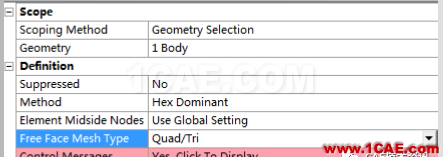

【Hex Dominant】六面體為主的網格劃分
根據幾何模型,優先對模型采用六面體網格劃分,如果不能滿足要求,則采用四面體等其他形狀網格劃分,該方法,不推薦使用。

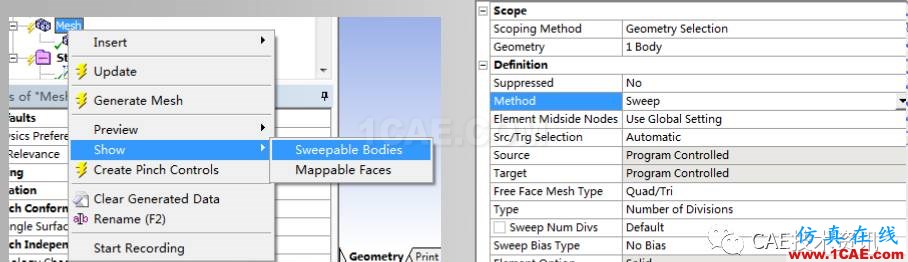

【Sweep】掃掠網格
對可以掃掠的實體在指定方向掃掠面網格,生成六面體單元或棱柱單元,掃掠劃分要求實體在某一方向上具有相同的拓撲結構,實體只允許一個目標面和一個源面,但薄壁模型可以有多個源面和目標面。

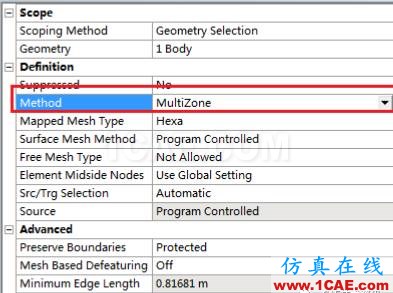

【MultiZone】多區域網格
基于 ANSYS ICEM CFD 六面體分塊方法,自動對幾何體進行分解成映射區域和自由區域,可以自動判斷區域并對映射區生成結構化網格,即生成六面體/棱柱單元,對自由區域采用非結構化網格。
