原創 | 高級應用分享-分解爐內熱流場分析

2017-03-10 by:CAE仿真在線來源:互聯網

URPOSE

目的

在水泥行業及垃圾焚燒行業,經常會涉及顆粒在高溫狀態下的反應。通常CFD軟件會提供煤粉顆粒燃燒的標準模板,類似于分解反應,則需要通過程序的接口自己定義。這里我們利用CFX軟件模擬爐內煤粉燃燒及碳酸鈣分解的過程,碳酸鈣的分解速率采用user fortran 實現。

物理問題描述

碳酸鈣顆粒從分解爐底部進入,煤粉顆粒從分解爐兩側噴入,進口速度/溫度及空氣流量如圖1。由于碳酸鈣分解需要消耗熱,因此爐內溫度比純煤粉燃燒燃燒時溫度低。

圖1 分解爐模擬示意圖

碳酸鈣分解速率的定義

碳酸鈣分解速率采用圖2所示的表達式,通過PT_REACTION子程序與主程序關聯(如圖2)。為了進行比較,計算考慮了如下兩種工況:

1)只考慮煤粉燃燒;

2)同時考慮煤粉燃燒及碳酸鈣分解。

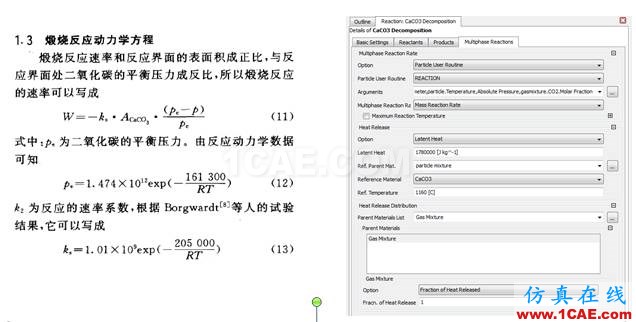

圖2 碳酸鈣分解速率定義

計算結果

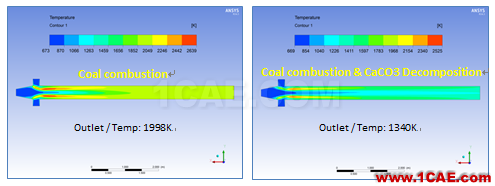

圖3 溫度場分布

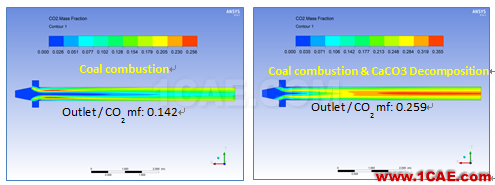

圖4 二氧化碳濃度分布

圖3 給出了兩種工況下爐內的溫度場分布。可見純煤粉燃燒工況下,爐出口平均溫度為1998K,考慮碳酸鈣分解后,爐出口溫度將為1340K。純煤粉燃燒情況下,爐出口CO2質量分數為14.2%,考慮碳酸鈣分解反應后,出口CO2質量分數上升為25.9%(圖4)。主要原因是碳酸鈣分解反應是吸熱反應,同時會生成一部分CO2。

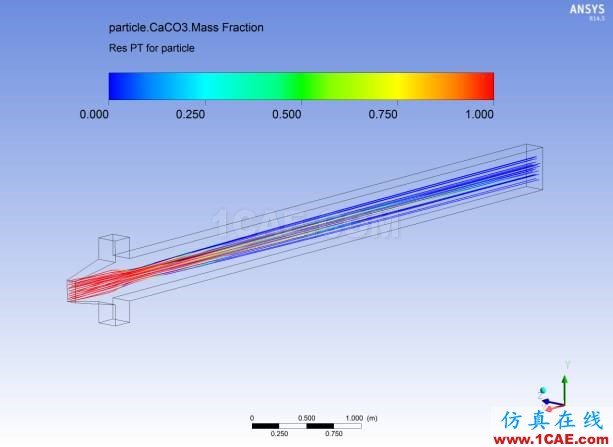

圖5 CaCO3質量分數隨顆粒軌跡的變化

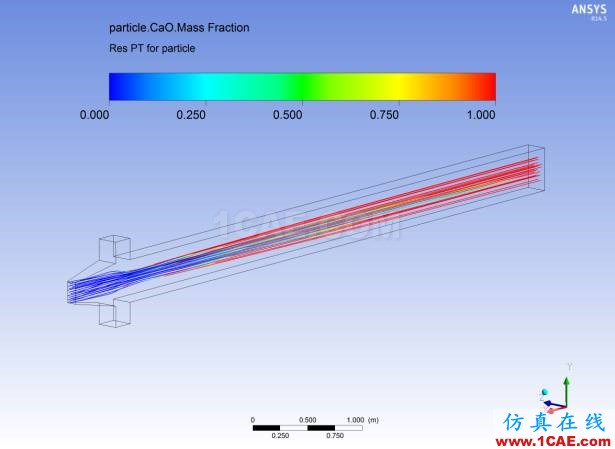

圖6 CaO質量分數隨顆粒軌跡的變化

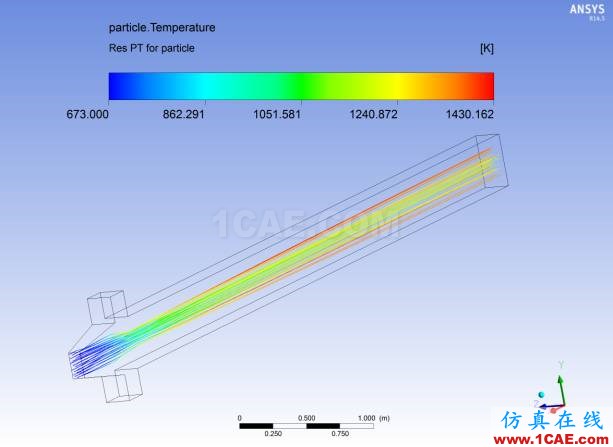

圖7粒子溫度隨顆粒軌跡的變化

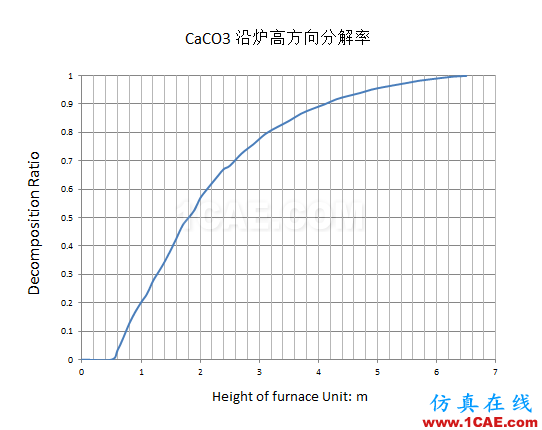

圖8沿爐高方向顆粒的分解率

圖5和圖6給出了顆粒中CaCO3和CaO質量分數沿顆粒軌跡的變化。隨著分解反應的進行,粒子中CaCO3質量分數逐漸降低,而生成物CaO的質量分數沿爐高逐漸增大。圖7給出了粒子溫度沿爐高的變化,可見,粒子溫度逐漸升高,在出口位置處,大部分粒子溫度在1240K左右。對于本案例的工況,碳酸鈣的分解率接近100%(如圖8)。
