【問題】一根兩端被固定的張緊的弦,已知其長度為1米,橫截面積為10e-6m2,密度為7800kg/m3,張緊力為2000N,計算其固有頻率。

為解決這個問題,在WB中操作如下。

1. 創建一個帶預應力的模態分析系統

2.編輯材料屬性

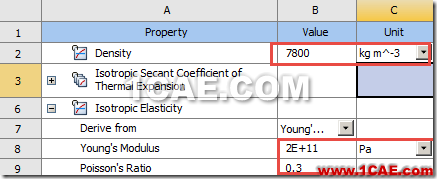

雙擊Engineering Data,編輯材料屬性

3.創建幾何模型

雙擊Geometry,進入DM,設置長度的單位是米。

創建一個草圖,該草圖是一根直線,長1米。

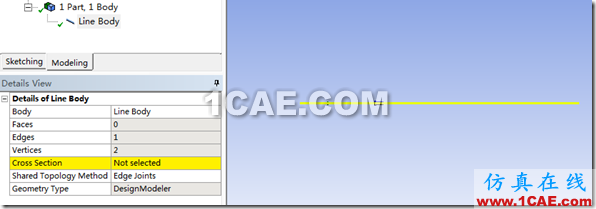

根據該草圖得到線體

結果如下

創建截面。矩形截面,保證橫截面積與題目一致。

將該截面賦給上述線體作為其截面屬性

退出DM,然后雙擊model進入到mechanical中。

下面的分析在(1)中進行。

4.進行靜力學分析

劃分網格。將直線劃分為20等份。

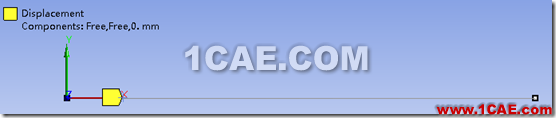

設置直線沒有Z方向的位移

設置左端點沒有X,Y方向的位移

設置右端點沒有Y方向的位移

給右端點施加水平向右的2000N的力。

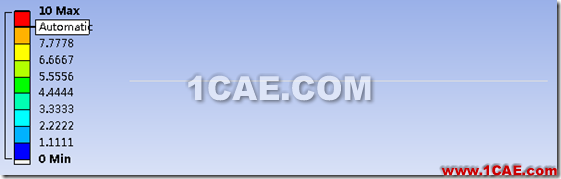

求解靜力學問題,查看變形

可見,弦被拉伸了10mm。

查看拉伸應力

所有點有同樣的拉伸應力,為2000MPa,這是一個較大的數據。

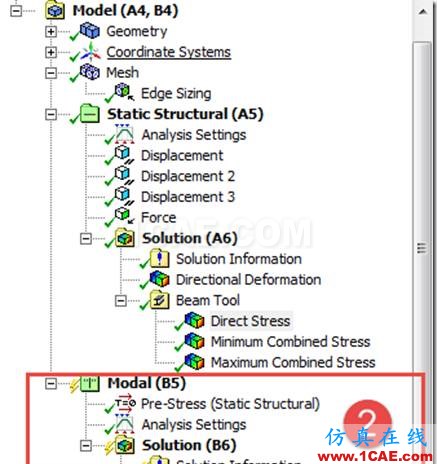

靜力學分析完畢。樹形圖如下圖,下面的分析在(2)中進行。

5.進行模態分析

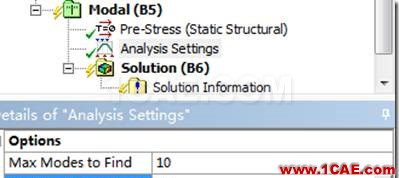

設置分析前10階模態

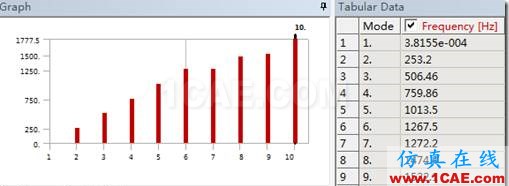

開始計算,計算完畢查看固有頻率
