WorkBench平臺下兩圓柱雙向流固耦合案例【轉發】

2017-01-13  by:CAE仿真在線  來源:技術鄰

核工業及其他行業領域越來越重視流固耦合作用帶來的影響,本案例以最具代表性的細長圓柱為例,分析在流體力的激勵下,往復顫振的效果,并考慮固體圓柱的變形。(本案例為原創案例,轉載請注明出處)

流體介質為水,圓柱材料為鋼,以下為核心的仿真流程和結果。

1. 創建雙圓柱及外流場的幾何模型

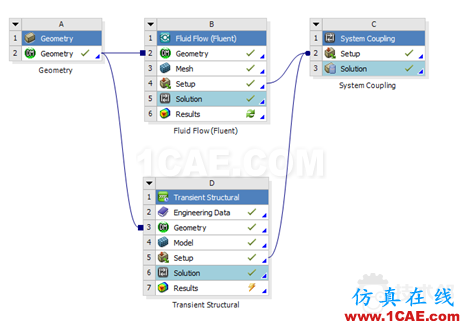

2. 在Workbench中搭建流固耦合流程









一、流體求解設置

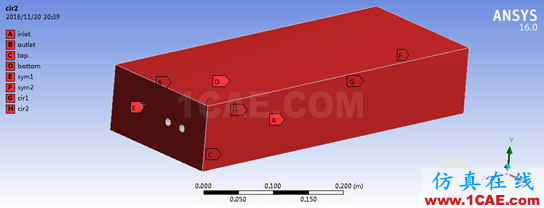

(1)網格劃分:抑制2個固體圓柱,對流場區域的網格進行劃分,并進行邊界命名,包括入口、出口、圓柱面等。

(2)求解設置。選擇LES大渦模擬,給定介質材料為水,并設置邊界條件,采用速度入口、outflow出口。

(3)動網格區域設置。采用Smoothing動網格方法,并設定兩圓柱面為System Coupling邊界。

(4)時間步控制。設置瞬態時間步為0.00002s。

二、結構求解設置

(1)網格劃分。抑制流體區域網格,對結構網格進行劃分,并重命名。

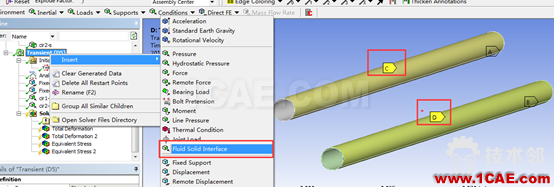

(2)約束和邊界設置。對兩端圓柱面施加固定約束,對圓柱面定義流固耦合面。

(3)求解設置。設置求解時間步等信息。

三、流固耦合System Coupling設置

(1)耦合求解時間設置。包括時間步,總計算時間等。

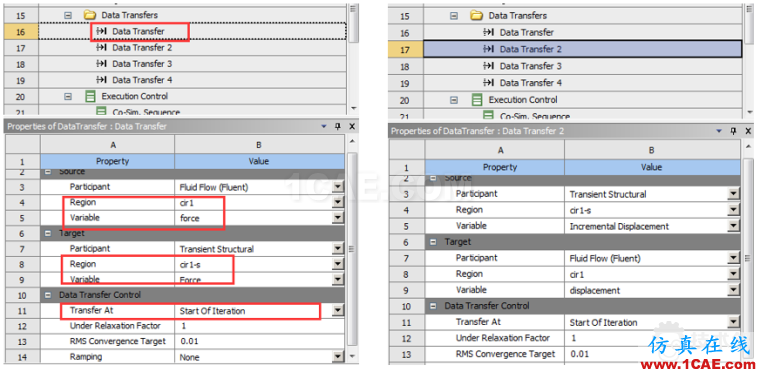

(2)定義流固數據傳遞。共4組,流體向固體傳遞力的數據,固體向流體傳遞位移數據。

(3)定義流、固計算順序。先計算流體,后計算結構。

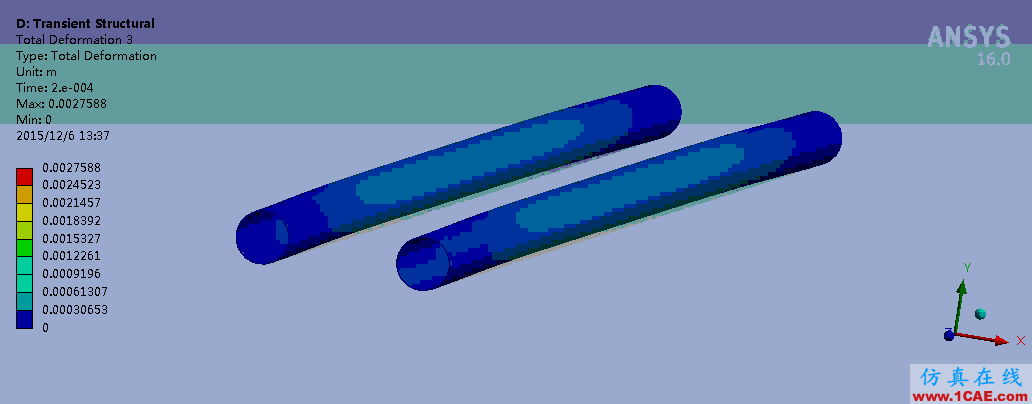

四、仿真結果

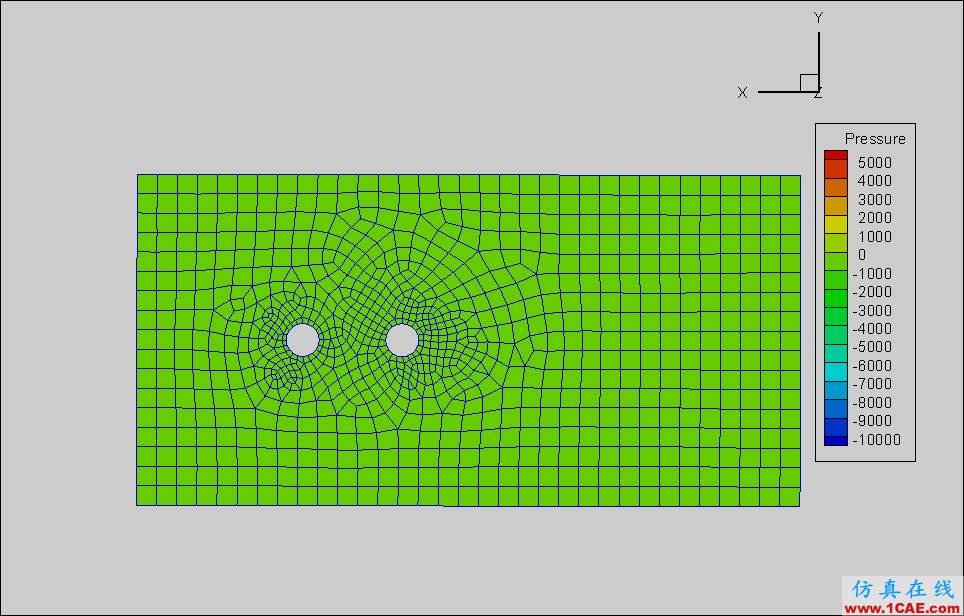

(1)截面網格

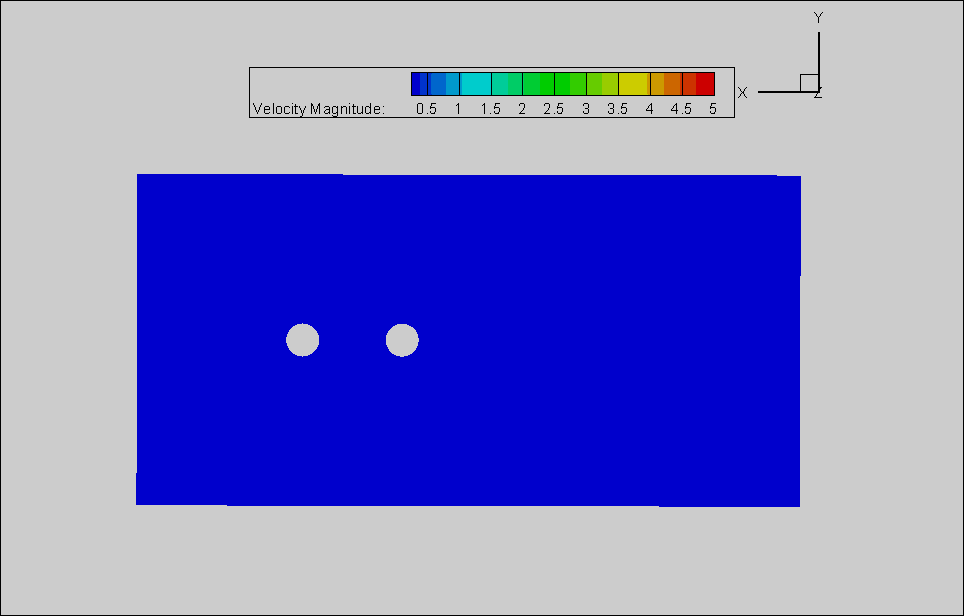

(2)截面速度

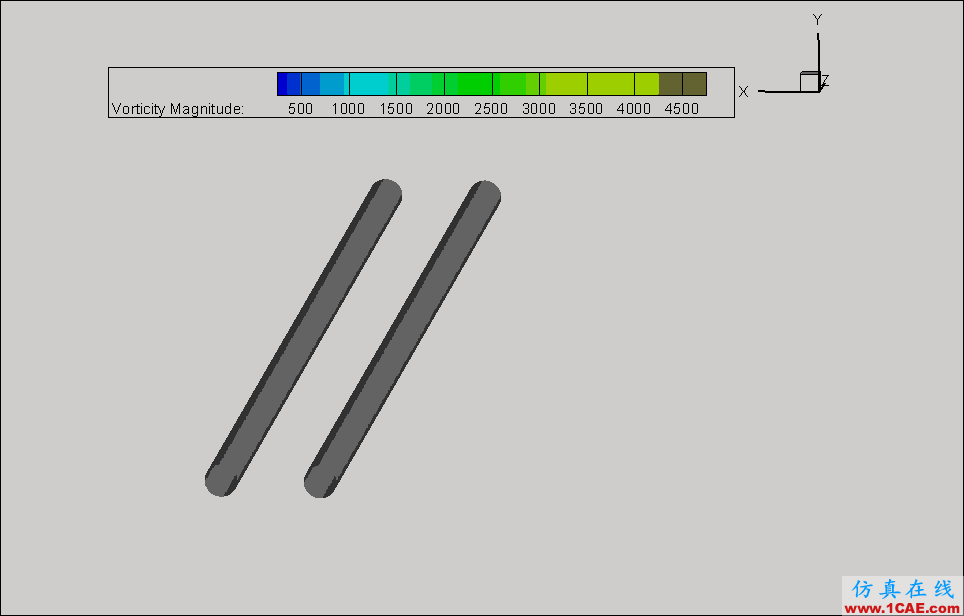

(3)渦
