搜索過盈裝配結構有限元分析
2016-12-30 by:CAE仿真在線 來源:互聯網
如圖1給出了圓盤和軸的過盈配合模型,其中左側為完整的模型,由于模型幾何尺寸和受載條件具有對稱性,因此取1/4模型進行計算。
圖1 圓盤和軸的過盈配合模型
軸和圓盤的材料都為結構鋼,二者之間的摩擦系數為0.25.
軸和圓盤的之間的過盈量為0.00001m,該模型為平衡結構,因此打開弱彈簧進行計算。

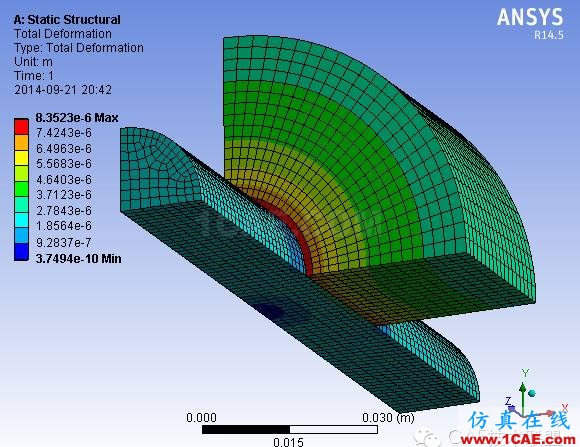

圖2 過盈配合結構的變形云圖

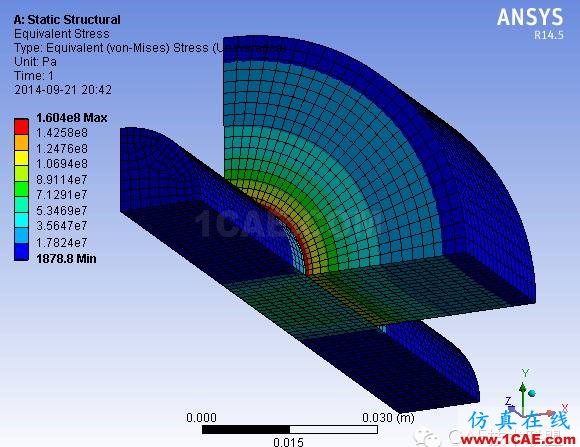

圖3 過盈配合結構的等效應力云圖
