TASK
變壓器在運行過程中,主要部件如銅線圈、金屬夾件、鐵芯等都會產生熱量,而過高的內部溫度會對變壓器產生不良影響,因此,在變壓器設計中有散熱的需求。CFD計算就是仿真變壓器內部的溫度場分布,從而評估現有散熱模式是否滿足設計需求。同時,可結合現有的散熱設計提出適當的改進建議。
SOLUTION
主要技術挑戰
-
變壓器部件眾多,結構復雜,計算工作量大;
-
電磁場數據和流體場數據的無縫傳遞;
解決方案
-

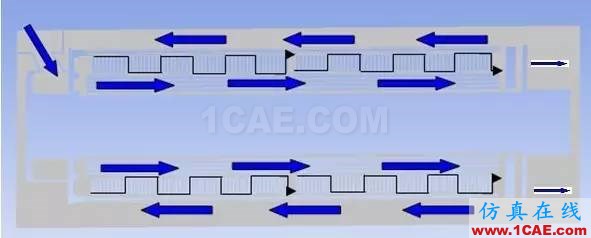

結合變壓器內部熱量傳遞過程對變壓器各個部件進行適當簡化;
-
Icem CFD的網格劃分工具可用于劃分高質量的網格;
-
Fluent提供了MRF模型和湍流模型,可模擬變壓器的整體模型
-
ANSYS Workbench提供了MAXWELL和FLUENT的雙向數據傳遞
結論
-

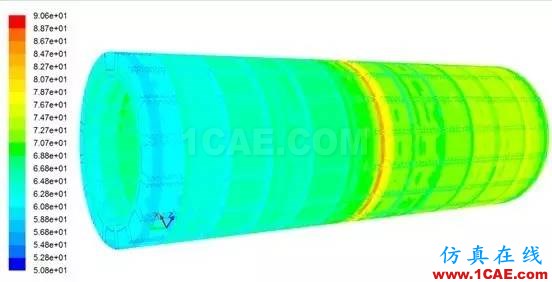

經過建模、劃分網格、求解和后處理等階段,計算了在變壓器運行過程中內部溫升。
-
借助于電磁場和流體場的數據耦合,模擬結果更接近真實情況。
Customer Benefit
-
在設計過程中,即可通過CFD計算模擬變壓器內部熱量傳遞情況,校核變壓器內部不同部件的溫升,評估了變壓器的散熱能力,同時也為變壓器的散熱設計改進提供了數據基礎。
