基于ANSYS SpaceClaim+Explicit STR 的手機攝像頭模組跌落仿真分析流程

2016-11-01  by:CAE仿真在線  來源:互聯網

上一期我們介紹了手機跌落仿真解決方案,這一期我們以手機攝像頭模組為例來說明如何使用ANSYS SpaceClaim+ANSYS Explicit STR模塊進行跌落仿真。

ANSYS SpaceClaim能直接建模,不依賴于歷史特征,效率高;具有強大的幾何修復功能,是最佳工程仿真前處理工具。

ANSYS Explicit STR是基于Workbench平臺的,其操作簡單,主要用于電子產品等消費品的跌落、碰撞仿真。具有參數化的建模及仿真流程自動化功能,當模型或工況參數更新時,Explicit STR自動執行仿真流程并給出新的仿真結果,從而使產品的設計優化變得更為簡單快速。

1.打開ANSYS Workbench 16.2

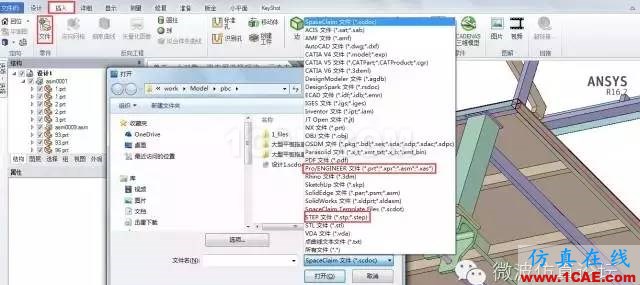

2.使用SpaceClaim導入.step中間格式模型,在SpaceClaim中對導入的幾何模型進行修復,包括一些倒角、小孔、破碎面等的清理;零件的分割、合并等。

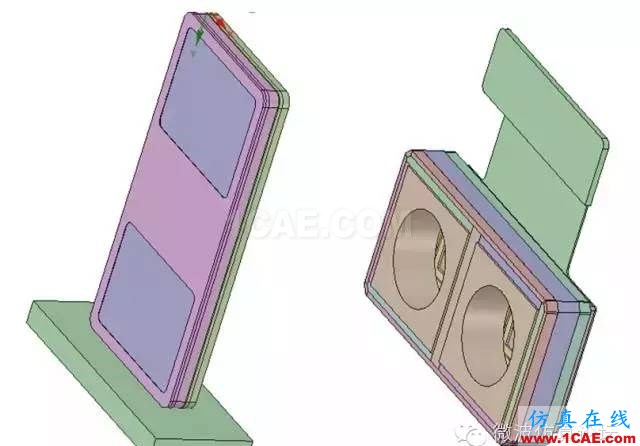

3.在SpaceClaim的“準備”項點擊ANSYS16.2的圖標,將修復好的模型無縫導入Workbench。

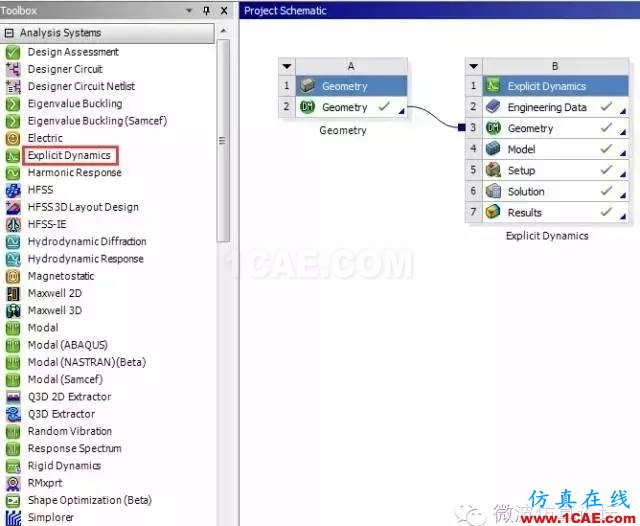

4.在Workbench中拖入顯式動力學分析模塊Explicit Dynamics。

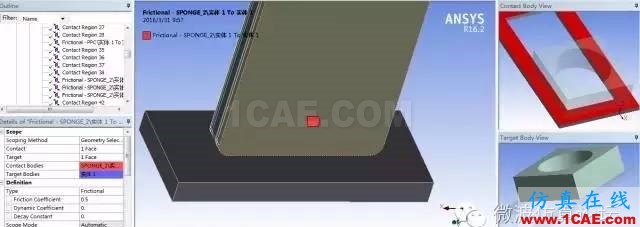

5.設置接觸,在Workbench中可自動尋找、定義接觸對。

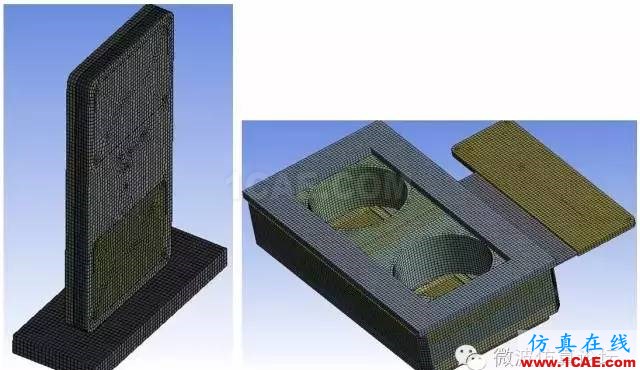

6.網格劃分

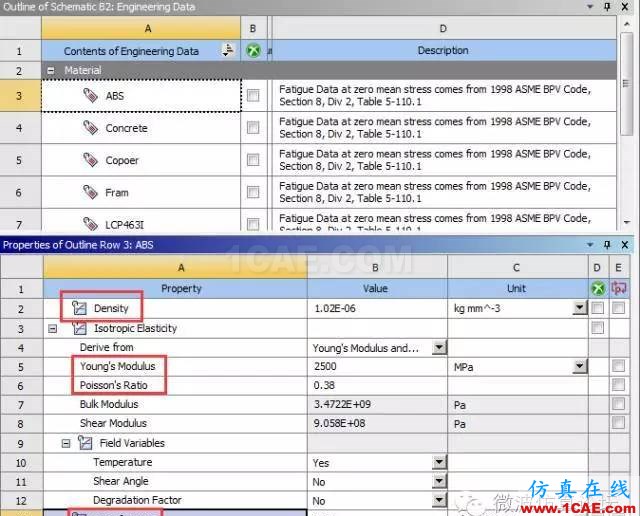

  7.材料定義。顯式動力學分析的必備材料參數是彈性模量E、密度ρ、泊松比μ、比熱容C。

 8.約束及載荷定義。固定地面的四周,由于不關注地面的受力,可將其設為剛體(Rigid)。手機治具及攝像頭模組一同從h=1.5m高度自由落下,質量m=150g,故初始速度為5422mm/s,設置如下。

9.求解

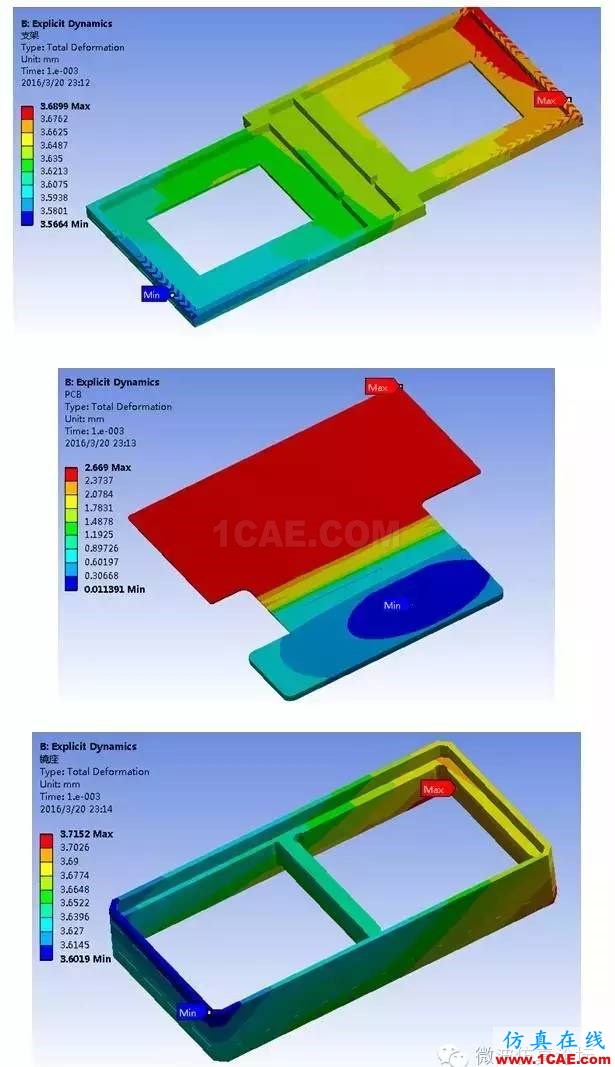

10.結果查看。
