基于ANSYS-ADAMS的剛柔耦合仿真【轉載】

2016-11-01  by:CAE仿真在線  來源:互聯網

在前面某篇博文中,我在ANSYS WORKBENCH內部做了一個剛柔耦合仿真以后,有朋友希望知道如何用ANSYS和ADAMS來做聯合仿真。我這里做了雙曲柄機構如下圖。

上圖中,連桿是柔性體,是從ANSYS經典界面中生成的。而兩個曲柄都是在ADAMS中生成的。下面說明主要的步驟。

1.創建連桿的幾何模型。(三維實體,ANSYS經典界面,下同)

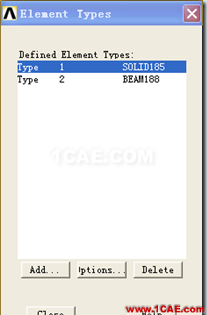

2. 添加兩種單元類型。SOLID185為連桿的實體單元,BEAM188用于創建蛛網結構。

3. 添加材料類型。第一種給連桿,第二種給蛛網結構的梁。

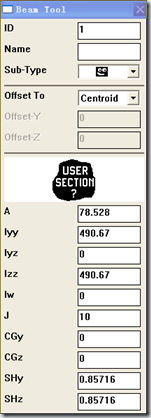

4.創建截面類型。主要是設定面積,轉動慣量等,為梁單元的截面。

5. 用SOLID185給連桿劃分網格。

6. 在兩個圓孔中心創建兩個節點。這兩個節點在后面用于與ADAMS中的剛體相連接。

7. 在第一個節點與周圍的圓上節點之間創建BAEM188蛛網單元。

8. 在第二個節點與周圍的圓上節點之間創建BAEM188蛛網單元。

這是創建完畢后的整體效果

9.進入到ANSYS中的ADAMS接口設置。

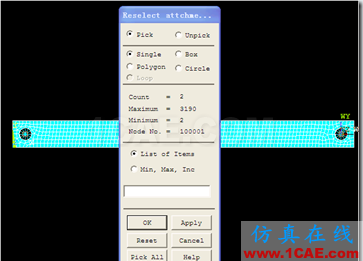

首先選擇兩個圓心接口節點。

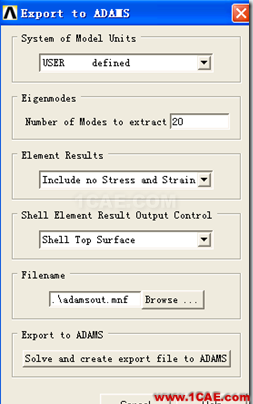

OK后彈出下面的設置對話框

確定選擇后,點擊“solve and create export file to ADAMS”

1分鐘不到就生成了ADAMS所需要的模態中性文件,如下圖。

下面進入到ADAMS。

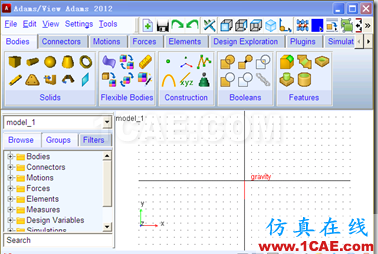

1. 打開ADAMS2012.

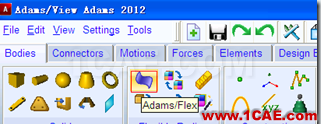

2. 在工具欄中選擇ADAMS/FLEX按鈕以創建柔性體

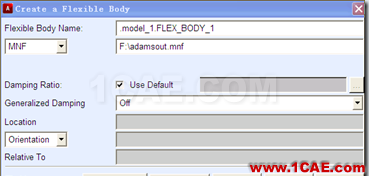

3. 在下面對話框確定柔性體的名稱,并指定前面的模態中性文件的位置,然后OK.

4. 片刻之后,該模型生成,如下圖。

5. 在ADAMS中加入兩個曲柄。

6. 加入四個轉動副。一定要注意,在曲柄和連桿之間添加轉動副時,是在前面的兩個節點位置處創建的。

7. 對原動件的轉動副施加轉動約束。

8.進行仿真。

9. 下面是仿真的結果。

到此結束。

可見,上面的步驟中,ANSYS中的操作是關鍵。如果朋友們對里面的細節不清楚,只需要查看ANSYS APDL中關于ANSYS-ADAMS的幫助,我用的連桿就來自那個例子。
