搜索Workbench瞬態熱分析實例
2016-10-21 by:CAE仿真在線 來源:互聯網
本實例采用WB的瞬態熱分析模塊(Transient Thermal)模擬零件高溫水冷過程。Case:零件的初始溫度為100度,放在25度的靜止水中。欲求解零件溫度穩定到水溫25度所需的時間。
百度鏈接:http://pan.baidu.com/s/1o8SsaVo 密碼:1vmw

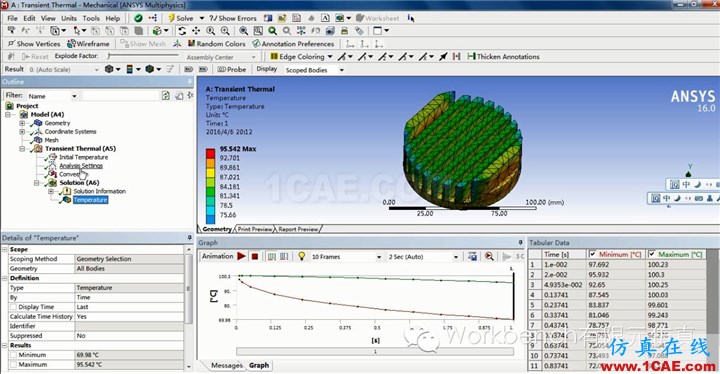

在采用默認的分析設置Analysis settings情況下,得到的結果是如下情況。

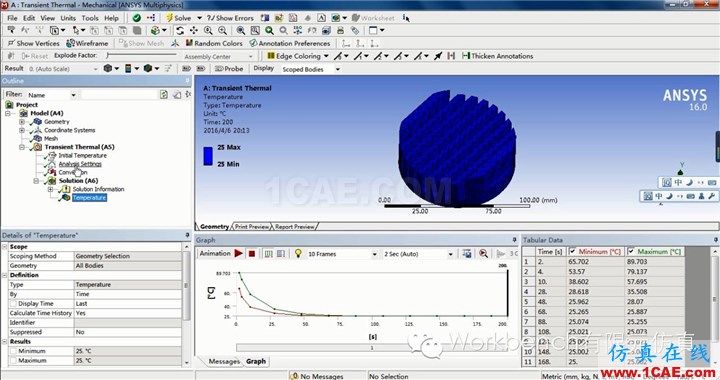

顯然這不是我們的預期結果。溫度只降低到69度。故后面還需設置較長的降溫時間。如下圖設置總時間為200秒。結果如下。

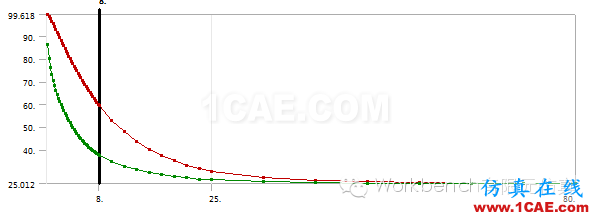

結果顯示溫度是從89度開始下降的。也與預期結果:溫度從100度降低到25度,不符。分析發現原因是:初始步長較大。最后不斷嘗試設置合適的步長時間為:第一步0-8秒步長0.2秒,第二步8-25秒步長2秒,第三步25-80秒步長8秒。結果如下圖所示。

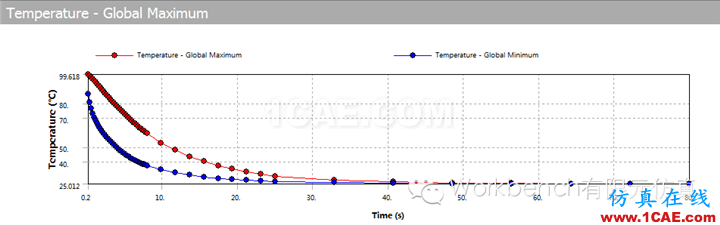

分析結果表明:100度的該零件放在25度靜止水中大概需要40秒整體最高溫度和最低溫度值才能穩定到25度左右。
ps:零件內部溫度穩定到25度需要的時間更長。可以取點監測溫度變化得到驗證。
