workbench中的蠕變時效-愛斯基摩

2016-10-21  by:CAE仿真在線  來源:互聯網

01

建立三維模型

雙擊 geometry ,在 DM  中建立長方體模型,模型尺寸為100mm×50mm×10mm。

02

增加 creep-strain hardening 本構

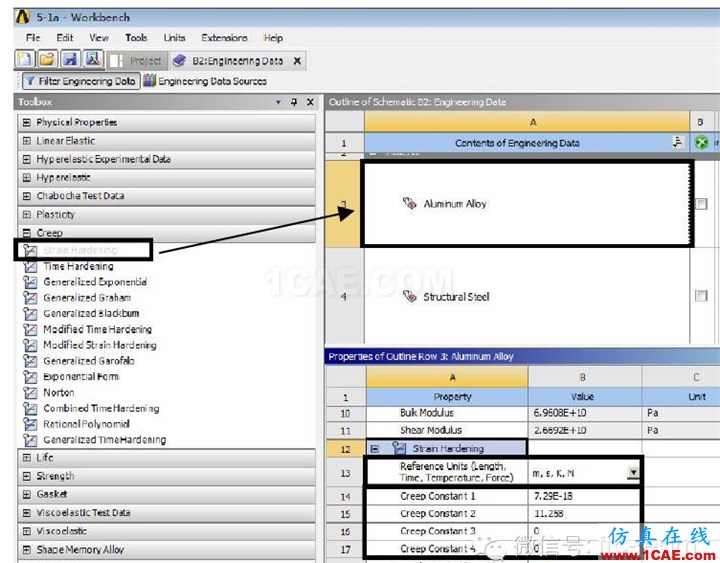

在材料庫內添加 aluminum alloy后,按照圖中所示定義 creep 本構,先選擇 creep 下的 strainhardening 本構模型,將其按住左鍵拖至 aluminum alloy 欄下,必須注意 reference units(參考單位)的設置(在求解時,ansys 會先對蠕變本構單位和模型單位進行校核,如果單位制不一致,將不能計算,出現 error 提示),然后在 temperature 處定義 280℃,C1~C4 分別定 義為 7.29E-18、11.258、0、0(該參數不具備實踐意義)。

03

定義 creep 材料

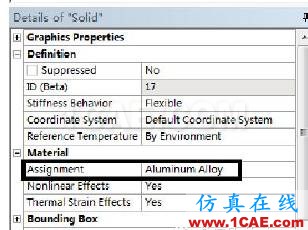

雙擊 model,進入 Mechanical 界面定義 material-assignment 為 aluminum alloy,其余設置全部默認。

04

求解設置

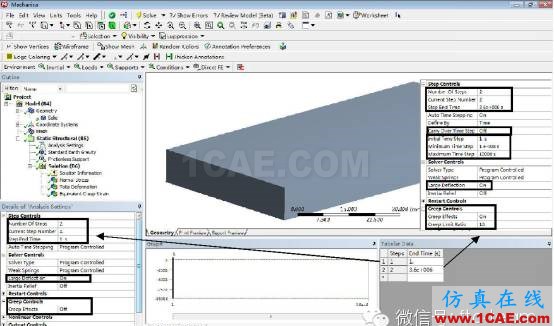

number of steps 定義為 2,分別在 current step number 為 1、2 的下方 step end time 選項處設置時間為:1s、3.6e6s;

largedeflection 選項處均設置為 on;

creep effects 選項處分別設置為 off、on。

注意:分步設置是 進行蠕變分析的必要條件,第一步用于定義蠕變的初始條件,即加載各類邊界條件,時間設置較短,蠕變效果關閉;第二步才用于定義蠕變,所有邊界條件保持穩定,時間按分析總時間定義,蠕變效果打開。

current step number 為 2 的其余設置為:carry over time step 設置為 off,;initial time step、minimum time step、 maximum time step 分別為 1s、1e-8s、10000s。

注意:以上數值必須滿足minimum time step  initial time step  maximum time step 關系式;Creeplimit ratio 設置為 10,Creep limit ratio 為所允許的最大蠕變應變率,默認值為 1,可選范圍為0.1-1

05

邊界條件加載

 environment temperature 處定義溫度為 280℃,再選擇長方體的五面加載 Frictionless support(對稱模型),對整體模型加載-y 方向的 standard earth gravity。

06

后處理

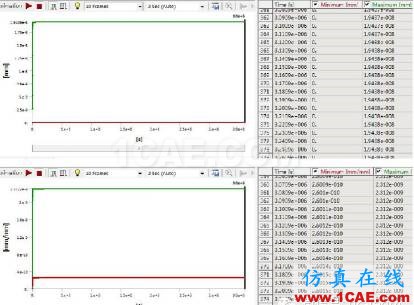

 經過迭代計算,結果收斂,后處理插入 total deformation(總位移)和 equlvalent creep strain(等效蠕變應變)結果。總位移和等效蠕變應變的整體趨勢均體現為急速增加到一穩定值,然后再非常緩慢增加
