相信大家都知道workbench和ICEM劃分網格功能已經非常強大。但是有的時候劃分網格不是質量不好就是十分繁瑣,這個時候APDL劃分網格就十分簡單,例如劃分四面體Y網格下面我們就以劃分四面體Y網格為例:

我這四面體是在Solidworks2012中創建的存成parasolid文件格式也就是x.t格式的。

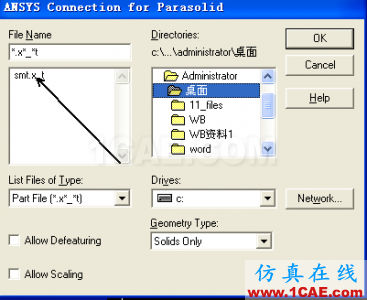

第一步:導入模型文件到ANSYS經典中,File/Import/PARA/smt.x.t文件

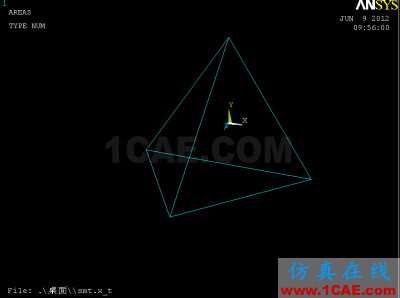

導入后是線框圖如圖所示:

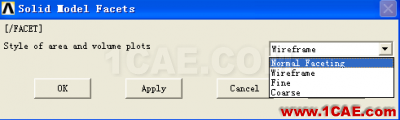

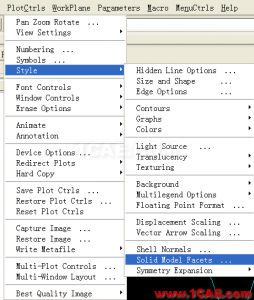

改成普通視圖,PlotCtrls/Style/Solid Model Facets

然后再圖形窗口右擊replot如圖所示:

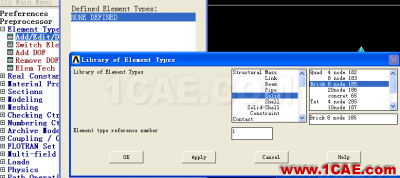

第二步:劃分網格,首先定義單元類型(沒有這步不能劃分網格)定為solid185單元。

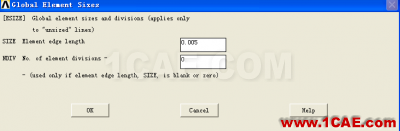

然后定義全球網格單元尺寸

網格設置:

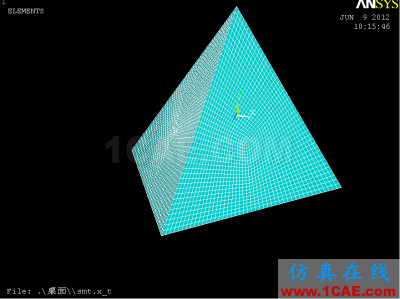

劃分網格后如圖所示:

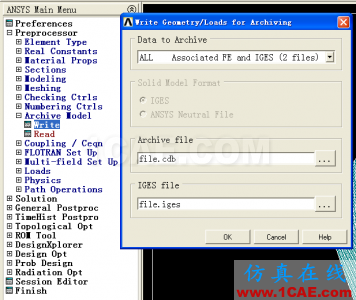

第三步:導出文件

第四步:關閉APDL通過FEM導入到想要的分析類型例如:static structure

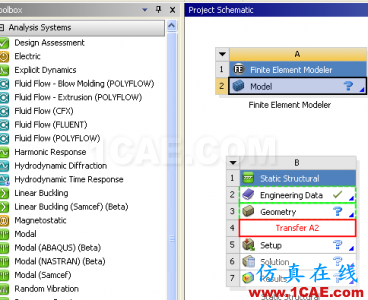

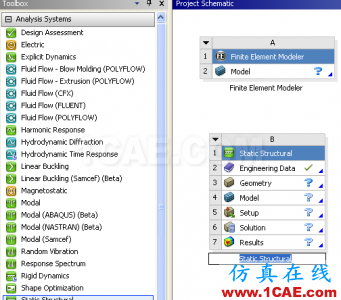

分別雙擊項目區的FEM和static structure模塊如圖所示:

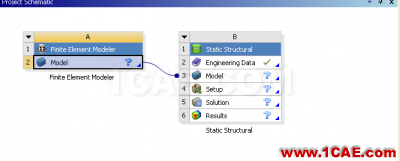

按住左鍵拖動FEM當中Model項到static structure中的Model放開:

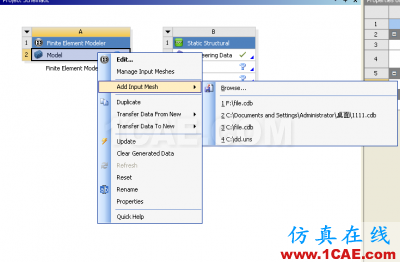

導入文件到FEM:

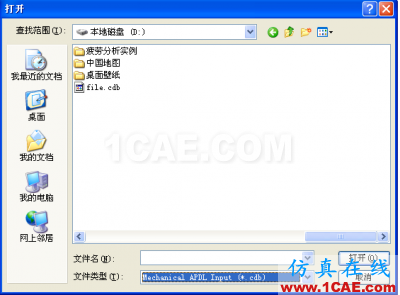

打開先前保存的.cdb文件:

雙擊Model進入FEM:

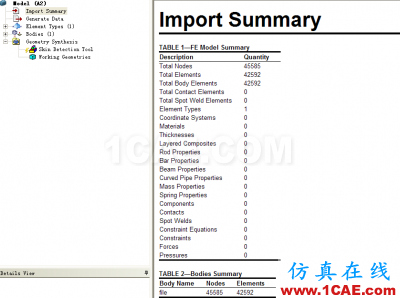

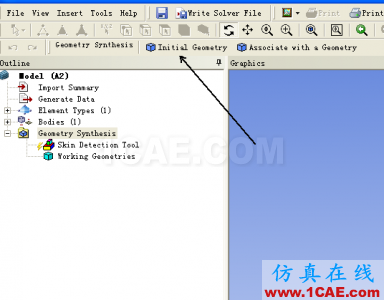

初始化網格Initial Geometry:

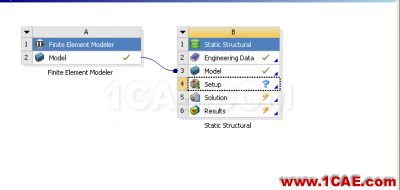

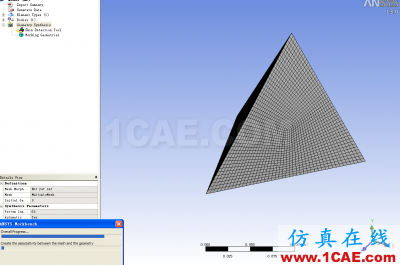

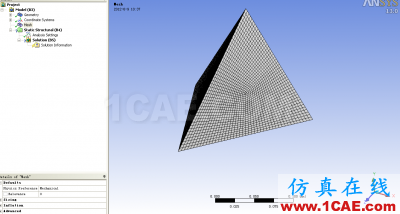

關閉FEM后右擊Model選擇update同樣update靜力分析中的Model進入setup查看網格

查看網格質量:

OK!!!
