搜索ANSYS中如何對單元進行鏡像（GUI）
2016-10-17 by:CAE仿真在線 來源:互聯網
ANSYS精彩應用
1. 對節點進行鏡像
菜單操作:Preprocessor—Modeling—Reflect—nodes—X-Y plane
(鏡像平面視具體情況選擇)
圖2中的節點號要記錄一下

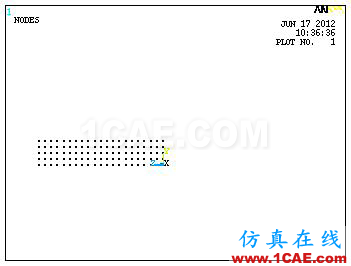

圖1 節點鏡像前

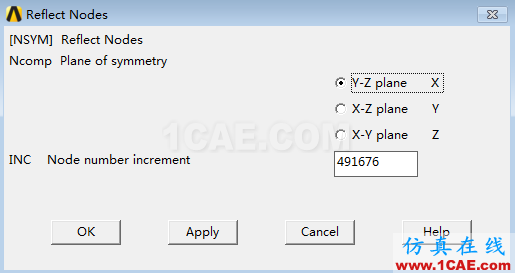

圖2 記錄節點號491676

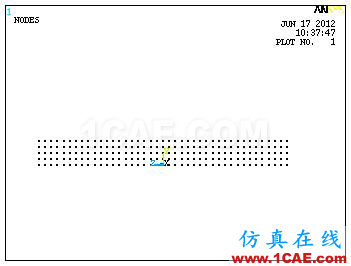

圖3 節點鏡像后
2. 對單元進行鏡像
菜單操作:Preprocessor—Modeling—Reflect—Elements—Auto Numbered
如圖5,需要輸入第1步記錄的節點號

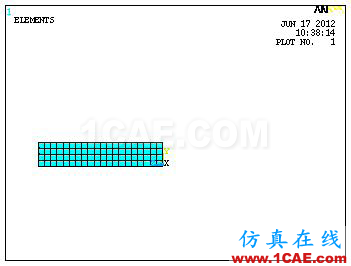

圖4 單元鏡像前

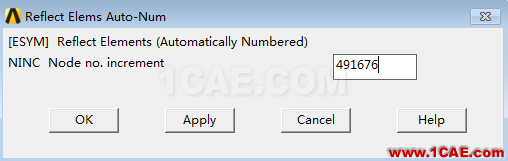

圖5 輸入節點號491676

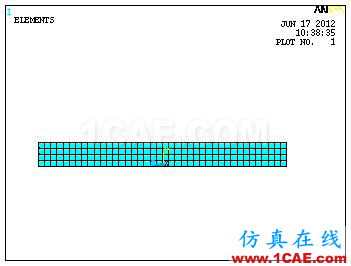

圖6 單元鏡像后
3. Merge節點
以上操作完成后,我們所需要的有限元計算模型的輪廓已經創建出來了,但是現在的模型還不能用于計算,因為鏡像之后的單元和原來的單元是互相獨立的。鏡像之后的單元和原來的單元在對稱面上的節點是重合的(可以查看節點編號),但又是獨立的,為了使之成為一體,應該對重合節點進行Merge
具體操作:Preprocessor—Numbering Ctrls—Merge Items

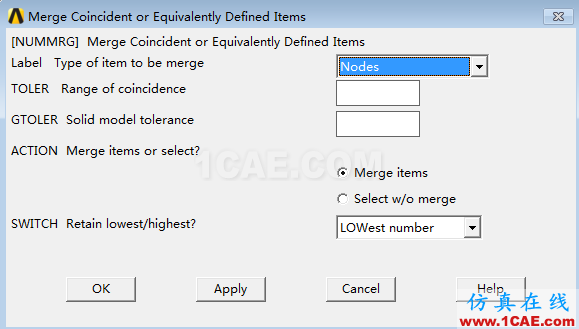

圖7Merge節點
