ANSYS與CAD軟件實時動態連接
對結構進行ANSYS仿真分析,只能將三維模型文件保存為*.asm,*.stp,*.igs或是其他格式,然后打開ANSYS workbench,打開模型將導入到workbench中。隨后進行網格劃分,進行計算和結果后處理。 如何以PTC CReo為例,說明CAD軟件與ANSYS分析實時連接。
Step 1 在Windows系統下執行“開始”→“所子程序”→“ANSYS 17.0” →“Uitilities” →“CAD Configuration Manager17.0命令。
啟動見Fig 1,可以看到ANSYS Workbencch17.0軟件能與大多數CAD軟件實現集成。
Fig
1

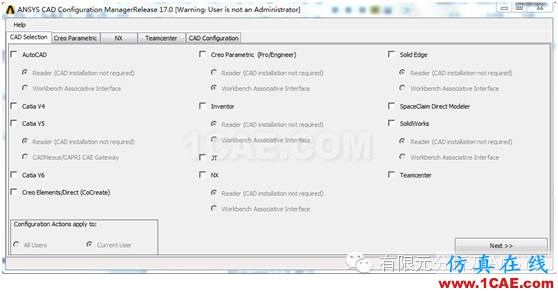

Step 2 如下圖Fig2所示,選中Creo Parametic,勾選Workbench associative interface。并單擊Next>>按鈕,進入下一步設置。
Fig
2

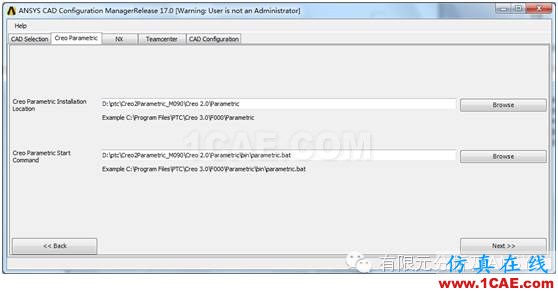

Step 3 將Creo Paramatric installation location 配置完整,選中Browse,找到Creo所安裝的位置;配置好Creo Parametric StartCommand。如圖Fig3,并單擊Next>>按鈕,進入下一步設置。
Fig
3

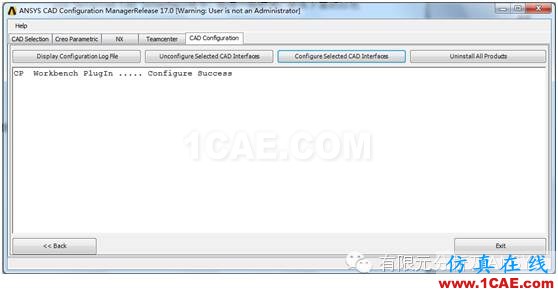

Step 4 在Fig4所示的CAD Configuration選項卡中選擇Configure Setected CAD Interface命令,經過一段時間,會在下面的白色面板顯示是否配置成功,單擊Exit按鈕,對彈出的對話框中單擊確定,退出軟件設置窗。
Fig
4

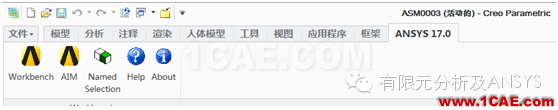

Step5啟動Creo Parametric軟件,此時會出現ANSYS17.0工具欄,見圖Fig5可以直接打開Workbench。實現Workbench與Creo的實時連接。更改Creo中的模型,并進行保存,刷新一下Workbench就可以實現Workbench中模型的更新。
Fig
5

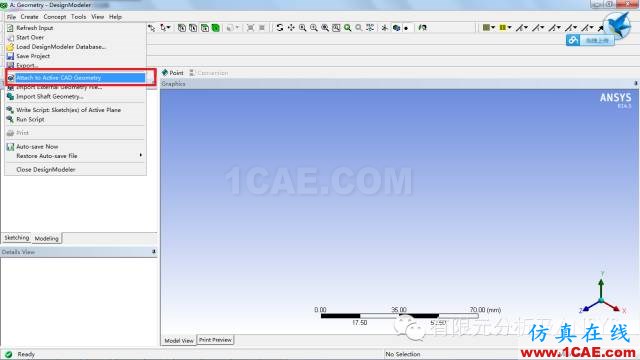

Step 6 打開Workbench,建立Geometry模型,進入DesignModer模塊,按照

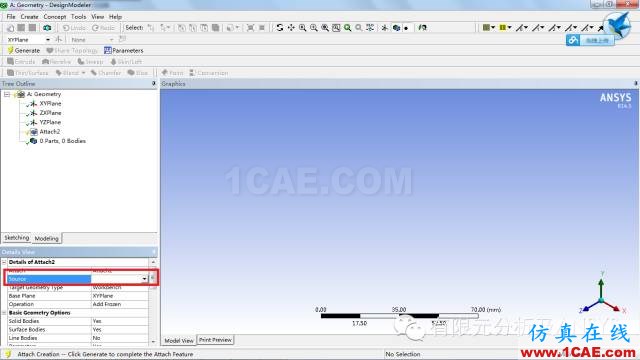

Fig6所示,點擊框選內容,將Pro/E模型與ANSYS模型鏈接,如果鏈接不成功,可以如Fig7所示,進行重新定義鏈接。更新Pro/E模型,并進行保存,然后刷新ANSYS mesh模塊,則整個有限元模型就進行相應更新。
Fig 6
Fig 7
這里僅以Pro/E為例進行說明三維設計軟件如何與ANSYS進行動態鏈接。
