透平機械在ANSYS中的應用

2016-10-23 by:CAE仿真在線來源:互聯網

在旋轉機械領域,ANSYS向用戶提供了從1D到3D CFD分析及性能優化的一體化解決方案Turbo System。Turbo System主要的旋轉機械設計分析工具有高效葉片設計工具BladeModeler、旋轉機械渦輪流道六面體網格創建工具TurboGrid和快速旋轉機械分析工具Vista TF等。這些工具可完全集成在ANSYS Workbench平臺。.ayjd{position:absolute;clip:rect(461px,auto,auto,441px);}cialis 20mg

特色功能:

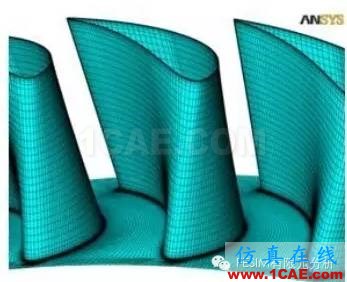

ANSYS TurboGrid 采用創新性的網格模板技術,結合參數化能力,可以方便地為絕大多數葉片類型生成高質量葉柵通道網格。用戶只需導入BladeModeler生成的幾何,或導入描述渦輪的葉片、輪轂和外罩信息即可,簡單易用。

ANSYS Vista TFANSYS Vista TF可以快速判斷ANSYS BladeModeler生成的幾何是否滿足要求。對一個單級渦輪,可以在短短數十秒內完成性能判斷。作為一款快速的渦輪機械準三維性能評估工具,ANSYS Vista TF已經成為3D CFD分析的有益補充。

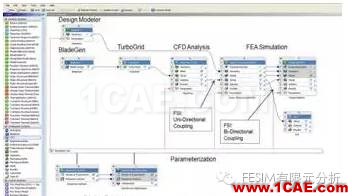

在該平臺上還集成了所有的設計與分析功能,包括流道幾何設計、準三維的通流分析、幾何創建、網格劃分、三維 CFD分析、結構分析、熱分析、模態分析、轉子動力學分析、參數化優化工具和后處理。這些功能都集成在一個平臺上,具有易用、分析高度可靠的特點。而且在產品的開發過程中可以減少開發時間、增加工作效率。

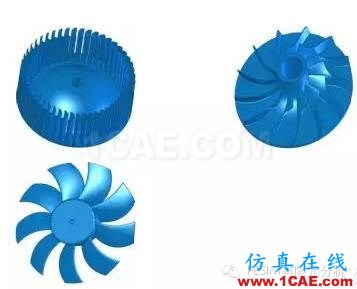

ANSYS BladeModelerANSYS BladeModeler是一個專業的、易用的旋轉機械葉片的快速三維設計工具,可以對所有類型的旋轉進行高效的葉片設計。在用戶優化的圖形界面中,集成了ANSYS公司廣泛的旋轉機械專業經驗,能對各類型的旋轉機械如水泵、壓縮機、風扇、鼓風機、渦輪、擴壓器、渦輪增壓器、誘導輪等進行流道的氣動/水動設計。
