當仿真結束后,下面進入到后處理。后處理的主要目的,是查看滑塊的位移曲線,速度曲線和加速度曲線。
1. 創建滑塊的位移曲線
進入到時間歷程后處理

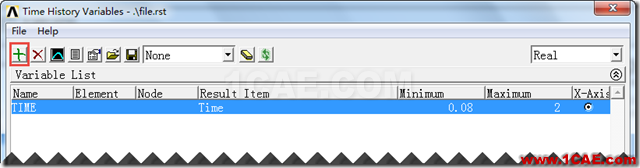

在彈出的對話框中選擇添加變量按鈕如下圖

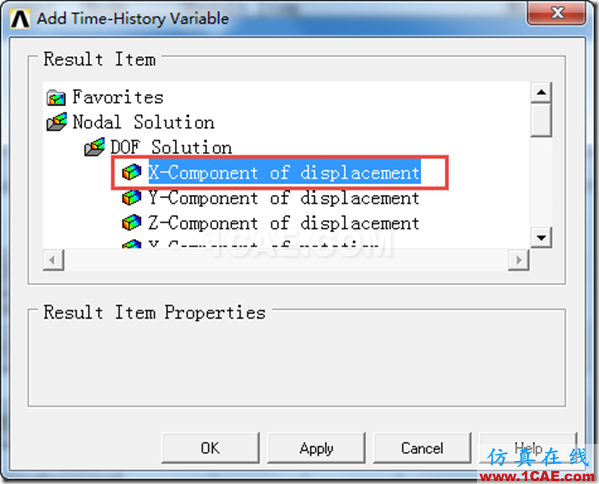

在彈出的對話框中選擇查看位移的X分量

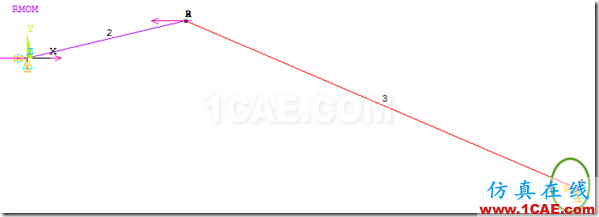

然后在主窗口中選中4號點

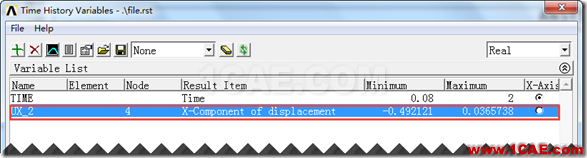

則該點的X位移與時間的對應數據已經被創建
點擊上圖中的繪制曲線按鈕

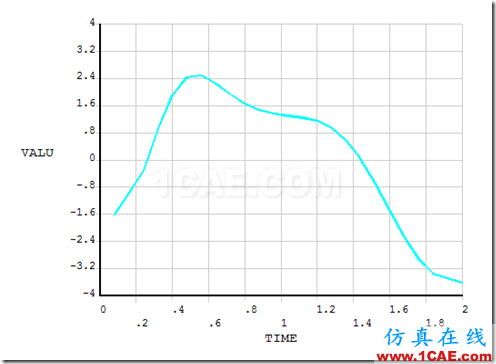

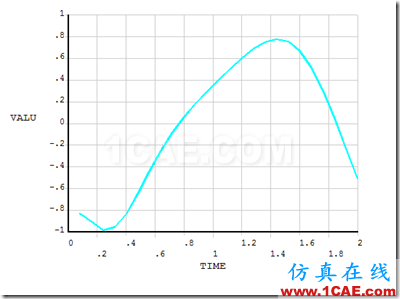

,則主窗口中出現下圖
此即滑塊的位移隨時間變化的曲線圖。
2.創建滑塊的速度曲線
到現在為止,第1號變量是time,是系統默認的時間變量;而第2號變量是我們剛剛創建的位移變量。
下面要用位移變量對時間求導數,得到其速度變量。

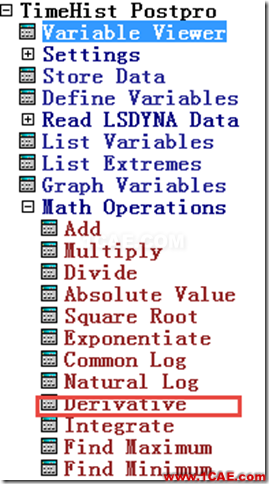

從下列菜單進入,即要進行微分運算

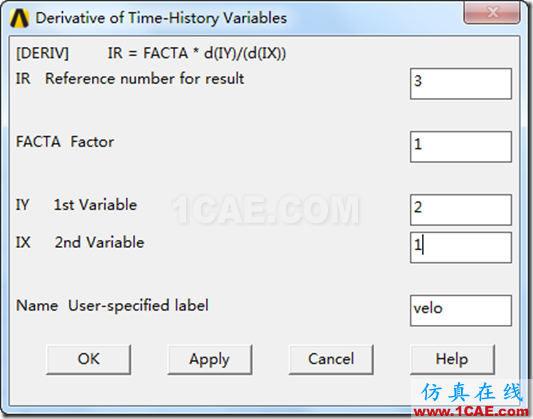

在彈出的對話框中輸入如下
即創建一個3號變量,其名字是velo,它是用2號變量(即位移)對1號變量(即時間)求導后再乘以系數1而得到的。
再選擇用圖形的方式查看該變量-時間的關系圖

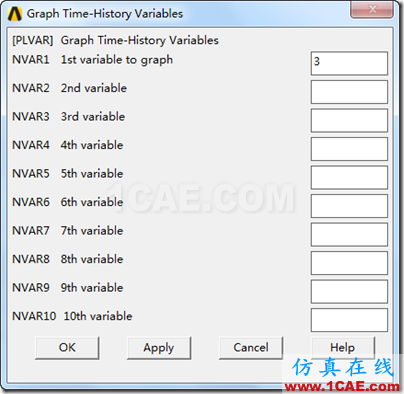

在彈出的窗口中輸入如下

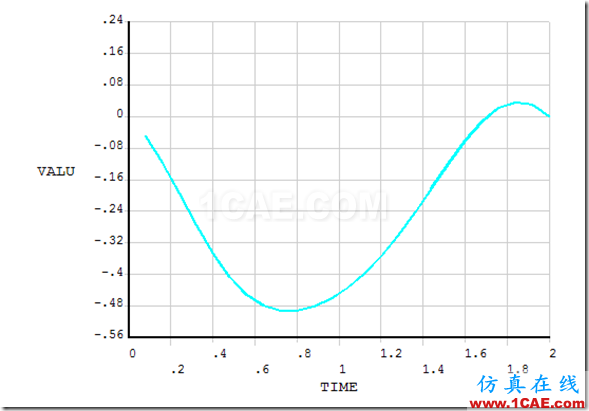

即要查看3號變量(速度)的曲線。則主窗口中顯示如下圖
3. 創建滑塊的加速度曲線
用類似的方式創建加速度曲線,此時是用速度對時間求導數得到
從下列菜單進入

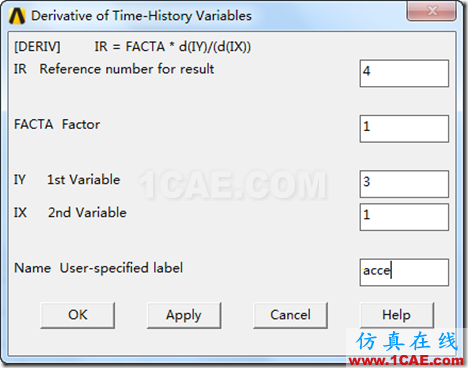

在彈出的對話框中設置如下圖
即創建4號變量,名字是acce,它是用第3號變量(速度)對1號變量(時間)求導數,然后乘以1得到的。
再選擇用圖形的方式查看該變量-時間的關系圖

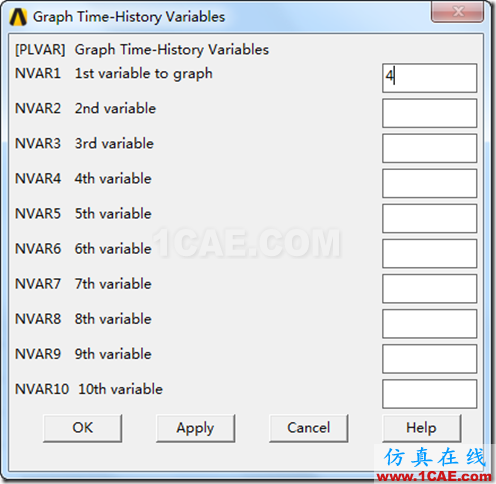

在彈出的窗口中輸入如下
即要查看4號變量(加速度)的曲線。則主窗口中顯示如下圖
至此,此問題求解完畢。
【總結】
1. 在ANSYS經典界面中可以非常方便的對機構進行建模。
2. 桿件的建模通常使用BEAM單元,通過連接兩個節點創建。
3. 運動副的建模需要使用MPC184單元,通過選擇不同的關鍵字,可以得到不同的運動副。
4. 通過給初始節點的一個自由度一個強制位移,就可以模擬勻速轉動。
5. 通過給連桿終端節點設置合適的自由度,就可以模擬滑塊的運動。
6. 后處理中對于速度,加速度的提取,是通過對位移變量求導數而得到的。
7. 也可以使用MPC184中的BEAM單元來取代這里的BEAM188,后面會有專門一篇博文來說明此問題。
