搜索ANSYSWorkbench材料庫使用介紹
2016-09-22 by:CAE仿真在線 來源:互聯網
1.概述(overview)
1.1介紹
EngineeringData是分析系統中的材料特性一個的來源,規定了材料的屬性。
Engineering Data中你可以創建、保存、檢索材料模型;創建并保存的材料庫也可以供其他的分析方案和其他使用者使用。
Engineering Data可以作為一個組成的、獨立的系統,也可以作為一個分析系統的一部分。作為獨立的系統,工作空間將展示所有的默認材料屬性;作為一個分析系統的一部分,工作空間只展示與該分析系統相關聯的材料模型和屬性。
1.2進入EngineeringData
(1)單擊下圖中的EngineeringData
或者在新建的分析系統中的Engineering Data右擊并選擇Edit
(2)
進入Engineering Data到界面,你可以為你的分析系統選擇材料數據,進入材料庫,創建新材料(注:在某個分析系統中創建的新材料屬性只對該系統有效,若要在今后使用,需進入到Engineering Data source中創建自己的材料庫并保存)。
如果你將Engineering Data的數據共享到幾個分析系統中,一旦改變了里面的材料數據,那么其他所有的分析系統的材料數據都會被更改。
當分析方案被保存時,EngineeringData的數據也被自動保存。
數據庫——你可以創建,編輯并保存你經常使用的材料到一個材料庫中。
2.用戶界面(UserInterface)
Engineering Data工作空間是整合到workbench的一個模塊,并且展示了你所選擇的各相關項目的窗口。
如下圖所示,分別是Engineering Data的兩個不同的界面,第一個圖(默認界面)是你進入到的初始界面,第二個是你進入到Engineering Data source的界面。

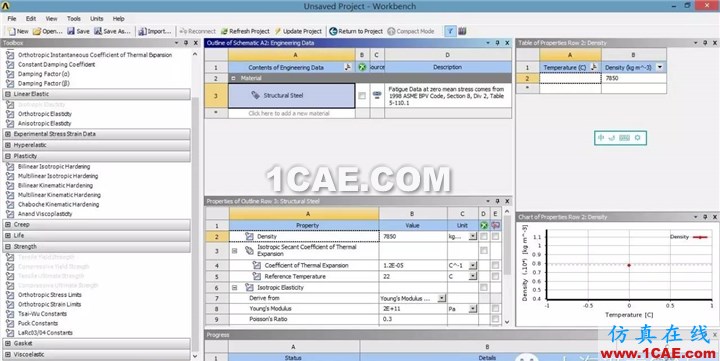

默認界面
Engineering Data Sources界面
如何進入Engineering Data source?

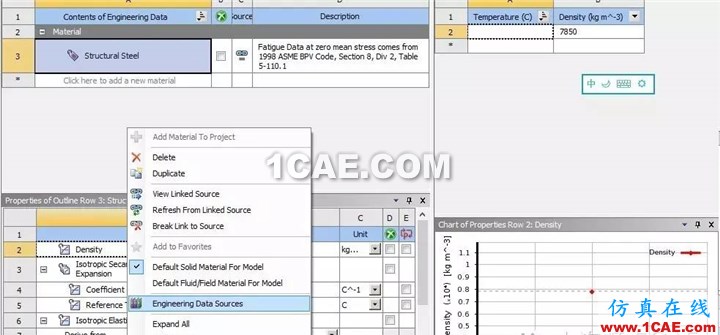

進入Engineering Data界面后,在空白處右擊選擇Engineering Data source即可進入,如下圖:
分別對兩個界面的不同區域做如下說明:(不同區域標記了大寫字母)
|
A |
菜單欄Menu Bar |
Engineering Data和分析方案的操作 |
|
B |
工具條Toolbar |
Engineering Data和分析方案的快捷操作 |
|
C |
工具箱Toolbox |
包括了用來定義材料屬性的各項目,如密度,楊氏模量等 |
|
D |
Engineering Data Sources窗口 |
創建,編輯,檢索材料,并保存你經常使用的材料 |
|
E |
信息展開窗口Outline Pane |
顯示該分析方案中所包含的材料 |
|
F |
屬性窗口Properties Pane |
顯示在Outline Pane中選擇的材料的屬性 |
|
G |
表格窗口Table Pane |
顯示在Properties Pane中選擇的項目的表格數據 |
|
H |
圖形窗口Chart Pane |
顯示在Properties Pane中選擇的項目的圖片信息 |
3.用戶界面深入
3.1基礎知識深入
3.1.1過濾器(Filtering)

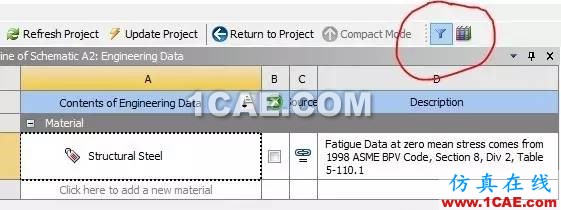

Engineering Data具有根據當前分析方案的類型而過濾材料數據的功能,過濾器的過濾條件是基于物理模型(Physics)、分析類型(Analysis Type)和求解器(Solver)的。你可以打開或者關閉過濾器,如下圖所示(當前處于打開狀態):
3.2工具箱Toolbox的詳細講解
工具箱截圖如下:
physical properties——物理特性參數
linear elastic——線彈性參數
experimental stress strain data——應力—應變實驗數據
hyperelastic——超彈性系數
plasticity——塑性系數
creep——蠕變系數
life——疲勞壽命
strength——強度系數
gasket——墊片材料系數,用于分析密封效果
viscoelastic——粘彈性系數
