鑒于越來越多的電氣工程師使用三維電磁場分析工具,本篇文章以Coaxial Adaptor參數優化分析為例,介紹在ANSYS Electronics Desktop 中如何實現SpaceClaim與ANSYS HFSS的幾何參數雙向互動。具體操作如下:
1.在SpaceClaim中打開或創建3D模型。
2.使用

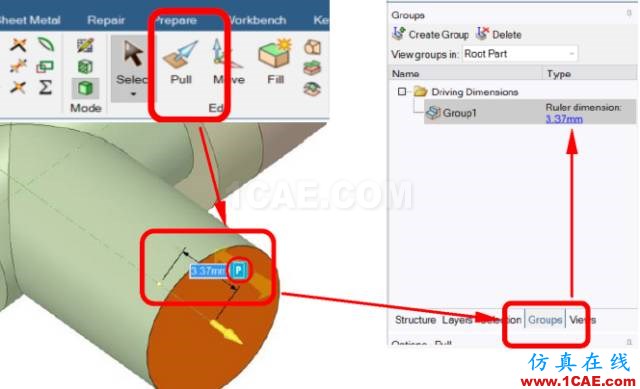

拉動工具、
3.保存為SpaceClaim格式.scdoc。

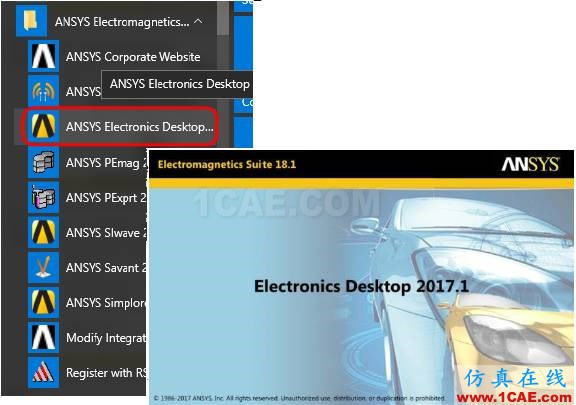

4.打開ANSYS Electronics Desktop。
5.插入HFSS設計。

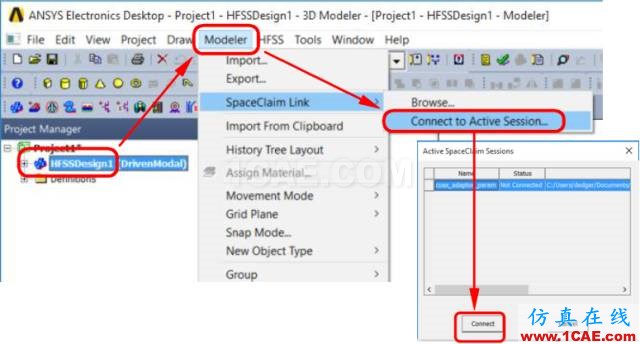

Modeler>SpaceClaim Link>Connect to Active Session>Connect。

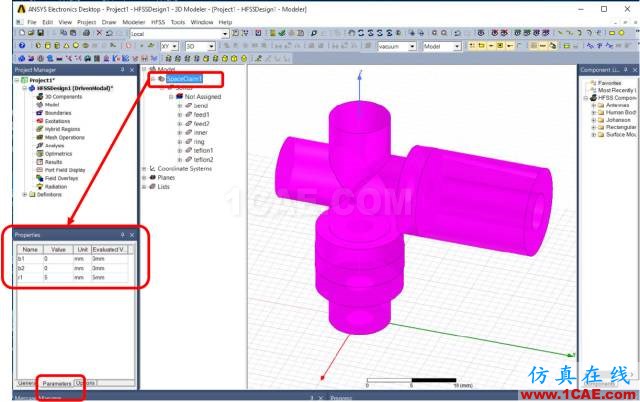

6.單擊Model結構樹中的SpaceClaim,查看參數導入情況。
7.測試幾何雙向互動。在HFSS中編輯幾何參數值,需要執行如下操作,才能將幾何更新。

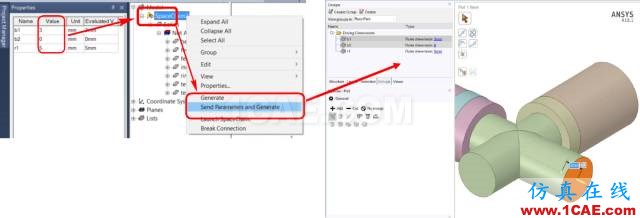

Geometry>鼠標右鍵單擊>Send Parameters and Generate。
8.設置參數優化空間。

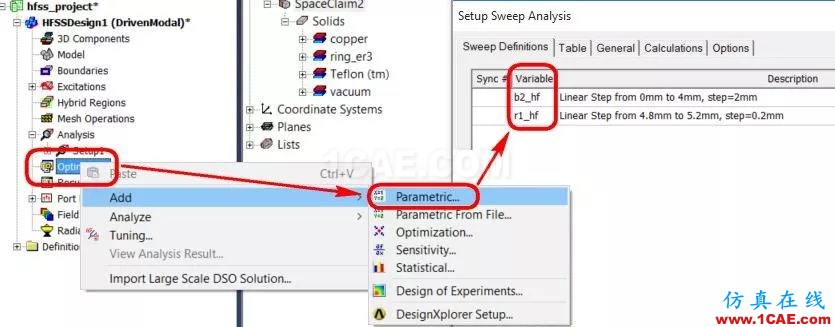

Optimetrics>鼠標右鍵單擊>Add>Parametric>Setup Sweep Analysis。
9.執行優化分析,幾何參數將自動更新。

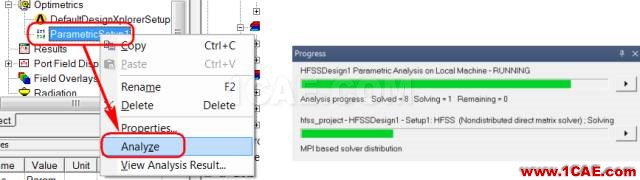

Optimetrics>ParametricSetup>鼠標右鍵單擊>Analyze。

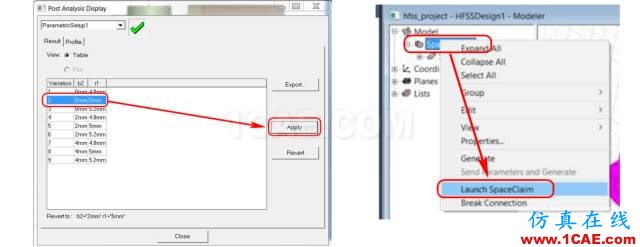

10.后處理時可以通過Post Analysis Display將已有的幾何參數值調出。也可以重新打開Spaceclaim。
Model>SpaceClaim>Lanuch SpaceClaim。
更多關于SpaceClaim的使用經驗和應用場景請參閱書籍《ANSYS SpaceClaim 直接建模指南與CAE前處理應用解析》。
