公司新來的實習生今天犯了一個錯誤:將2.4mm(母頭)-2.4mm(母頭)的羅森博格連接器直接接在SMA(公頭)上,造成連接器損壞。器件損壞尚可原諒,若在儀器使用中也不注意,將會追悔莫及。
作為一名射頻工程師,日常工作中會用到大量的連接器:N頭、BNC、SMA、SMB、2.4mm、2.92mm、3.5mm等,使用哪一種更合適?是否能夠直接相連?需要總結學習,需要經驗教訓。
射頻連接器(圖片源自網絡)
不同的射頻連接器,其結構、尺寸、填充物、適用頻率不盡相同,不同尺寸和結構的連接器不要連接,否則信號質量會惡化,并且會造成連接器損壞。

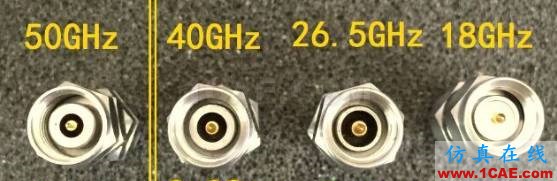

母頭對比(圖片源自網絡)

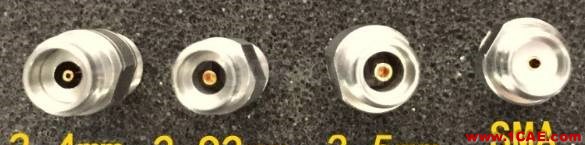

公頭對比(圖片源自網絡)
(1)SMA連接器
射頻同軸連接器是最常用的射頻/微波連接器之一。SMA連接器采用聚四氟乙烯介質填充,體積小,日常適用的頻率范圍是DC~18GHz(也見過到40G的SMA連接器),與3.5mm、2.92mm連接器機械兼容。
(2)3.5mm連接器
3.5mm連接器是外導體內徑為3.5mm,特性阻抗為50Ω,連接機構為1/4-36UNS-2英制螺紋的連接器,工作頻率可達33GHz,采用空氣介質。3.5mm連接器的外導體較SMA連接器厚,機械強度好于SMA連接器。電氣性能優于SMA連接器,而且機械耐久性、可重復性均高于SMA連接器。
(3)2.92mm連接器
2.92mm連接器外導體內徑為2.92mm、特性阻抗為50Ω,內導體直徑為1.27mm、連接機構為1/4-36UNS-2英制螺紋的射頻同軸連接器,工作頻率范圍DC~46GHz。
(4)2.4mm連接器
外導體內徑為2.4mm,特性阻抗為50Ω,采用空氣介質,工作頻率可達50GHz。
工作在不同頻段的器件、線纜、儀器和設備,使用的連接器也不相同,如是德科技的一款信號分析儀N9030A,配置頻率范圍3Hz-8.4GHz時,采用SMA連接器,當配置到3Hz-44GHz時,就采用了2.4mm連接器。使用過程中一定要分清頻率再選擇連接器,若圖一時方便,損壞儀器就得不償失了。
簡單的總結幾點:
(一)頻率越低,連接器的內外徑越大,如N頭、BNC頭等。
(二)采用空氣介質的連接器比填充介質的連接器更脆弱,使用時應當小心。
(三)使用高頻連接器時,盡量使用力矩扳手,輕拿輕放
