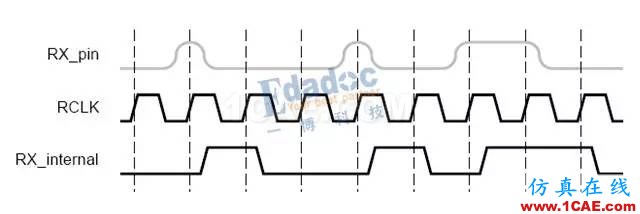

高速串行信號相對于并行信號最主要的就是通信方式的改進,這種通信方式又叫自同步方式,也即兩塊芯片之間通信,其中發送芯片產生的數據流同時包括數據和時鐘信息,如下圖所示。

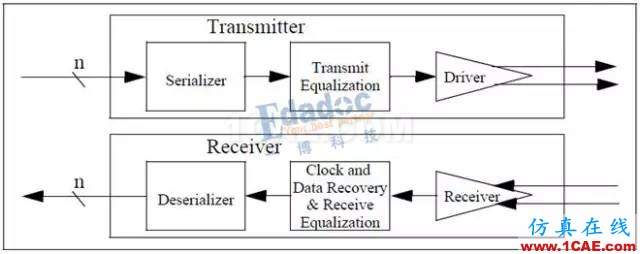

要實現上圖所示的通信,在芯片內部還有更加詳細的一些要求及模塊來操作,具體實現可以參考下圖所示模塊框圖。

這些最主要的模塊包括串行器(也有叫串化器)、時鐘數據恢復(CDR)、解串器以及均衡器等。這樣的設備與源同步接口不同,因?yàn)榻邮諜C(jī)設備包含時鐘和數據恢復(CDR)電路,其基于信號的跳變沿來動態地確定數據信號的最佳采樣點。 換句話說,從數據中直接提取時鐘信息,而不是依賴于單獨的時鐘。本篇我們主要來簡單介紹前面三種必要的模塊,均衡器會在后續的內容中介紹。

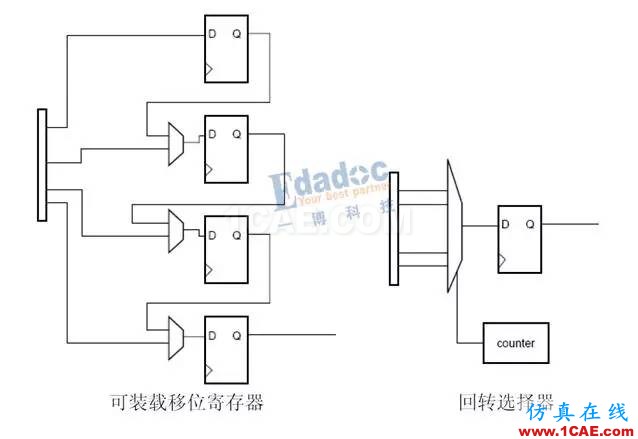

串行器要實現的功能就是并串轉換,簡單來說就是將原本并行的數據轉換成串行的數據。目前有兩種主要的并串轉換方式——可裝載移位寄存器和回轉選擇器。這些方法的簡單邏輯如下圖所示。

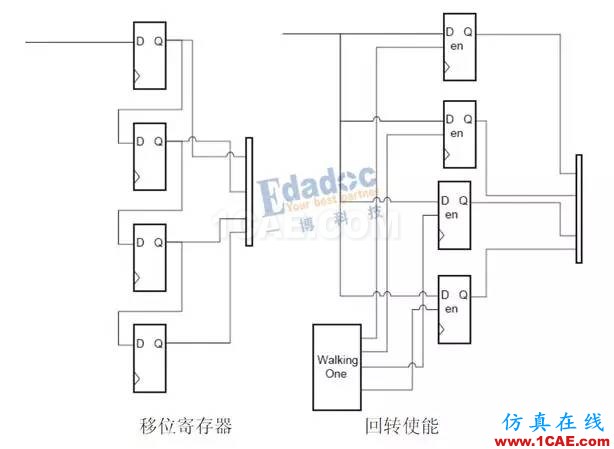

解串器的功能正好和串行器的功能及步驟相反,那就是將串行的信號又重新轉換成并行信號,又叫串并轉換,下面是簡單的邏輯圖。

時鐘數據恢復(CDR)顧名思義就是將數據流里面的數據和時鐘在接收端恢復出來,說起來感覺很簡單的樣子,但實際上如下圖所示時鐘恢復過程無法產生一個共用時鐘或者同數據一起發送的時鐘。作為替代,由鎖相環(PLL)合成出一個與輸入串行信號的時鐘頻率一致的時鐘,也即PLL能根據參考時鐘和輸入信號來產生鎖定于輸入信號的新時鐘,所以PLL對于Serdes的接收也是至關重要的。

這就是我們的串行信號,呈現出來的確實是比較簡單,無非就是幾對差分線路,但內部的操作卻非常復雜。雖然簡化了PCB設計,但對芯片的設計挑戰巨大,因?yàn)橛懈嗟哪K集成在芯片內部了,這個對于我們PCB這塊來說是看不到的,相當于一個黑盒子,典型的少林寺掃地高僧,簡直深藏不露啊。
