手機上的村田連載一：天線

2017-02-26 by:CAE仿真在線來源:互聯網

近年的無線電終端裝配了多個無線電通信系統,以智能手機為代表的多功能化不斷發展。由于各種無線電通信系統所使用的頻段都不相同,因此必須分別準備天線。為了在手機終端內的有限空間裝配多個天線,要求天線實現小型化。天線是根據所使用的頻率波長設計的,因此,頻率越低波長就越長,天線也就越大。

尤其是MDTV (ISDB-T/CMMB/DVB-H) 用天線,因為使用UHF頻段 (470-800MHz) ,所以天線很難實現小型化。可以通過用電感器調整諧振頻率的方法實現小型化,但是需要選定考慮到天線特性惡化的零件。此外,已開始使用的LTE也要求天線能夠涵蓋700MHz頻段和多個波頻帶。尤為引人注目的一項技術是切換方式,即用開關等切換1個天線單元,從而改變頻率。該切換方式有時也采用集中常數 (電感器、電容器) ,與開關一起調整頻率。

本文將介紹MDTV用變頻芯片電介質天線的電感器選定示例。變頻芯片電介質天線改變天線的諧振頻率,涵蓋了超過相對帶寬50%的470-800MHz頻段。采用變容二極管來改變頻率,按頻道切換頻率。由于本天線實現了小型化,因此可以采用LQW系列,內置于手機終端內。

圖1: Appearance of Antenna

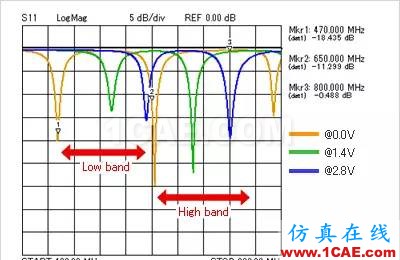

圖2: Return Loss Curve

用于天線的電感器的選定方法
以調整頻率為目的在天線上使用電感器時,為了避免使天線的輻射特性惡化,必須選定可以提高Q值、降低插入損失的電感器。此外,為了減少諧振頻率的標準離差,電感器的偏差越小越好。除此之外,具備豐富的常數值種類也是一個選定因素。天線容易受外圍環境的影響,每次改變終端內部規格都必須仔細調整頻率。

下一項就電容器的Q值對天線特性的影響和偏差引起的頻率標準離差,介紹應用到變頻芯片電介質天線上的事例。
