射頻工程師一天到晚都在忙啥？

2016-12-28 by:CAE仿真在線來源:互聯網

每年的七八月份,都是高校“畢業季”,又要有一批電子專業的學生走上工作崗位,其中一定會有一定數量的畢業生從事射頻工程師的工作,那么這些射頻工程師的具體工作內容有哪些呢?

根據本人從事射頻工程師崗位10多年的經驗,這里做一下總結,希望可以給學弟學妹們更快入門帶來幫助。

首先射頻工程師必須要掌握電路系統分析的技術,這也是工程中不可缺少的一環。有些通信設備公司的項目中,射頻工程師需要負責對整個RF系統的電路進行系統分析,指導系統設計指標、分配單元模塊指標、規范EMC設計原則、提出配附件功能和性能要求等等;

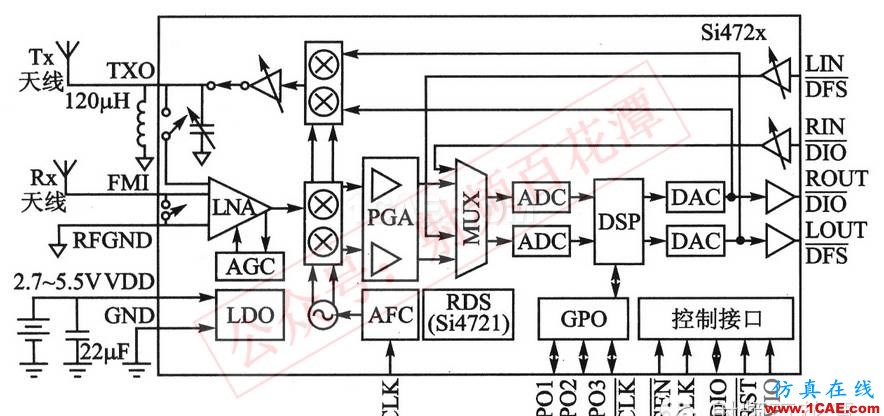

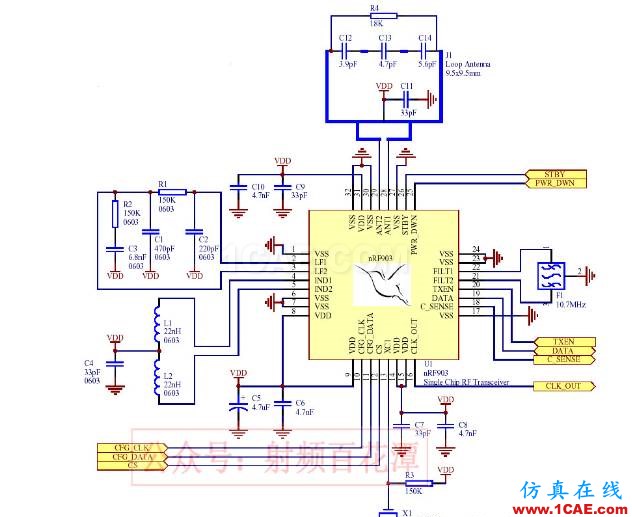

其次,射頻工程師還要做電路原理設計,包括框圖設計和電路設計,這是射頻工程師所必須具備的基本技能。這也是由系統設計延伸而來的,如何實現系統設計的目標,就是電路原理設計的目的,它也是器件選型評估的“前因”,因為設計電路的過程也是一個器件選型的過程。

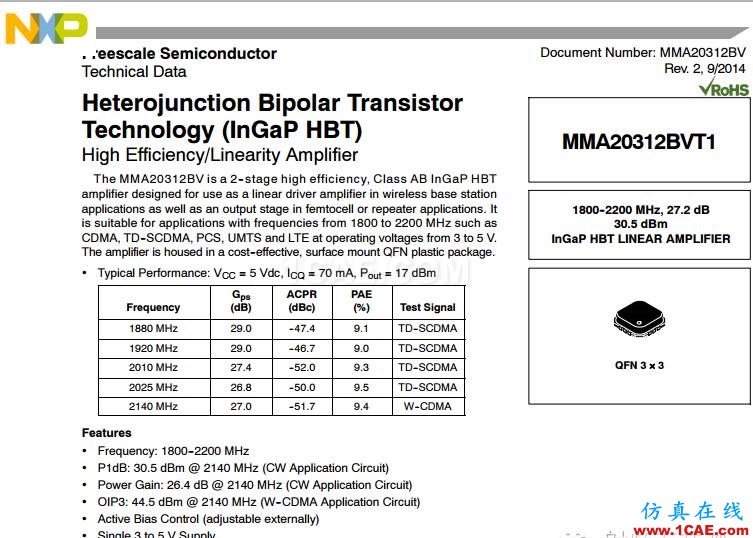

第三,射頻工程師必須要做器件選型與評估,要實現電路的指標要求,選擇合適的器件是必不可少的,這個過程其實與電路原理設計是同時進行的。如何選擇相應的器件,相比較而言同類型器件中哪一個更合適我們的產品設計?成本、性能、工藝要求、封裝、供應商質量、貨期等等,更是需要考慮的因素。

第四,射頻工程師還要做軟件仿真,不管是ADS,MWO,Ansoft還是CST、HFSS,反正你總得會一到兩個仿真軟件的使用吧。仿真軟件不能讓你的設計達到百分百的準確度,但總不會讓你的設計偏離基本方向,起碼它們在定性的仿真方面是準確的。所以一定要學會使用一至兩種或更多種仿真軟件,它的基本作用就是讓你能夠定性的分析你的設計,誤差總是有的,但是它能增強你的信心。

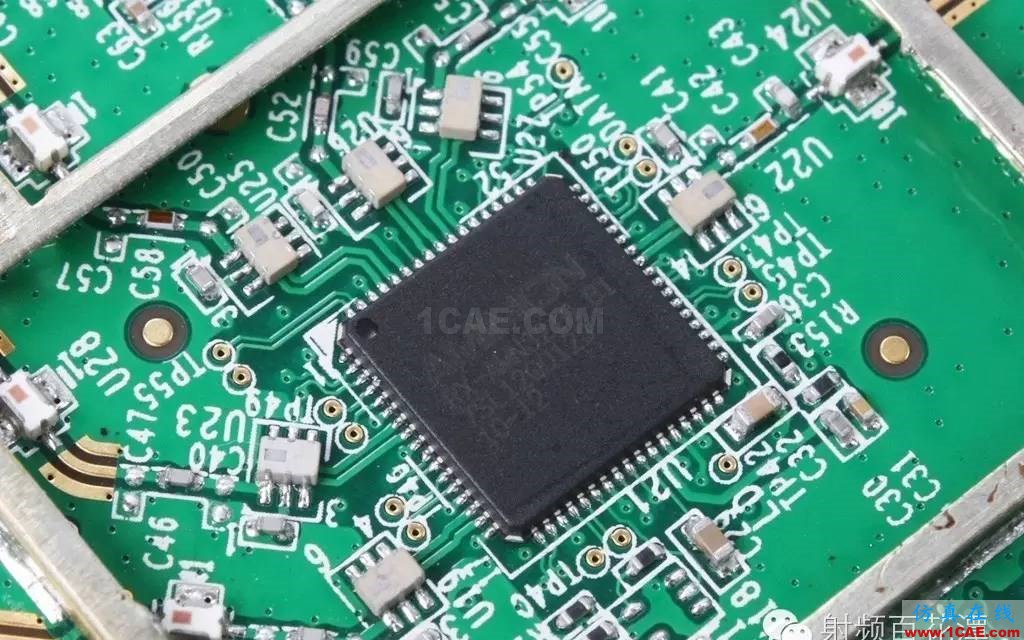

第五,射頻工程師的PCB LAYOUT水平一定要好,原理就好比理論基礎,一萬個應用可以只依據一個理論,幾個產品也有可能只有一個原理圖,只要它的布線不一樣,好比手機,同一個手機方案很多公司都拿來設計,原理圖是一樣的,但是不同的公司布出來的PCB板不一樣,一個是外型不一樣,一個是性能也有差異。性能的差異,其實就是PCB LAYOUT的差異。符合要求的PCB,其布局與布線兼顧性能、外觀、工藝、EMC等方面。所以,PCB LAYOUT也是一個非常重要的技能。

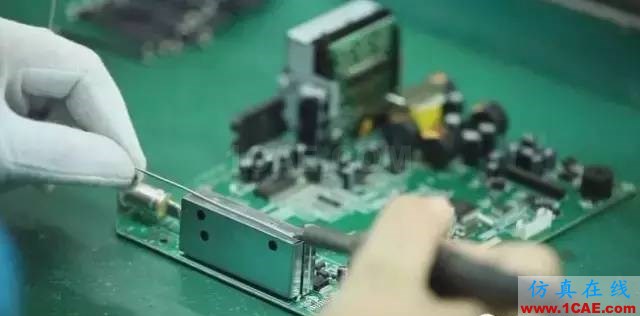

第六,射頻工程師還要學會做調試分析。這個調試和生產調試不一樣,生產調試是指令性的,研發產品的調試的重點在于發現問題和解決問題。調試是一個總結和積累經驗的過程,不是說通過調試來積累調試經驗,而是通過調試來積累設計經驗;很多問題可能在設計時沒有被發現,那么通過調試發現以后,就知道以后在設計時如何規避這些問題,如何改善這些問題。調試也是一個實踐理論的最有效途徑,我們可以通過調試過程來定性理解理論知識。

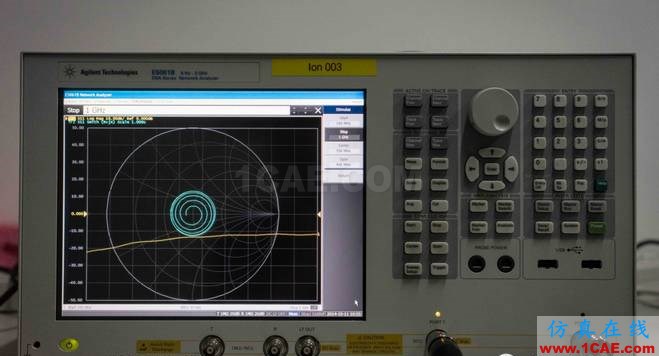

第七,射頻工程師還要對自己的作品進行測試,其實測試是為調試服務的,調試是為設計服務的(設計是為市場服務的)。射頻工程師必須熟練使用各種射頻測試儀器,不管是頻譜分析儀、網絡分析儀、信號源、示波器、功率計、噪聲系數測試儀、綜合測試儀等等。不會測試就很難有效調試,不能發現問題如何得到提高呢?所以不要輕視測試技術,其實放眼國外RF企業,真正的高手都是從設計轉到了測試技術,中間的原因值得我們思考。
