電磁分析基本等效電路【重要】

2016-12-01  by:CAE仿真在線  來源:互聯網

電磁分析一般會拋開一些復雜性,去分析重點的對象。

比如,用儀器檢測一個天線的特性,儀器就會被簡化成下圖黃色框框內的簡單電路,只有幾個特性:輸出阻抗Zo,輸出功率P(入射功率),輸出電壓Vs,還有頻率,其他的內部電路均不考慮。

在做天線阻抗匹配的時候,也是一樣,把天線看成一個簡單的輸入阻抗Zin電路(電容電感)。

這就是等效電路,是所有RF、電磁分析的基礎,是每個初學者都要有的一個思路。

因?yàn)槭褂玫刃щ娐?分析起來就大大簡化了,思路更為清晰了。

需要了解的是:

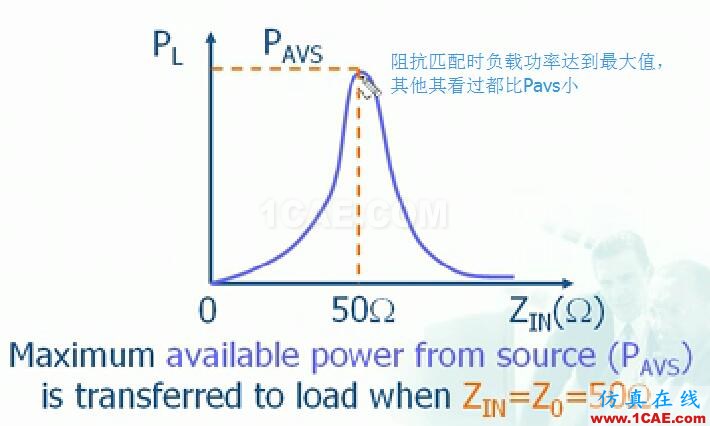

1、當Zo==Zin時整個輸入電路達到輸出功率P,此時是能達到的最大功率,這就是阻抗匹配的目的,使得輸入功率最大

2、P進入輸入電路后,一部分被Zin消耗,一部分還會反射回來,阻抗匹配的時候反射功率Pr最小。
