一、功能描述
手機不間斷地與基站聯系,依靠天線接收和發射電磁波,天線釋放出的電磁輻射功率約440微瓦/ 平方厘米。
二、與周邊器件的裝配關系
主要是用接觸彈片來與PCB接觸的
三、在整機中的定位方式

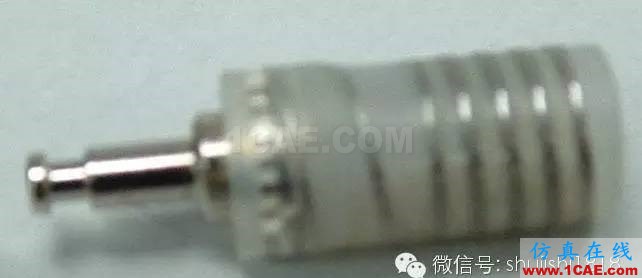

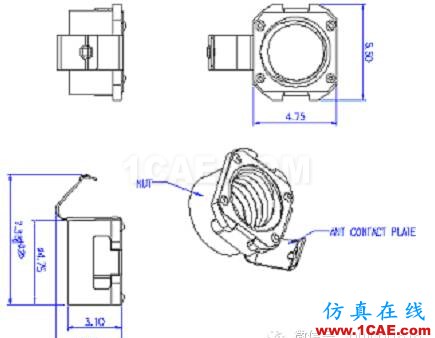

1. 螺旋式:這種方式簡單可靠,早期使用后道工序從外面壓入銅螺母,現在則更簡單,用下圖連體彈片螺母,塞入殼體即可。

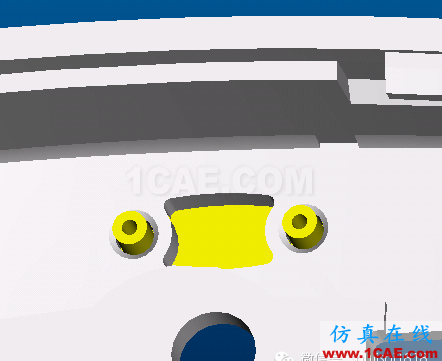

2、卡鉤式:這種方式相對復雜,主要是針對外形是非旋轉體天線時用的結構。
3、
鎖洞式:內部鎖螺絲,強度和接觸可靠。
4、 拉桿式:相對復雜,需要占用較大空間,這種天線靈敏度較其他天線好。
5. WLAN式天線:

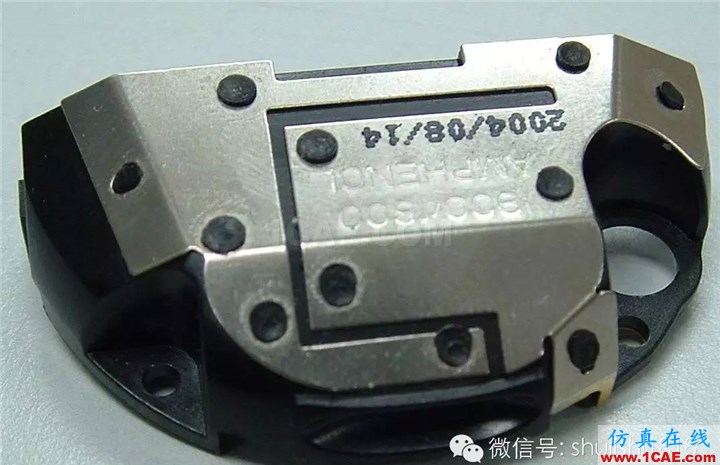

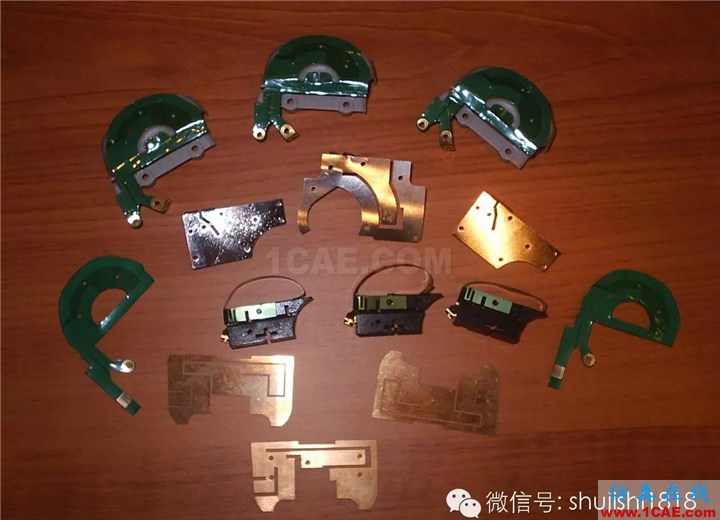

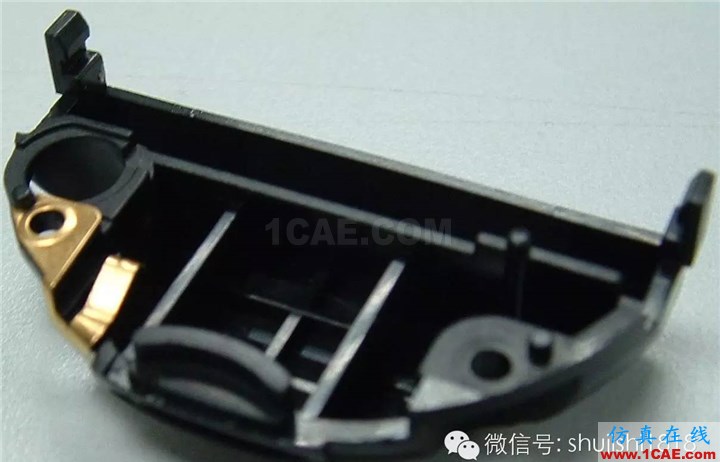

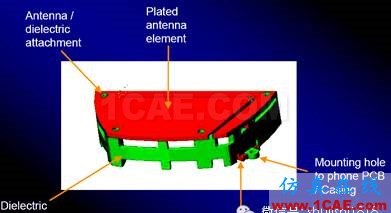

6、內置式:要求較大內部空間,結構尺寸調試復雜
四、設計注意事項
1、螺母式天線設計

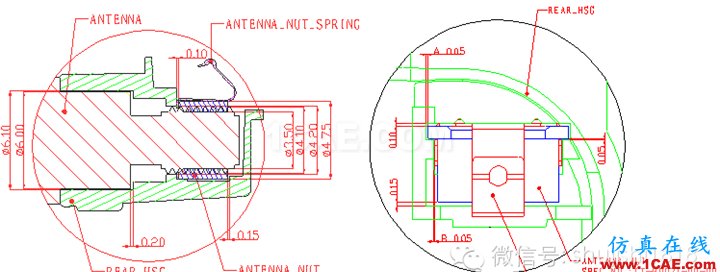

ANTENNA_NUT_SPRING上端有4個凸點,是為防止ANTENNA在擰入時ANTENNA_NUT發生小角度旋轉,須在REAR_HSG上設計對應的定位結構,尺寸A和B可以設計成零對零。

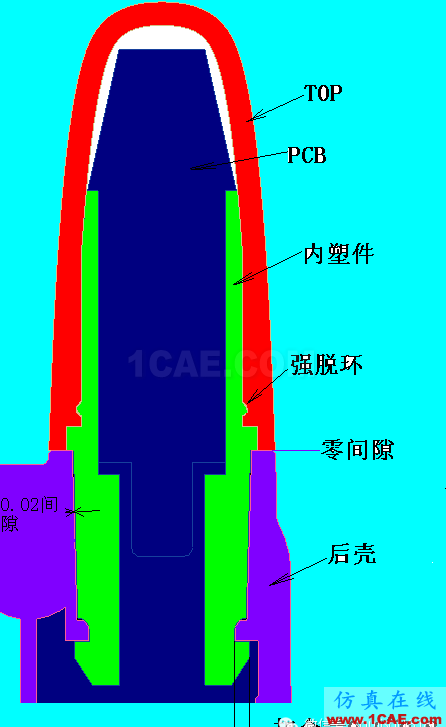

2、插拔式天線設計
五、典型材料應用
1. 外殼:PC、TPE、TPR、TPU、PC/ABS、ABS、SANTOPRENE等材料。
2. 內部線架:PA6
3. 固定螺桿:銅電鍍鎳
4. 線圈:磷青銅線電鍍金或鎳
5. 接觸彈片:鈹青銅電鍍金、磷青銅、不銹鋼、高碳鋼等
6. PCB印刷線圈板:FR4
