哪位前輩能否幫我解決電容爆炸的問題,小弟萬分感激,可以參考以下圖片,跪求建議!
![[討論] 射頻功放退耦電容爆炸的解決方法HFSS培訓的效果圖片1](http://m.ap319.cn/i/g/5c/5cdc06522fef5673d7ae06eed0cf0e29r.jpg)
![[討論] 射頻功放退耦電容爆炸的解決方法HFSS培訓的效果圖片2](http://m.ap319.cn/i/g/9e/9ed116cfe8e8ce74a8c379d990b6df94r.jpg)
![[討論] 射頻功放退耦電容爆炸的解決方法HFSS培訓的效果圖片3](http://m.ap319.cn/i/g/10/10c611d44c3f7de8f291e9a8212560c6r.jpg)
把GND和供電拉得遠離射頻線,GND 做大。
![[討論] 射頻功放退耦電容爆炸的解決方法HFSS培訓的效果圖片4](http://m.ap319.cn/i/g/a2/a28cad0501baabaea3a4cd53e187da66r.jpg)
fantastic00
![[討論] 射頻功放退耦電容爆炸的解決方法HFSS分析圖片5](http://m.ap319.cn/i/g/ed/edc12a9f8b8b0f469b0bd0aa98affc71r.jpg)
huxz11
可以先接更高耐壓值的電容,然后測量其工作時電壓峰值或者波形,頻率!。
功率信號能出的來嗎?本人認為兩種可能導致電容燒毀。1:電壓擊穿,如果匹配做的好,檢查電容承壓值,平均要大于直流電壓(最好2倍附近),2:檢查電路匹配,耦合,泄漏等,是否是通過該電容電流大,導致燒毀(功率相關)。
wangbo88888
wangbo88888

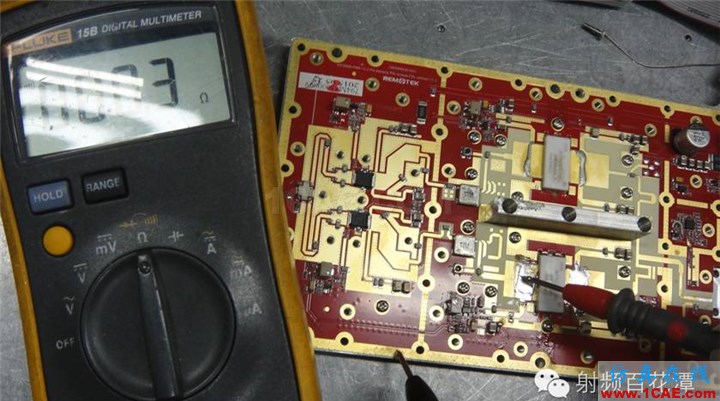

第二圖管子柵極和地的阻值不對
電容的使用要注意溫度和時間參數,不確定你使用場景的熱情況,高溫時電容的參數會發生很大的漂移,可能你選型電容時候有問題,要充分考慮降額
huliang375
AiLaoPo77
我也發現有10uf電容燒的現象,我用的是1206 50V,改為12010問題解決,估計是你的電容耐壓值不夠

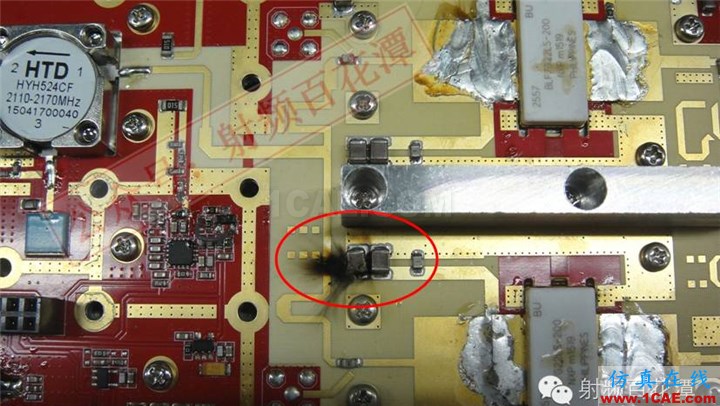

功放退耦電容問題。那個電路實際是產生了自激。導致電路電流異常,柵極產生較大的電流,引起電容燒毀。從三用表的指示就可以看出,放大管的柵極已經短路了,放大管管殼已變色,說明芯片大面積燒毀。第一和第三圖是漏極電源去耦電容燒毀,除電容耐壓低,電容ESR高之外,功放負載失配也可能產生加倍的電壓,燒毀放大管和電容。
