HFSS中激勵端口的模式、模式數到底是什么東西？(mode of electromagnetic wave)

2016-11-25  by:CAE仿真在線  來源:互聯網

做電磁分析的人都知道,在設置激勵端口的時候,都要設置模式數,今天就來討論一下這個模式數和模式都是些什么東西。

模式數:1為主模(該模式中頻率最小的那個),2為次模,更大的模式數為高次模,高次模有無窮多個

模式:在給定邊界條件(包括無窮遠處輻射條件)下可能獨立存在的確定的電磁場分布規律,又稱場型。電磁波模式在數學上是無源麥克斯韋方程在所給條件下的線性獨立的特解,它們有無窮多種。

為什么會出現無限個模式,是因為麥克斯韋方程中存在正余弦函數(cos,sin),函數里面帶有mn參數,大家知道:

y=0=sin(nX)中對于一個給定的值y=0,由于方程曲線沿著x軸是無線循環的,那么nX可能等于0,π,2π,3π...無窮多個解滿足方程。

高階模式:即高次模,有些資料在TE₀₁,TE₂₃,TM₁₀,TM₁₂等等這些標記,下標的數字,就是模式指數(TM_mn,mn為整數,不能同時取0即可),一般主模為01或10,其余的都是高次模

傳輸模式:即傳輸時的電波模式,即TEM,TE,TM模式橫波。

電磁波的模式與傳輸模式是相同概念。

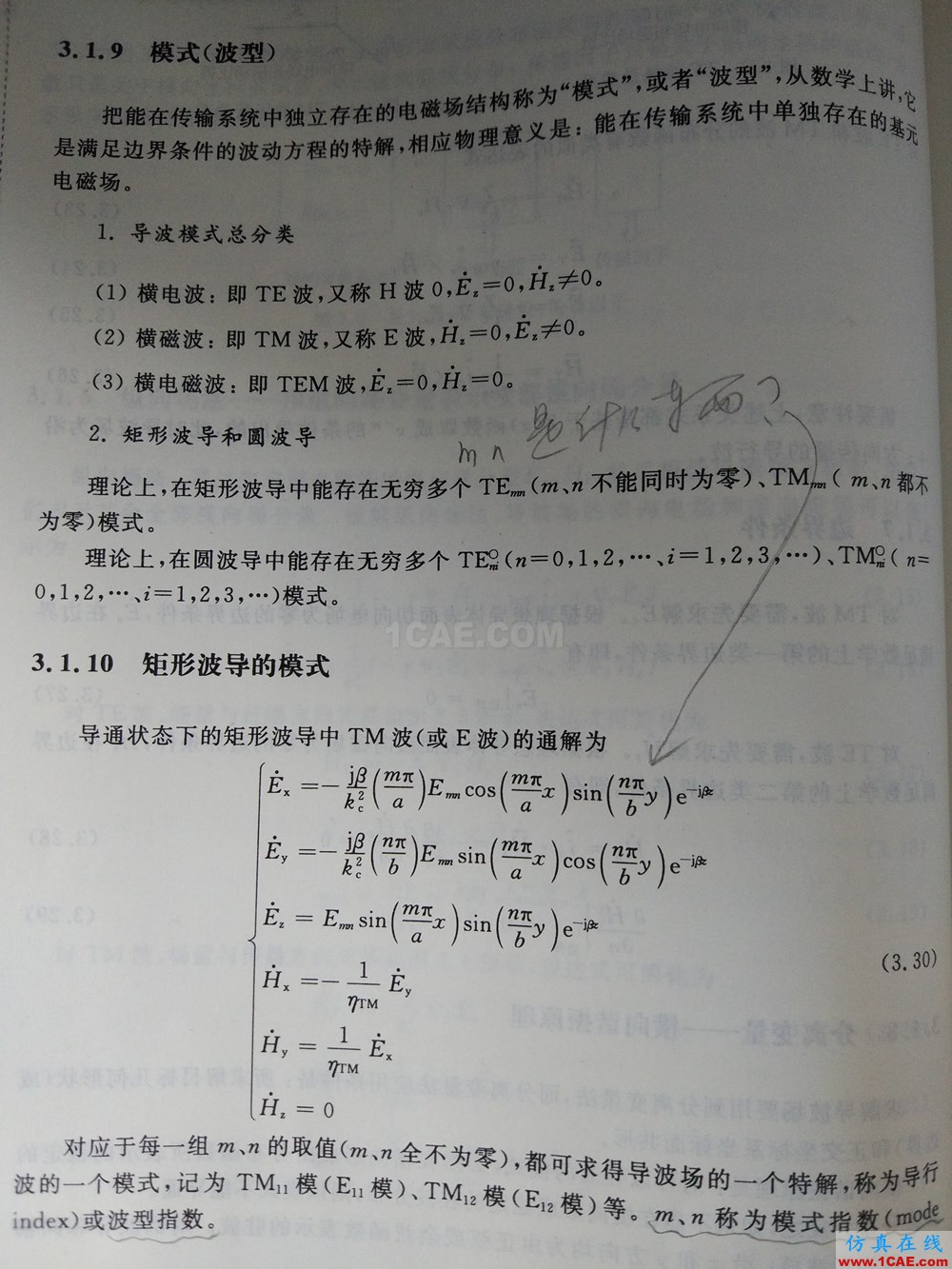

下面這本書的解釋,從理論上告訴各位,什么是模式,什么是模式數:
