ANSYS開關電源設計解決方案

2016-11-05 by:CAE仿真在線來源:互聯網

一、開關電源設計面臨的挑戰
隨著電力電子技術的發展和創新,開關電源以其體積小、效率高和容量可并聯拓展的特點迅速得到了廣泛的應用。但是,隨著系統對電源高頻、低耗、低噪音、抗干擾的可靠性要求越來越高,開關電源的設計面臨著以下難題:

1.低損耗開關器件、高性能磁性材料、小型化電容的設計和選擇問題

2.電感、變壓器等關鍵部件的精確設計問題

3.PWM開關技術的創新問題

4.PCB板和裝置的EMI\EMC問題

5.開關電源降噪技術的創新問題

6.開關器件等主要部件的熱、溫升問題

典型的電源系統架構如下:

二、ANSYS的電子設備EMC\EMI解決方案

針對開關電源所面臨的上述挑戰,ANSYS推出了一套完整的設計仿真解決方案,如下圖:

該解決方案的主要特點如下:

1. 方案全面,涉及到開關電源設計中關注的磁性元器件、拓?fù)潆娐贰⑾到y(tǒng)電氣性能以及系統EMI\EMC分析;

2. 工具專業,解決方案的所有工具都是業界領先的分析工具;

3. 無縫集成:都是ANSYS的工具,是統一的分析和優化平臺,無縫集成。

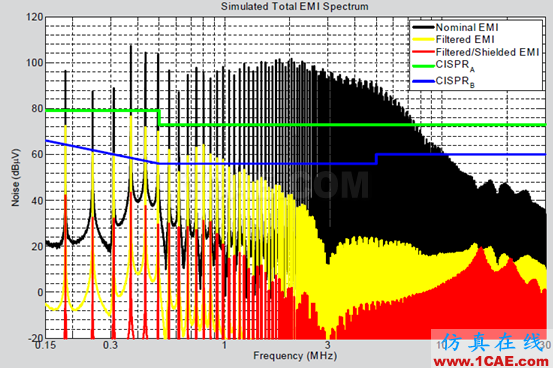

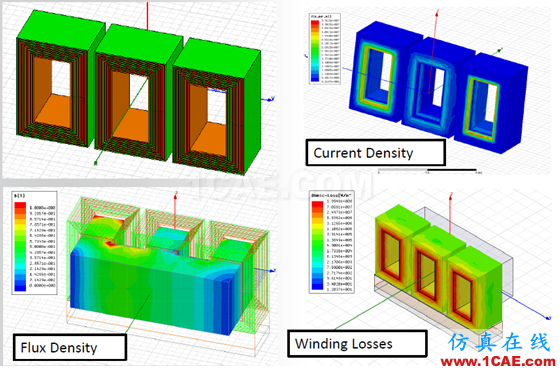

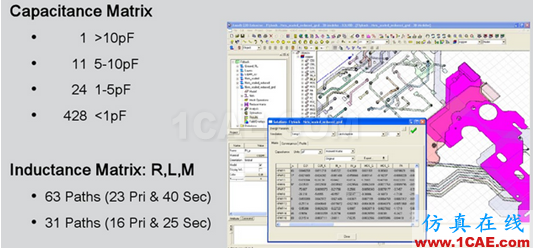

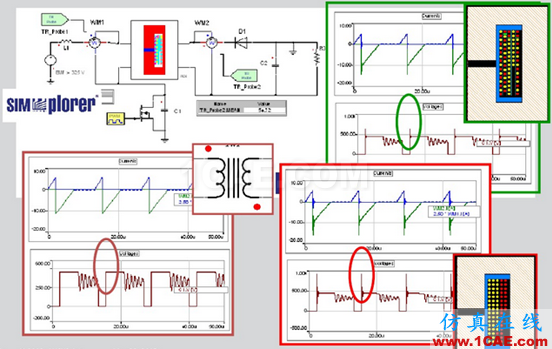

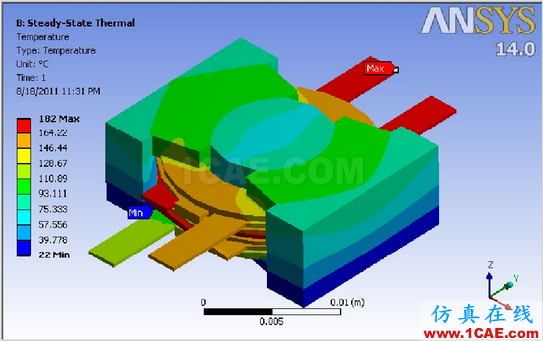

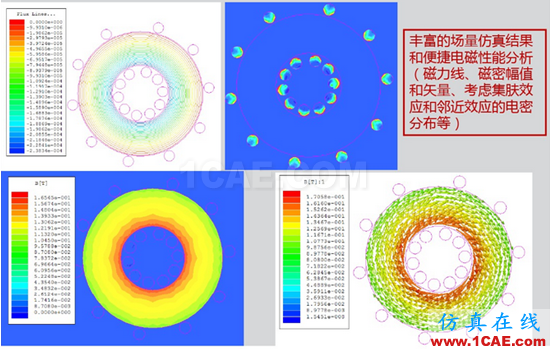

三、典型應用

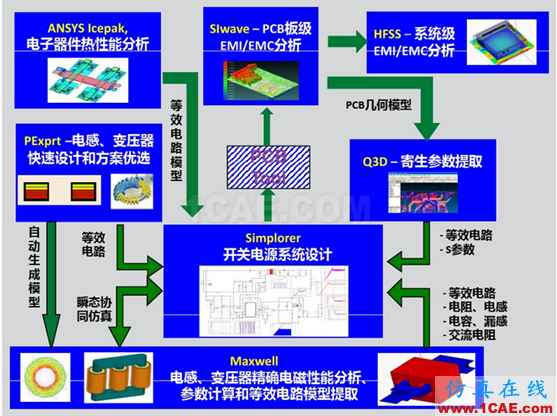

基于ANSYS的開關電源設計仿真流程如下圖:
