3D手機天線制作革命性工藝——美國Optomec Aerosol Jet? 氣流噴印技術，傳統LDS替代方案

2016-11-01  by:CAE仿真在線  來源:互聯網

  技術原理

  依據氣體動力學原理,通過氣動(或超聲波)裝罝將納米導電油墨(1-1000Cp)霧化,生成3-5微米小滴(Droplets),借助氣體將其傳輸至噴印頭;噴印頭更配罝高壓氣墻,使噴嘴能在1 - 5mm高度下,配合dxf 導入文件直接驅動控制下,把霧化墨精確噴功在基材上,獲得目標圖案, 實現準確的打印2D或3D線路。

  氣流噴印優勢在于油墨使用范圍廣,除了導電油墨,更包括電解質,聚合物和粘合劑等,并且可以在低溫基板上沉積這些材料從而實現一系列的應用。

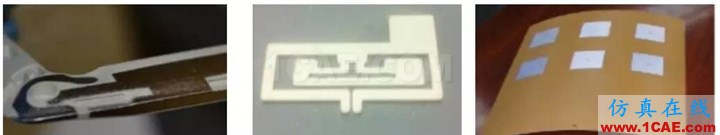

  手機天線噴印

  目前,此工藝已應用到移動設備天線中,如:LTE、NFC、GPS、Wifi、WLAN和BT等。Optomec Aerosol Jet 氣流噴印工藝由數字化控制,使用導電性納米銀油墨噴印天線,整個過程可以精準控制材料沉降的位置、形狀和厚度;無需電鍍,無涂覆,免除在制程中使用污染環境的化工材料。機臺配置可以由單個噴印頭增至四個,提高生產效率,平均每周可生產3萬個面積大小為300㎜?的天線。

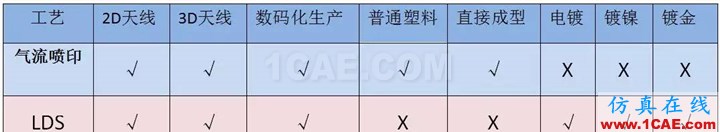

  Aerosol Jet氣流噴印與 LDS 的比較:

  Aerosol Jet氣流噴印優勢:

  適用於標準塑料基材,不需要添加物,無需涂層;

  環保化制作流程,無需電鍍,簡化廢料處理;

  成本比LDS工藝降低;

  2D、 3D天線都可對應;

  數字化生產;

  直接成型,快速制作新設計樣品…等

  其他應用

  Aerosol Jet氣流噴印技術更可以替代其它傳統制線工藝,更比噴墨印線技術應用范圍更廣。例如:

  高效太陽能電池;

  高效燃料電池;

  EMI屏蔽盒;

  薄膜晶體管;

  嵌入式電阻,天線,感應器,傳感器等。
