搜索射頻微波濾波器（6）-波導濾波器
2016-10-30 by:CAE仿真在線 來源:互聯網

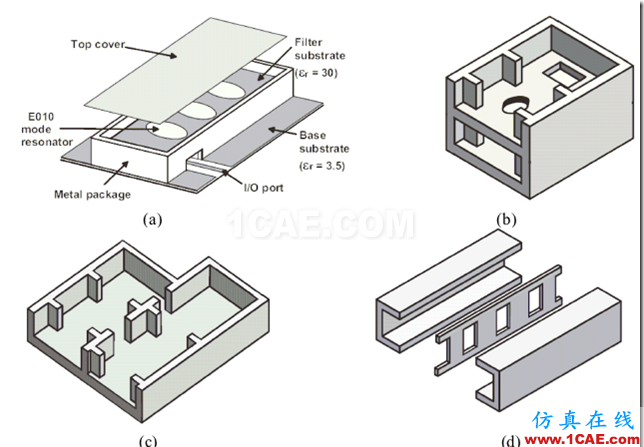

矩形波導濾波器常見類型

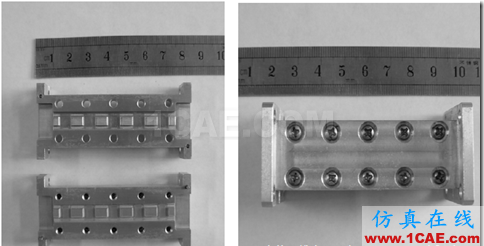

適合于批量生產的波導濾波器

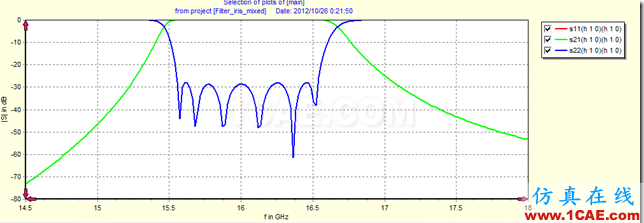

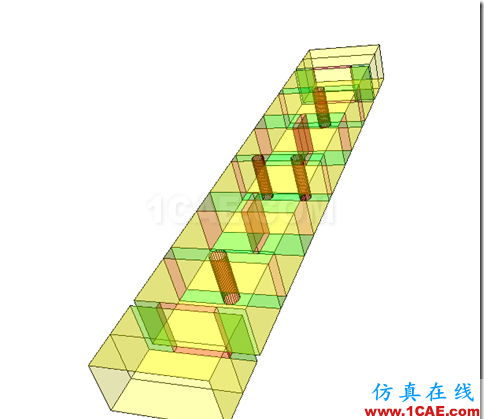

(1)Iris,Post,Metal-Insert 混合波導濾波器

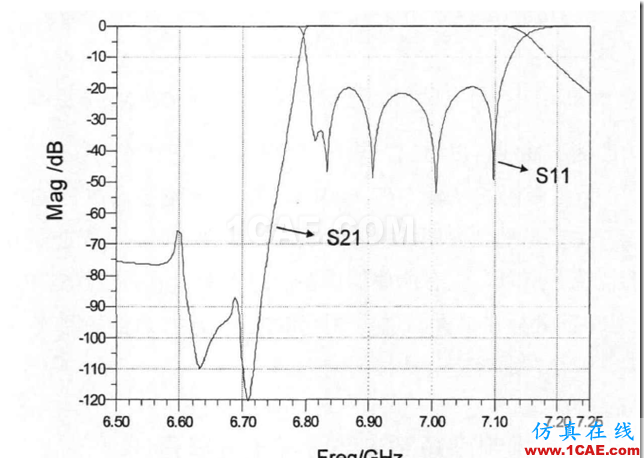

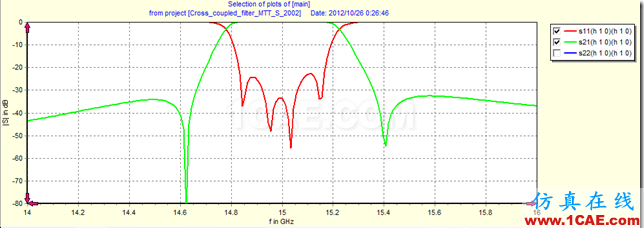

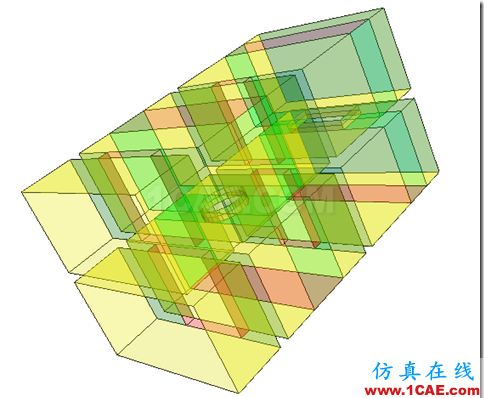

(2)交叉耦合波導濾波器

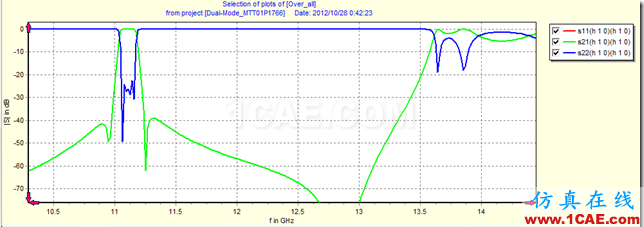

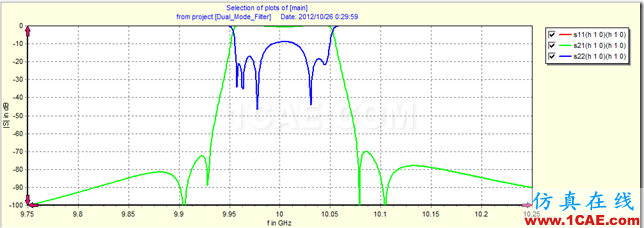

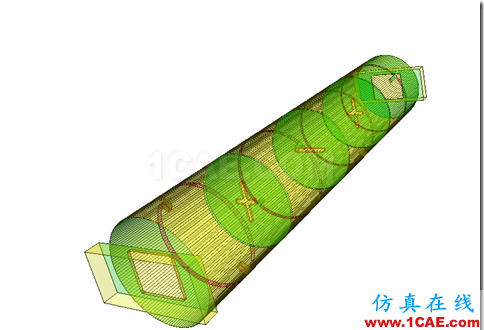

3. 波導雙模濾波器

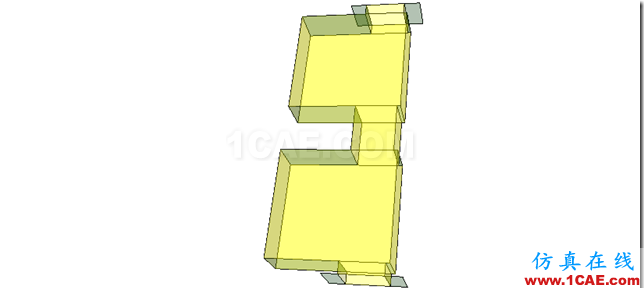

簡并模過模濾波器:方波導雙模濾波器,基于矩形波導中的電感不連續性。

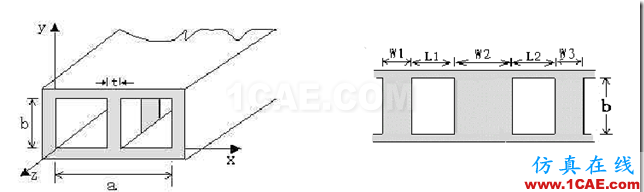

4. E面膜片

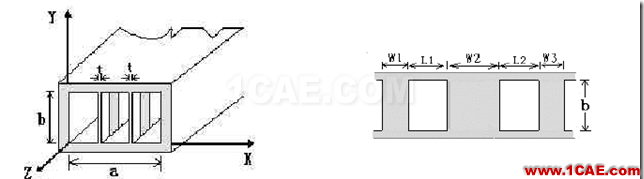

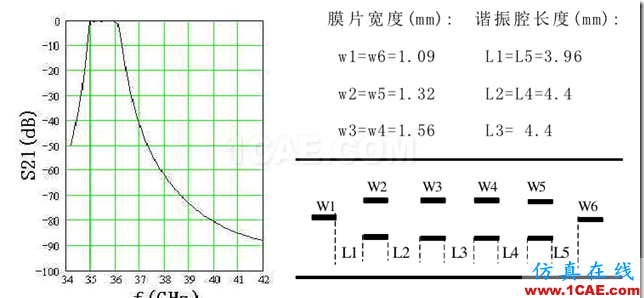

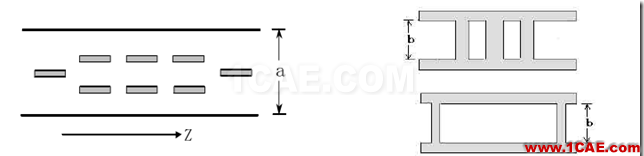

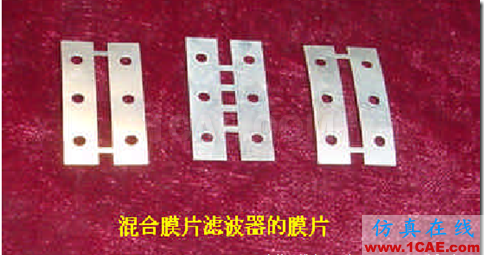

單金屬膜片 E 面濾波器阻帶特性并不令人滿意,特別是高端阻帶抑制度差;雙金屬膜片結構,有效地改善了阻帶特性,但在相同帶寬條件下濾波器每級膜片的尺寸將會更小,所以這種結構難以實現帶寬較寬的的濾波器?；旌辖饘倌てY構,輸入、輸出采用單膜片,級間采用雙膜片,綜合解決帶寬和濾波器的高端抑制度問題,并且在結構上易于實現。

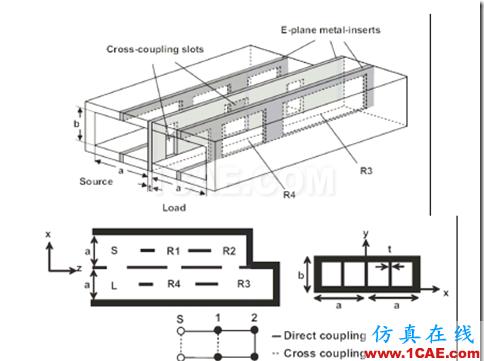

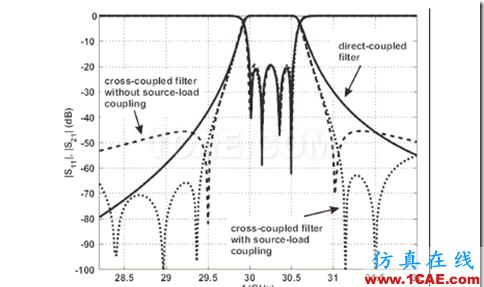

含源端負載端耦合交叉耦合4諧振器折疊E面金屬片插入濾波器

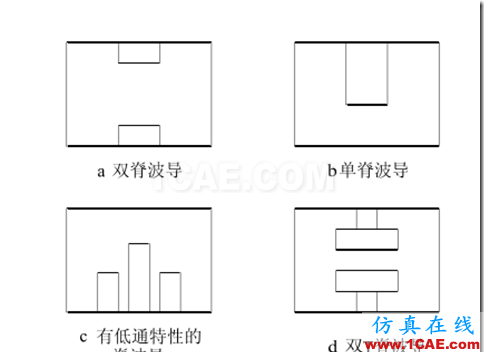

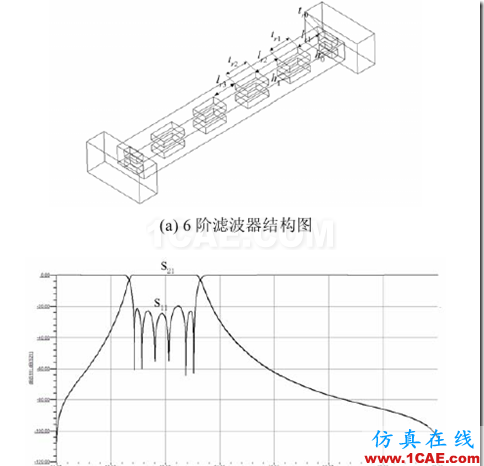

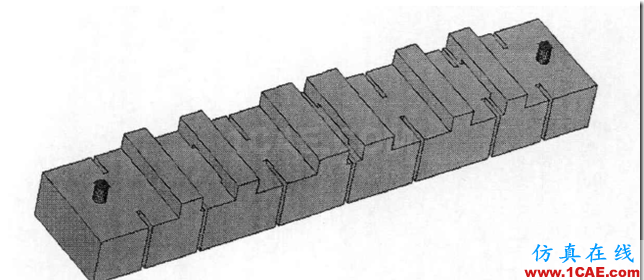

5. 消失模波導濾波器
截至波導中消失模的特性使得截至波導段對 TE10模呈現電抗特性,在截至波導中加載對消失模呈電容特性的結構時,就會產生諧振現象。而多個這樣的結構級聯在一起,便能實現濾波特性,這就是消失模波導濾波器的基本原理。最初,金屬圓柱、調諧螺釘通常被用作諧振元件。而在近些年,脊波導結構已被用于消失模濾波器的設計。
6. 短路枝節
波導短路支節就是在主波導上連接一段終端短路的波導傳輸線。由3.2.5節的傳輸線諧振器理論可知,在波導E面上的短路支節相當于在波導上串聯一個諧振器。

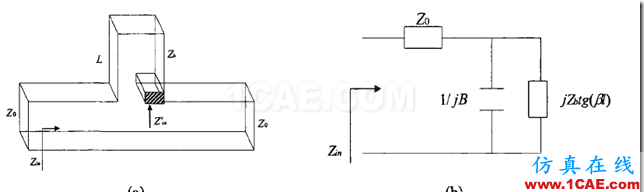

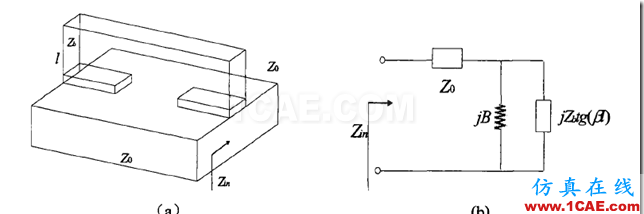

波導E面短路支節及其電容加載等效電路
【參考文獻】
馬敏,《E面金屬膜片波導濾波器的研究》,2003.
王春艷,《波導雙模濾波器設計》,2009.
杜勇,《消失模波導濾波器及正交模耦合器的設計》,2011.
劉榮軍,《短路支節在波導濾波器中的應用》,2008.
