在許多電磁仿真應用中,導體厚度不是影響器件電性能的關鍵因素,并且去掉導體厚度還可以提高解決效率。今天小編就和大家聊聊HFSS二維薄片或面上的的邊界設置應用技巧。首先,我們來看兩個例子:
二維薄片和三維實物的仿真結果對比如下圖:
二、微帶濾波器鋪銅厚度的影響

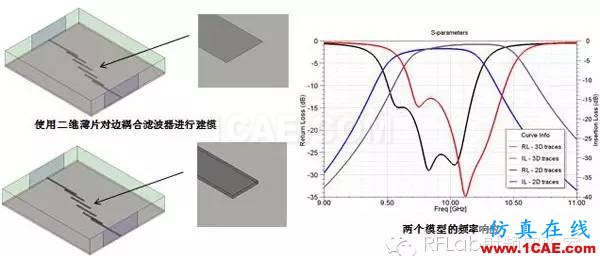

二維薄片和三維實物的仿真結果對比如下圖:
由上面兩個例子對比可知,并不是所有時候三維導體模型都能用二維薄面來等效的。對于貼片天線,采用三維或二維導體無區別,因為導體側邊效應不影響器件性能。而在耦合線濾波器中,由走線厚度產生的側邊效應會產生顯著影響,故厚度不能忽略。
應用技巧1.利用側邊耦合的邊耦合微帶濾波器和其他利用走線間緊耦合實現其電性能的應用;如端耦合,并聯耦合,梳狀濾波器等。仿真時需要對導體建立三維模型;
2.當導體厚度大于趨膚深度時,二維薄面對三維導體有很好的近似,此時導體鋪銅在電磁場仿真中通常被作為二維物體,因為需要剖分網格的面越少,計算的效率越高。
