搜索Fluent動網格【4】：DEFINE_CG_MOTION宏實例
2017-05-08 by:CAE仿真在線 來源:互聯網
DEFINE_CG_MOTION宏通常用于定義剛體部件的運動。本文以一個簡單的案例描述DEFINE_CG_MOTION的使用方法。
案例描述

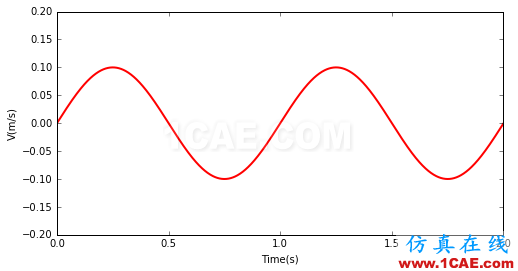

本次計算的案例如圖所示。在計算域中有一個剛體塊(圖中的小正方形),其運動速度為:
由速度方程可知其運動周期為1s。
計算域空間長度0.1m,寬度0.03m,剛體塊位于計算域中心,其邊長為0.01m。采用Design Modeler創建幾何模型。
網格
采用三角形網格,網格尺寸1mm。
UDF
UDF可寫成:
#include "udf.h" DEFINE_CG_MOTION(velocity,dt,vel,omega,time,dtime) { vel[0] = 0.1* sin(6.28*time); }動網格

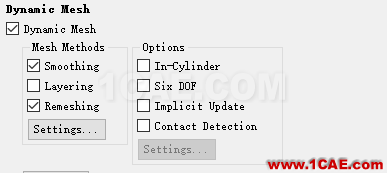

激活smoothing與Remeshing。
其中smoothing參數保持默認設置。

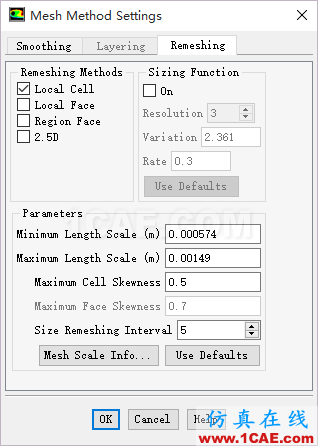

Remeshing參數如下圖所示。
視頻操作
