Abaqus顯式算法中不能使用多核的情況及解決辦法

2017-03-01  by:CAE仿真在線  來源:互聯網

經過簡單的測試,在使用Dynamic explicit時由于使用了多核,從而導致ABAQUS報錯的情況有兩種,第一種很變態,因為你根本看不出來是因為使用多核的情況下發生錯誤的,因此在無計可施時建議各位施主去掉多核。

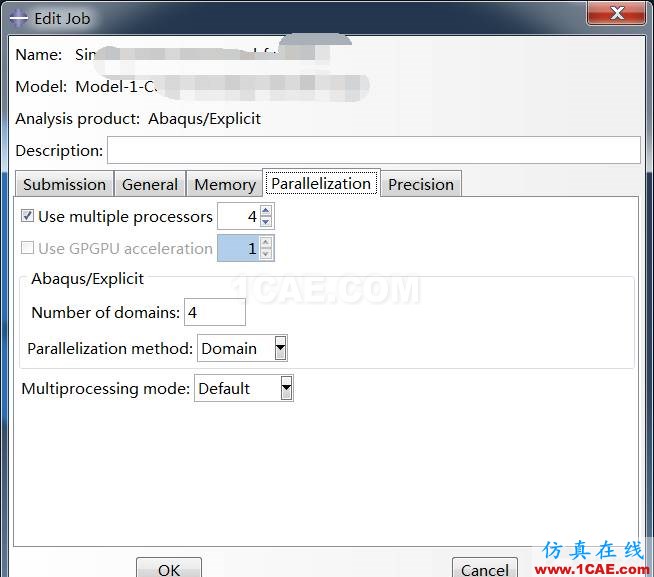

下面圖文講解一下如何設置才能發生(關鍵是教你如何解決)這樣的錯誤

話說黃裳的武功為什么這么好

1

Abaqus/Explicit Packager exited with an error - Please see the status file for possible error messages if the file exists.

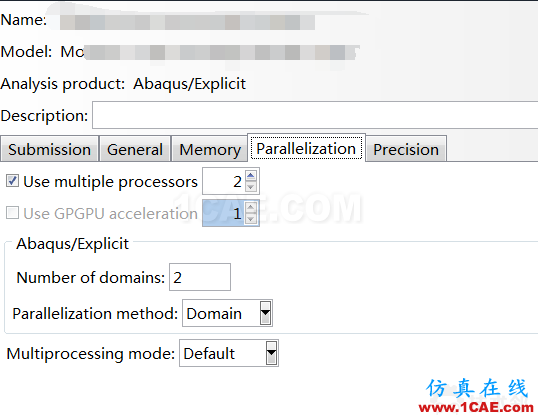

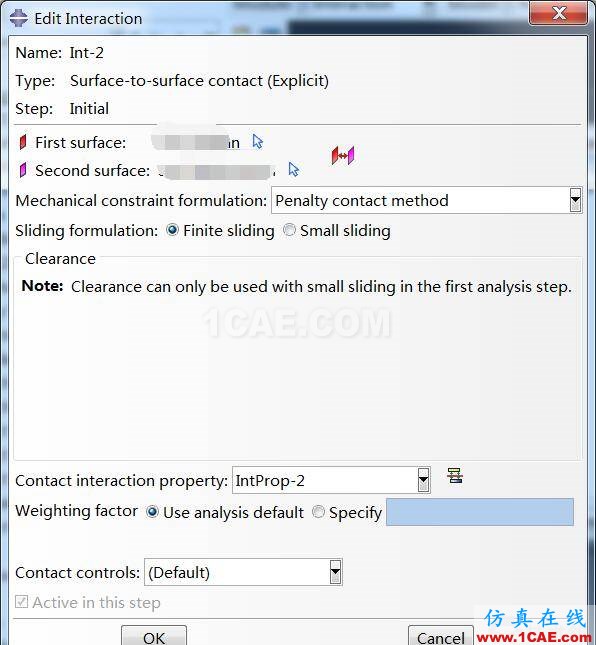

以下發生這種錯誤的設置詳情圖文,主要是因為使用penalty Contact method的接觸方式

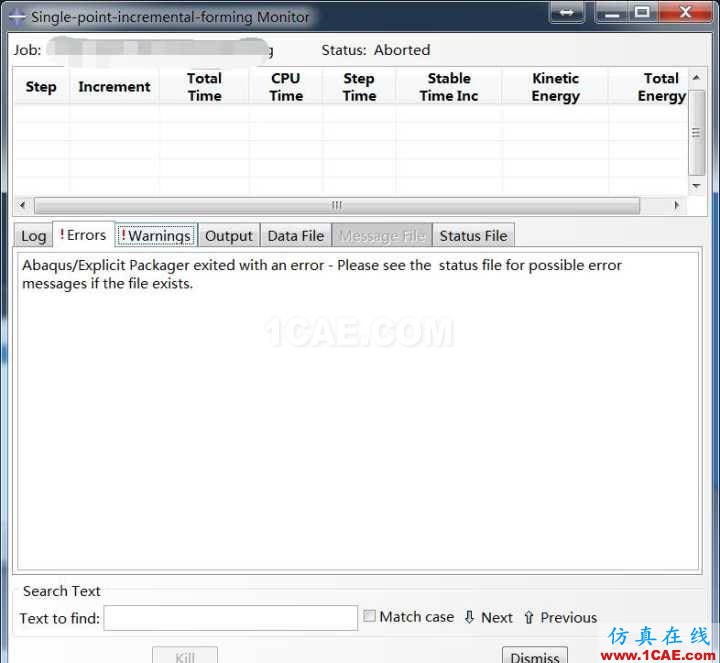

按照上述設置提交計算結果:

不知道原因的你是不是很捉急,不想吃飯,藍瘦香菇呢?

2

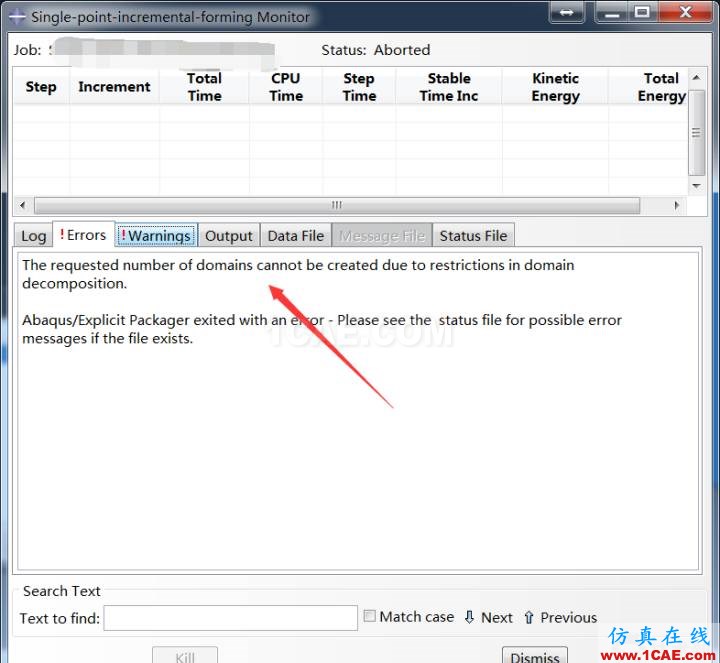

The requested number of domains cannot be created due to restrictions in domain decomposition.
Abaqus/Explicit Packager exited with an error - Please see the status file for possible error messages if the file exists.

這種情況就很友善了,告訴你錯誤的原因所在,由此可見,ABAQUS在上述情況的地方是有點bug的。

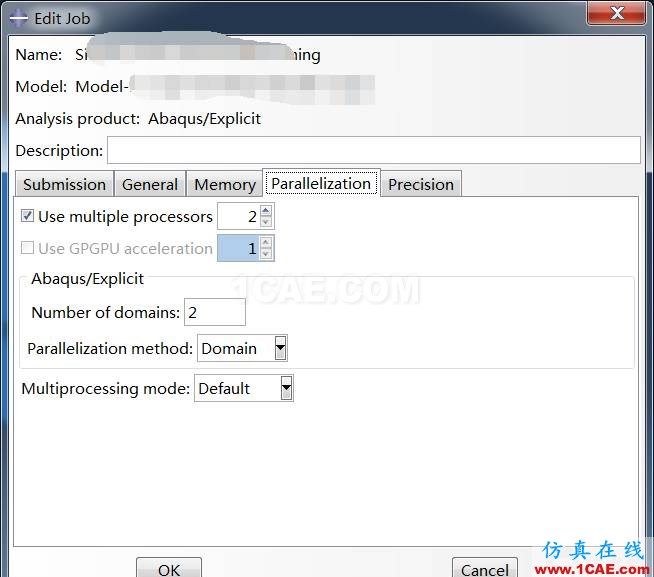

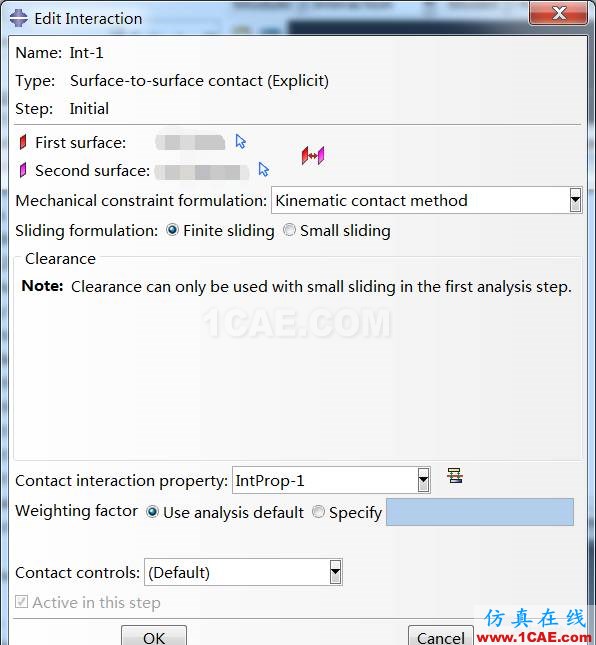

出現這種錯誤的原因是使用kinematic Contact method的接觸方式,其具體圖文設置如下:

提交計算后如下:

那請問怎么解決呢?

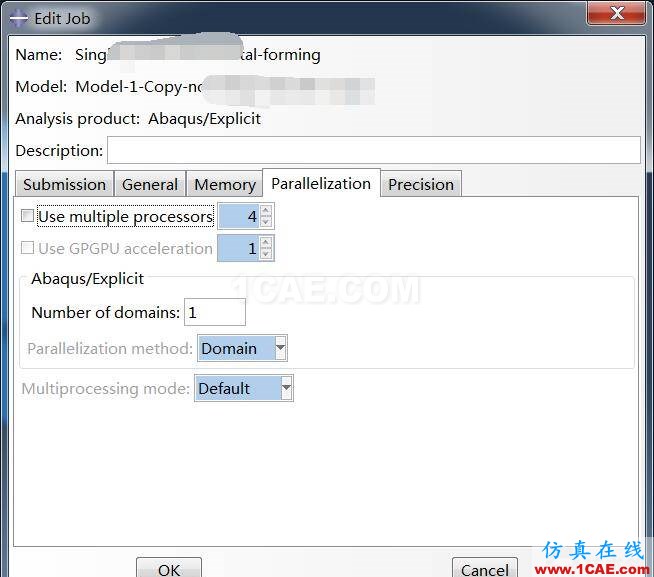

當然你取消多核計算就行了,比如這樣設置

不過這樣的話,你就享受不到多核計算帶來的快捷方便性了。

因此可以使用通用接觸的方法設置:

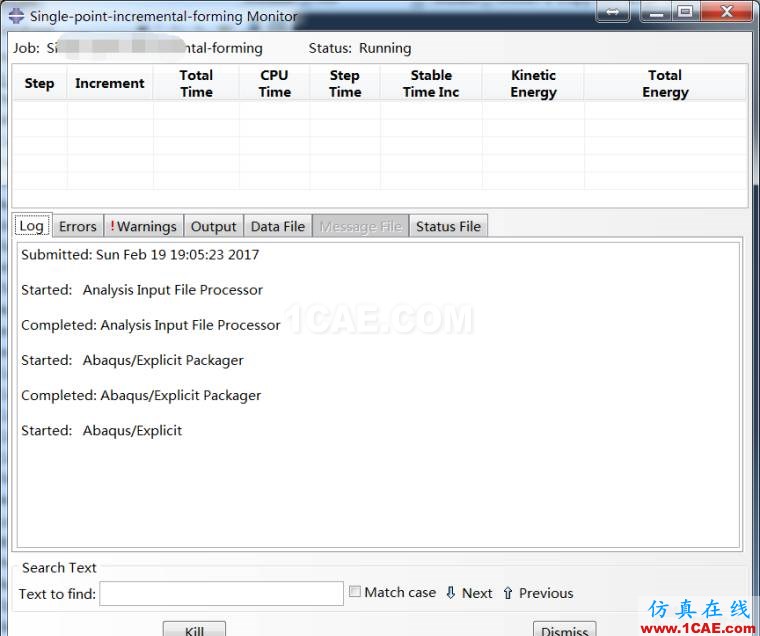

提交計算就不會提示錯誤了。

這種解決辦法我曾經在Abaqus模擬反擠壓例子與ALE的評論區有提到。

作者:技術鄰|victor007
