Abaqus仿真drill(鉆孔)過程

2017-03-01  by:CAE仿真在線  來源:互聯網

Abaqus仿真drill(鉆孔)過程abaqus靜態分析圖片1
作者:技術鄰專家victor007

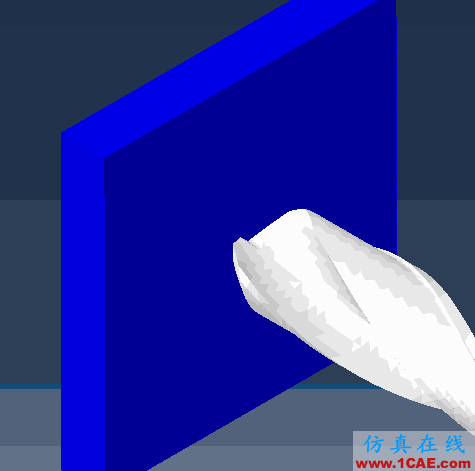

動畫:

Abaqus仿真drill(鉆孔)過程abaqus靜態分析圖片2

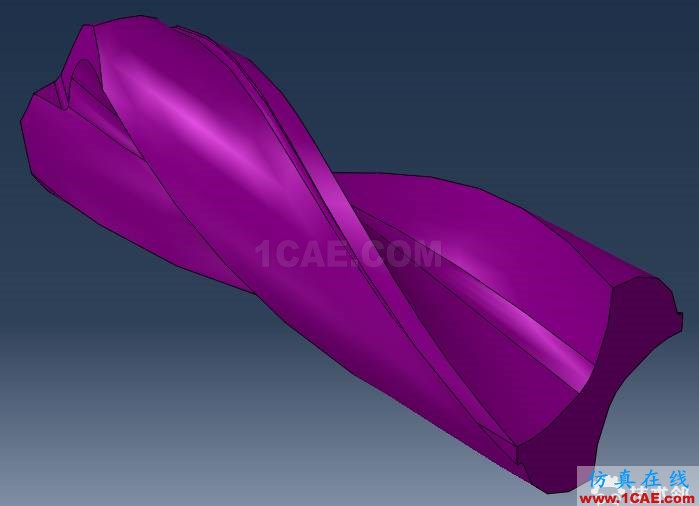

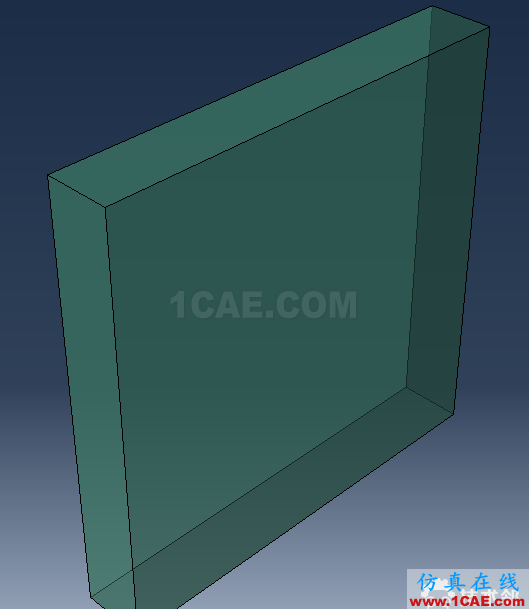

Part模塊創建Target,并創建幾何集,然后導入Drill的幾何模型

Abaqus仿真drill(鉆孔)過程abaqus靜態分析圖片3

Abaqus仿真drill(鉆孔)過程abaqus靜態分析圖片4

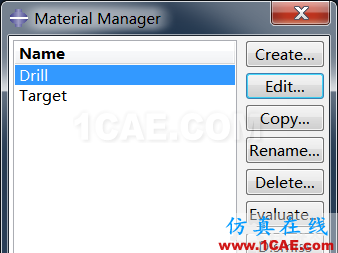

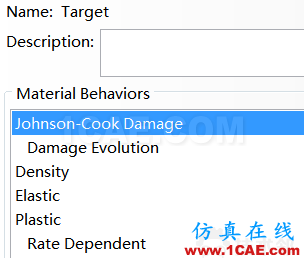

Property模塊創建材料并分別賦予兩個part

Abaqus仿真drill(鉆孔)過程abaqus有限元培訓教程圖片5
Abaqus仿真drill(鉆孔)過程abaqus有限元培訓教程圖片6

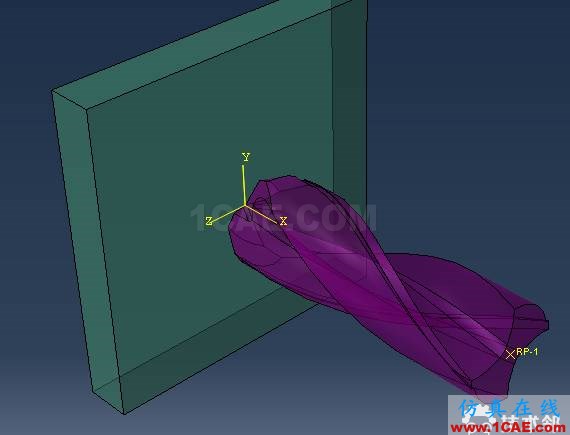

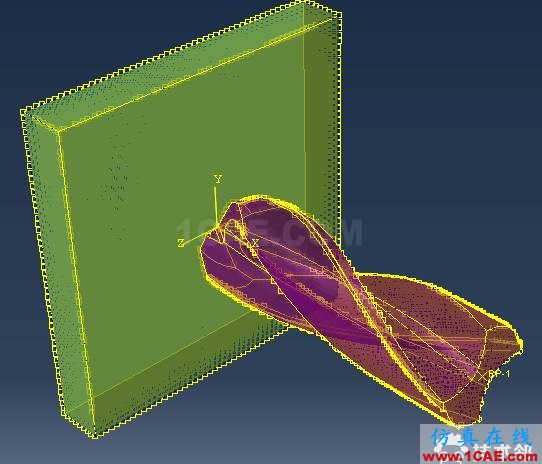

Assembly模塊裝配后如圖

Abaqus仿真drill(鉆孔)過程abaqus有限元培訓教程圖片7

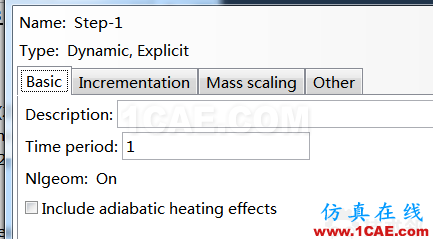

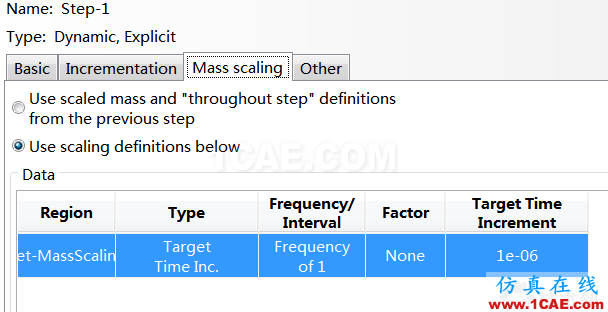

Step模塊創建分析步,并使用質量縮放

Abaqus仿真drill(鉆孔)過程abaqus有限元培訓教程圖片8
Abaqus仿真drill(鉆孔)過程abaqus有限元培訓教程圖片9

Interaction模塊,使用接觸對的算法

Abaqus仿真drill(鉆孔)過程abaqus有限元圖片10

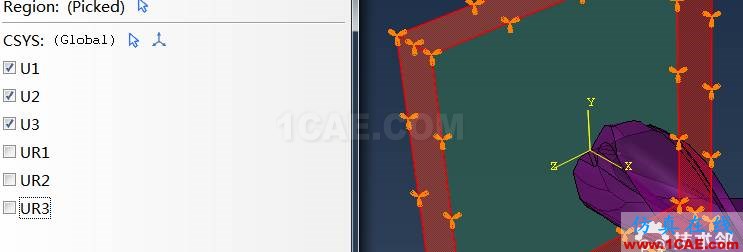

Load模塊固定四個面

Abaqus仿真drill(鉆孔)過程abaqus有限元圖片11

并使用速度控制

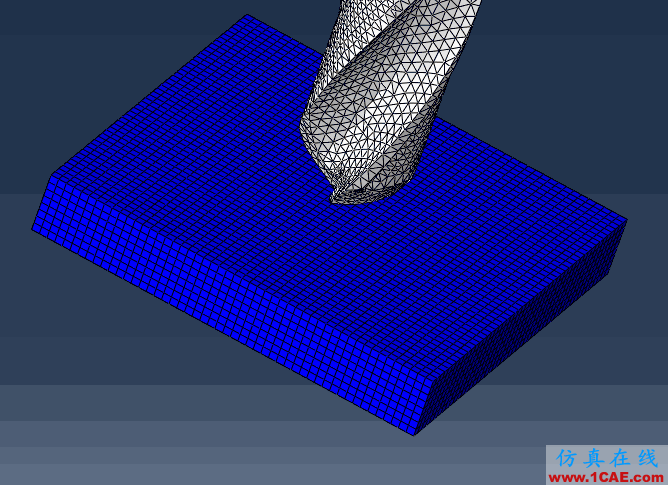

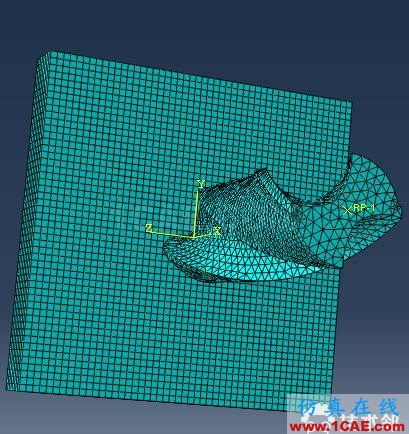

Mesh模塊

Abaqus仿真drill(鉆孔)過程abaqus有限元圖片12

Job模塊提交計算

完成之后云圖如圖所示:

Abaqus仿真drill(鉆孔)過程abaqus有限元分析案例圖片13

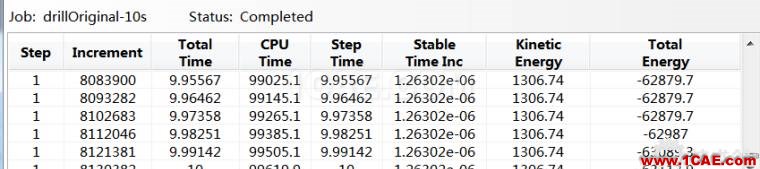

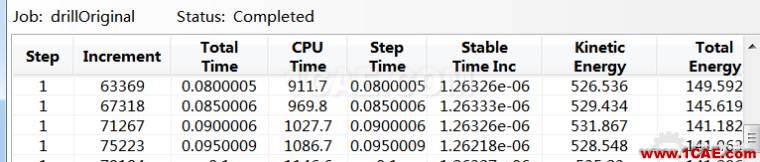

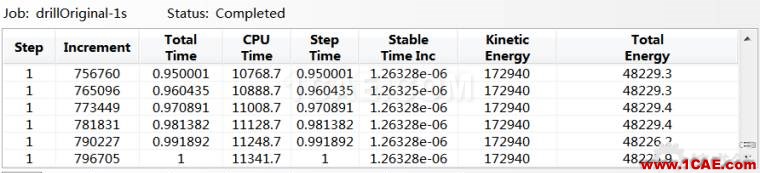

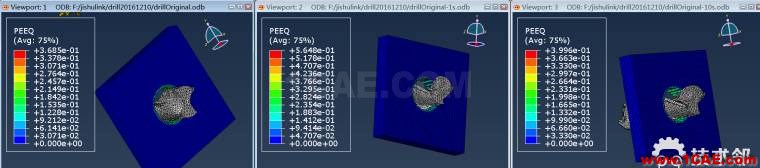

分析步分別設置了0.1s,1s和10s

對比結果如下:

Abaqus仿真drill(鉆孔)過程abaqus有限元分析案例圖片14

Abaqus仿真drill(鉆孔)過程abaqus有限元分析案例圖片15

Abaqus仿真drill(鉆孔)過程abaqus有限元分析案例圖片16
Abaqus仿真drill(鉆孔)過程abaqus有限元資料圖片17

該案例對應視頻課程,到【技術鄰學院】搜索“Abaqus仿真Drill過程”
