Abaqus過盈接觸設置介紹

2017-03-18  by:CAE仿真在線  來源:互聯網

本文介紹ABAQUS中采用*CONTACT INTERFERENCE定義過盈的方法。

1.在非初始步,打開Interaction編輯框,點擊Interference fit定義接觸過盈或間隙。

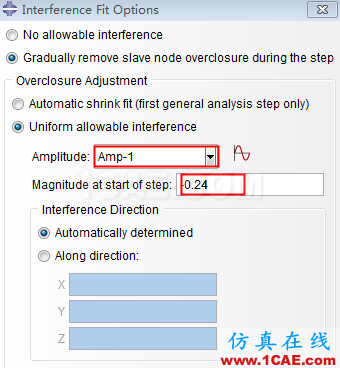

2.在Interference fit option編輯框中定義過盈或間隙加載的幅值曲線,并定義初始的幅值。

幅值參數(過盈量或間隙量)為負值表示過盈量,正值表示間隙量。使用*CONTACT INTERFERENCE類似于施加載荷,不能再initial分析步中對其進行定義,而只能在后續分析步中定義。

1. *CONTACT INTERFERENCE不能使用ABAQUS 默認的幅值曲線 Ramp (從1降至0),而要使用自定義的幅值曲線,使過盈接觸的幅值在整個分析步中從0到1逐漸增大。

2. 如果在ABAQUS/CAE模型中兩個接觸面之間有大小為t的間隙,事實上它們之間應該存在接觸關系,則關鍵詞*CONTACT PAIR中的參數AJUST=(位置誤差限度)必須略大于此縫隙的大小t,否則ABAQUS會認為這兩個接觸面之間沒有接觸,*CONTACT INTERFERENCE中的參數(過盈量或間隙量)不會起作用。

3 . 參數(過盈量或間隙量)為負值才表示過盈接觸,正值表示兩個面之間存在縫隙。
