Abaqus子模型簡介

2017-03-18  by:CAE仿真在線  來源:互聯網

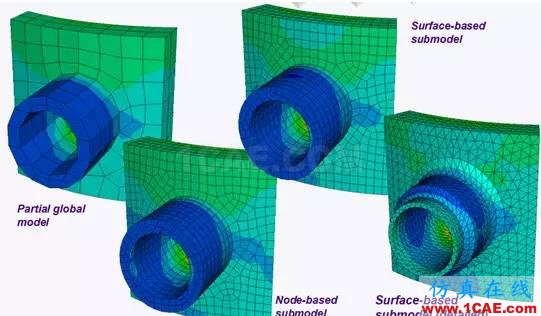

子模型是在全局模型分析結果的基礎上研究局部模型的方法。通過初始的全局模型分析計算來確定在激勵載荷作用下的最大響應區域,子模型方法不需要細化 或重分析整體模型,只需截取局部關注區域模型并細化其網格從而提高分析精度。即采用粗網格模型得到局部關注區域周圍的結果,采用局部區域網格細化得到局部 分析結果。如下圖所示。

Abaqus子模型簡介abaqus靜態分析圖片1

子模型方法是基于Saint-Venant's定理,要求子模型邊界足夠遠離子模型響應的關注區域。因為建立子模型時沒有一個明確的限制來保證結果有意義,因此需要用戶自己判斷子模型建立的正確性。如何判斷子模型建立的正確性,一般的方法是查看子模型邊界附近的結果變量值及云圖變化與全局模型是否一致,如果結果一致,則認為該子模型是有效的。

Abaqus提供兩種子模型技術:基于節點的子模型技術與基于面的子模型技術。基于節點的子模型技術是使用全局模型節點位移結果場插值到子模型邊界節點的技術,它能夠得到相對更精確的位移結果,適用于任何分析類型;基于面的子模型技術是使用應力場值到子模型邊界處的表面積分點上,這種子模型技術能夠得到相對更精確的應力結果,但其只能應用于體網格模型和靜態分析中。

Abaqus子模型簡介abaqus靜態分析圖片2

子模型法分析流程:

1、定義問題;

2、運行全局模型,確定驅動子模型的變量輸出;

3、檢查全局模型結果,特別要注意用于驅動子模型的區域周圍不能出現局部不合理現象;

4、定義子模型;

5、根據全局模型的載荷加載子模型的載荷;

6、應用子模型邊界條件;

7、需要時定義慣性釋放;

8、運行子模型分析;

9、查看子模型結果。
