使用 aba 進行流體仿真時,可以使用 abaqus/cae 作為前后處理工具,選擇“ with cfd model”。

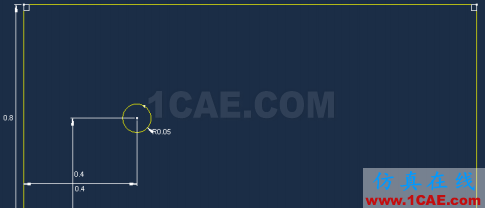

1、首先,建立 part,“ type”中只有一個“ fluid”選項。 建立如圖所示的草圖,拉伸深度為0.001m。

2、進入“ property”模塊,建立流體材料屬性,材料參數如下:

density=1000kg/m3;

viscosity=0.1pa*s;

由于模型特征長度為 0.1m,流體流速為 0.1m/s,由此可知雷諾數為: Re=100。

建立一個“ type”為“ homogeneous”的 fluid 截面,將該截面賦予剛才建立的 part。

3、在“ assembly”中建立一個 instance。

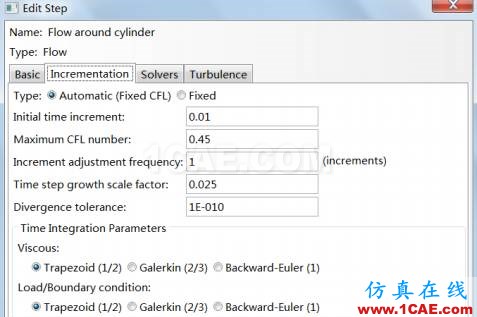

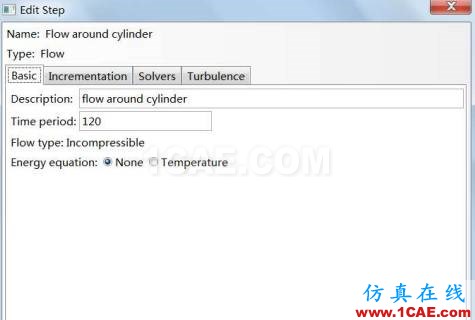

4、創建分析步。設置如下:

solver 和 turbulence 中使用默認設置。

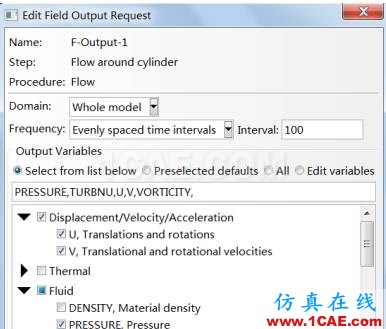

設置場變量輸出請求:

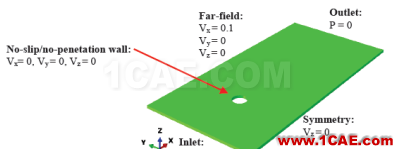

5、邊界條件設置如下:

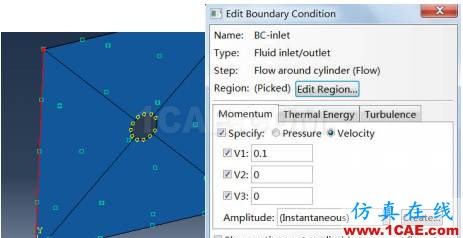

設置入口速度條件:

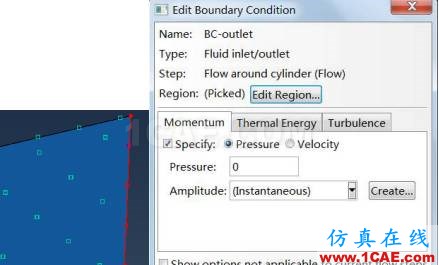

設置出口壓力邊界條件, pressure=0:

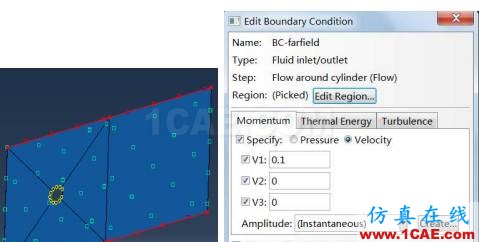

遠場邊界與入口一致:

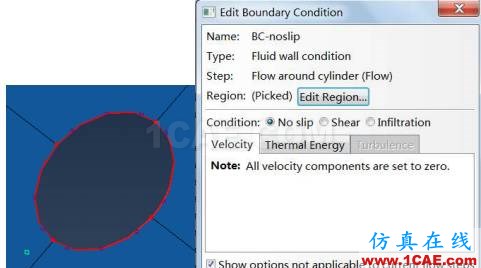

圓孔面設置為無滑移絕熱固壁。

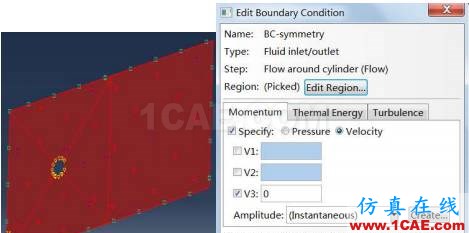

側面設置對稱邊界條件:

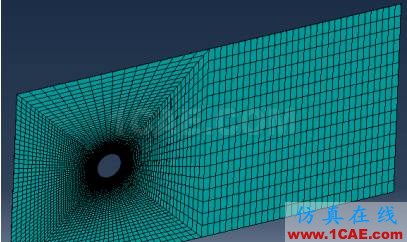

6、使用六面體劃分網格,注意圓管表面的邊界層網格進行適當的加密。

7、創建一個 job,提交計算。

8、后處理

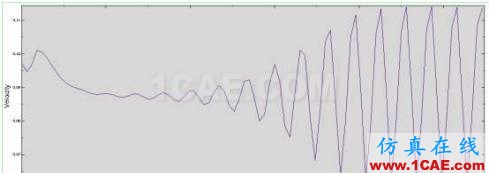

某點的速度歷史:

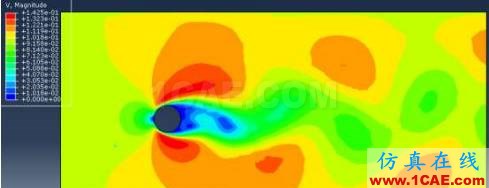

速度云圖
