質量點在很多分析會起到很大的作用,可以簡化模型,縮小計算量,加快計算速度。比如某些結構 ,建模的時候無需考慮其外形,但是在動力分析的時候,必須考慮其質量對整體結構的影響,這個時候可以通過直接附加質量點的方式進行模擬,如何附加,已經如何檢驗附加后的質量,這是很多初學者會感到迷惑地方。簡單算例一個,看下圖所示:

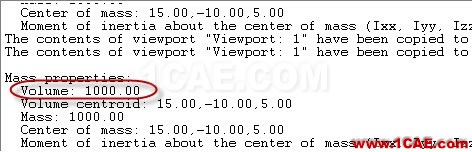

上圖是一個10×10×10 的立方體,密度為1,施加X方向的初速度1,在interaction模塊下檢查其結構體的相關質量速度,可得到相關的質量參數, 1000

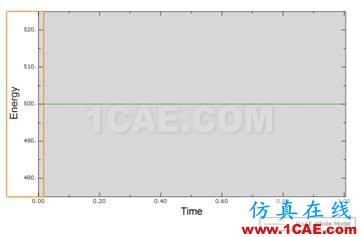

理論可得出1/2*m*V*V ,得到相關的動能為500 在后處理中可以查詢其相關的動力學信息。
加入質量為1000的質量塊:所有的操作都在intercation模塊下的完成
1、加入參考點RF

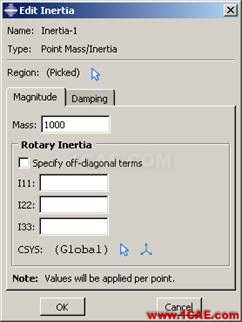

2、在參考點上加入質量點
Tools-special-Create-Point mass/intertia
3、將新加入的質量點 Coupling到一個相應的面之上 ,否則該質量點懸空在!

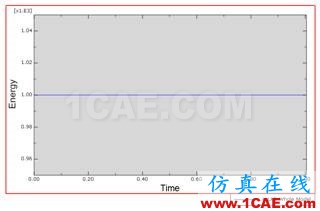

一定要記得將在初始速度中考慮該參考點,重新計算,可得到 動能 1000,結果沒有問題。

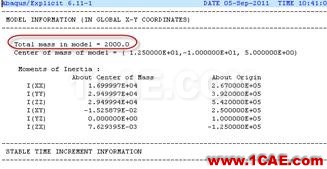

Note:在Abaqus CAE下如果通過quere Mass property,是不考慮質量點的,所以查詢的時候,顯示的仍然只有500,切記! 要檢查質量,請開打status 文件,會有質量的提示。
