搜索三分鐘搞定ABAQUS2016與SolidWorks2012智能化無縫集成
2016-12-01 by:CAE仿真在線 來源:互聯網
1. 軟件準備
在開始神奇旅程之前呢,大家需要準備下相關軟件,具體如下:
-
DS.SIMULIA.ABAQUS.2016.0;
-
SolidWorks 2012 x64Edition;
-
SolidWorks_1.9_Associative_Interface;
-
2. 軟件安裝
按照軟件提供的正常方法,完成ABAQUS和SolidWorks的安裝。
找到ABAQUS2016安裝包中提供SolidWorks_1.9_Associative_Interface,解壓得到Sw2AbqPlugin_64.dll。以管理員身份運行SolidWorks,如果右鍵沒有以管理員身份運行,可以按住shift鍵,然后右鍵菜單就會出現管理員身份了。
運行SolidWorks后,使用文件→打開,選擇Sw2AbqPlugin_64.dll,然后點擊打開,這樣就可以在菜單欄看到Abaqus了,是不是很神奇呢?
到此處,軟件安裝就完成了,下面就來演示怎么實現無縫集成。
3. 無縫集成

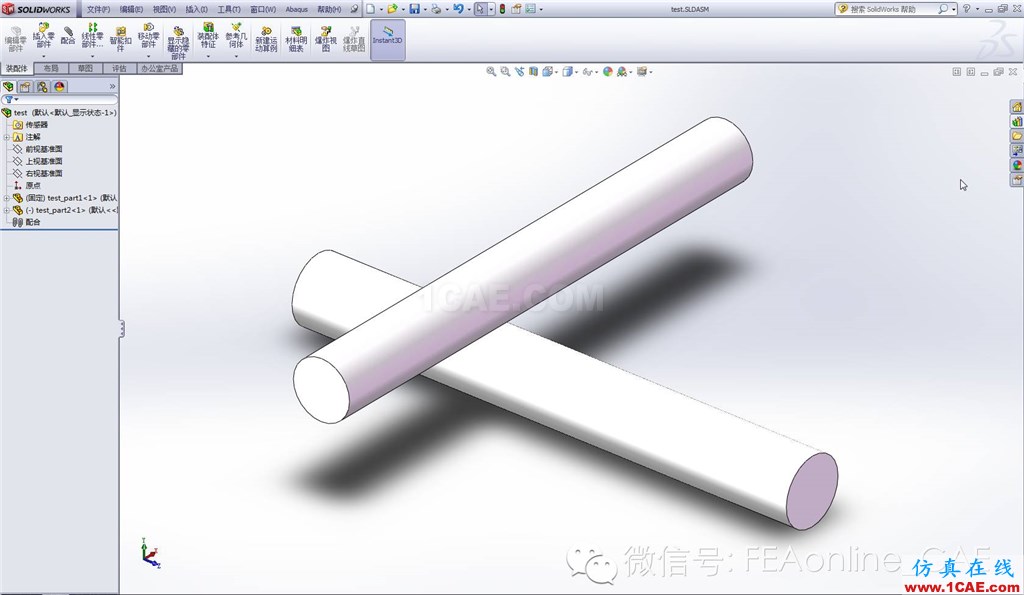

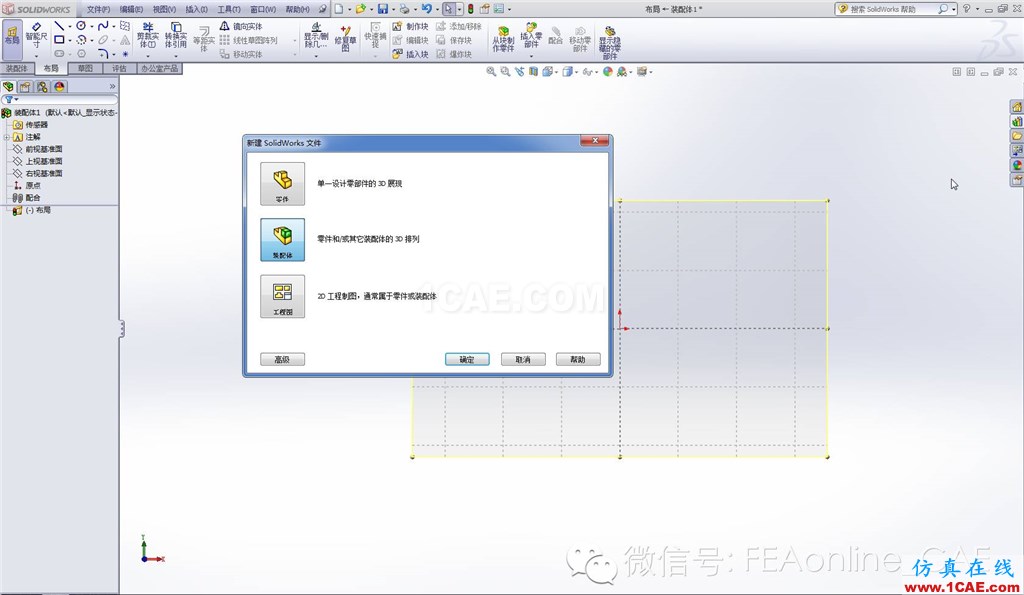

創建自己的零件或裝配件了,創建完成后保存。

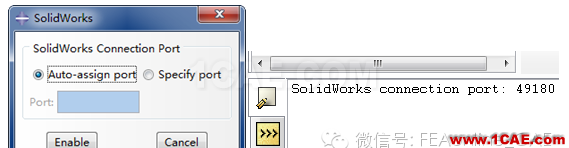

接下來打開ABAQUS2016/CAE,切換到Assembly模塊,在菜單選擇Tools→CADinterface→SolidWorks,如下左圖選擇,然后點Enable,允許連接,在輸出窗口就可以看到連接的端口號49180。

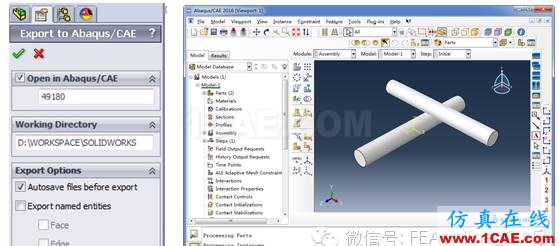

接下來返回到SolidWorks,選擇菜單欄中的Abaqus→Export to Abaqus/CAE,彈出輸出對話框,勾選Open in Abaqus/CAE,輸入Abaqus中看到的端口號49180。還可以定義工作路徑。定義完成后點擊綠色的對勾。此時就輕松的將SolidWorks中的裝配體導入到Abaqus/CAE中,可以進行后續的工作了。
4. 實時動態修改
最值得一提的就是,SolidWorks中的任何修改,在Abaqus更新時只對修改過的零件更新,原始沒有修改的零件,完全保持不變,再也不用擔心更新模型后所有東西都要重新做的困惑了。

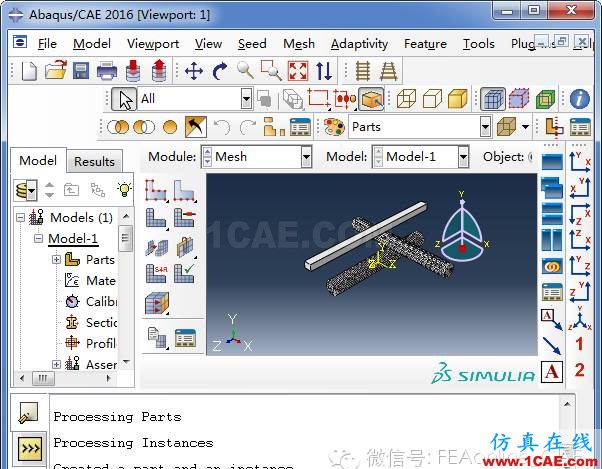

更新前

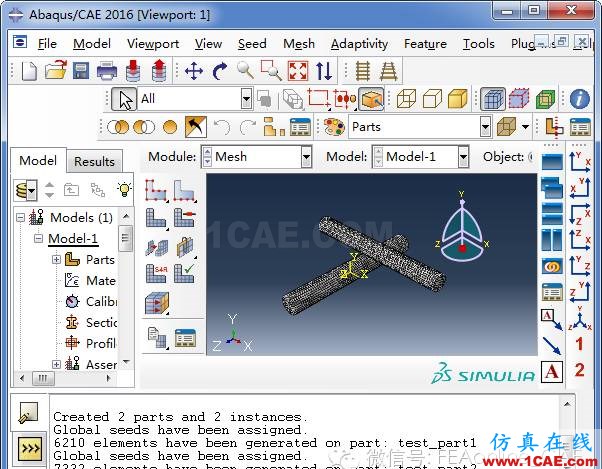

更新后
綜上,達索系統的兩款產品Abaqus和SolidWorks通過插件可以實現無縫實時集成,并能最大程度的降低修改后的工作量,為設計人員提供了非常優秀的建模、分析解決方案。
