ABAQUS與HyperMesh系列（二）——過渡網格

2016-11-14  by:CAE仿真在線  來源:互聯網

上次小胖簡單介紹了一下Abaqus和HyperMesh聯合建模的過程,下邊是傳送門:

ABAQUS與HyperMesh系列(一)——基礎建模

大多數情況的有限元模擬,可能并不會有那么規則的幾何。有的時候又想用六面體網格,軟件自動產生的過渡網格太丑,咋辦?于是,有那么一種過渡網格經常在文獻中出現

其實吧,這種過渡網格也只是看著好看,但精度如何,難說。不過在非重點關注區域,這種網格的應用范圍的確挺廣。我們來看下怎么在HyperMesh中生成這種網格。

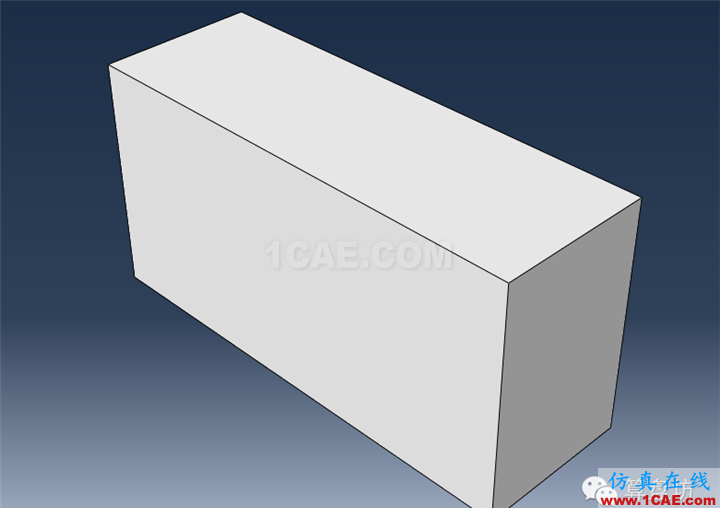

首先還是先用Abaqus生成一個幾何。

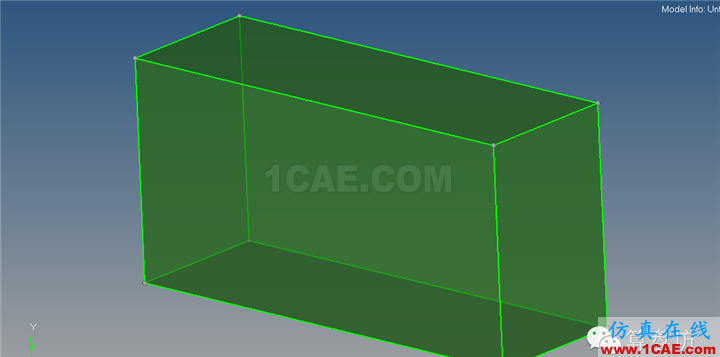

然后我們到處igs文件。用HyperMesh導入

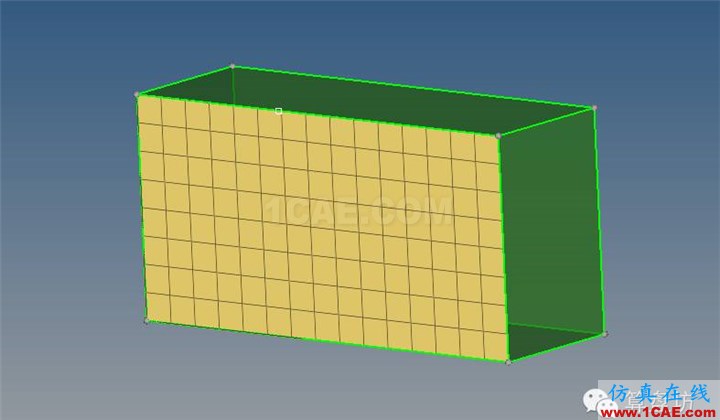

我們先生成一個二維網格

然后做下相應的輔助線。就是類似下圖那樣的輔助線,各位根據自己的需求進行添加。

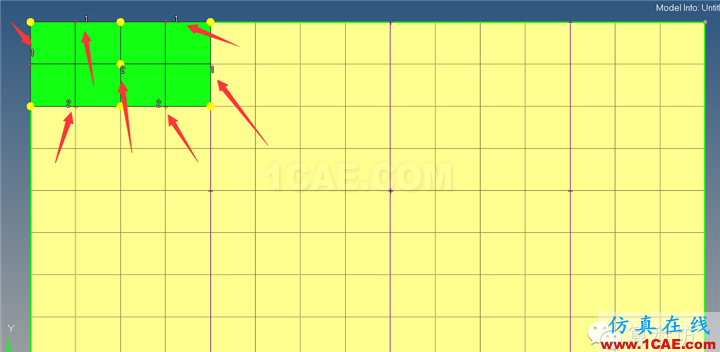

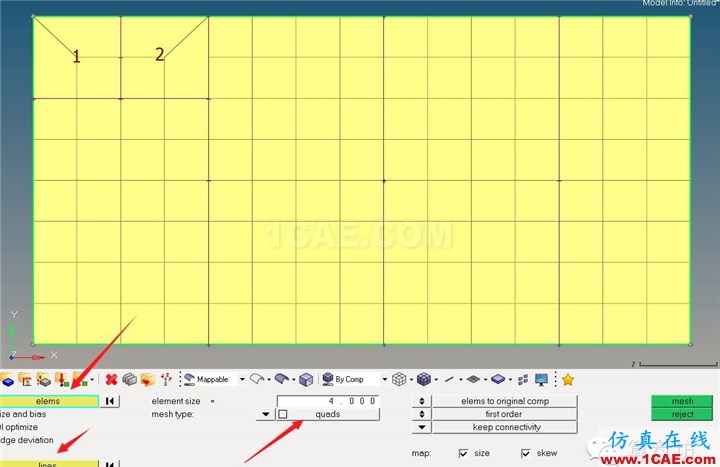

在二維網格中按照下圖的設置,即先選定圖中1和2處的幾個網格,然后調整輔助線上的種子數量即可。

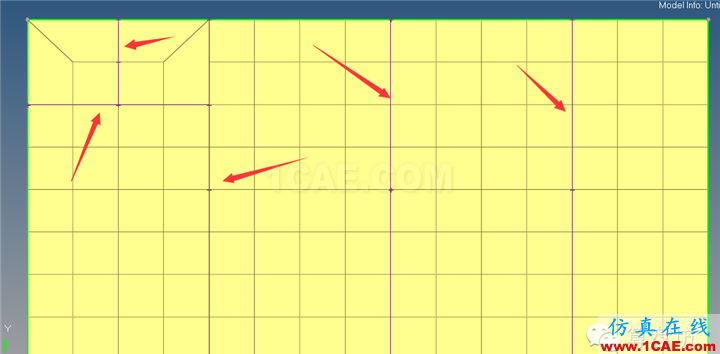

然后依次做輔助線即可。

好了,今天不多說了,明天第一天上班了。夠短吧?各位寶寶只要記住,想要高質量網格,Abaqus中就多多剖分,HM中就多多畫輔助線。哇咔咔。

(完)
