搜索ABAQUS在等通道轉角擠壓（ECAP）成形中的應用案例
2016-11-14 by:CAE仿真在線 來源:互聯網
ECAP全稱為Equal-channel-angular Pressing上世紀70年代初由蘇聯人Segal提出,裝置示意圖如圖所示。材料在模具轉角處受到強烈的剪切變形,而橫截面尺寸基本保持不變,,故可反復進行擠壓,從而積累大量應變,可用于細化材料晶粒,被視為塊體超細晶材料的制備技術之一。
ABAQUS是全球范圍內功能最為強大的非線性有限元軟件之一,在處理這種大變形問題上有自己獨有的優勢。ABAQUS/CAE模塊可以快速的進行幾何模型的建立,其便利程度和市面上常見的三維軟件相當,在模型的前處理建模過程中,運用ABAQUS/CAE能夠較為快速和準確的建立有限元模型。

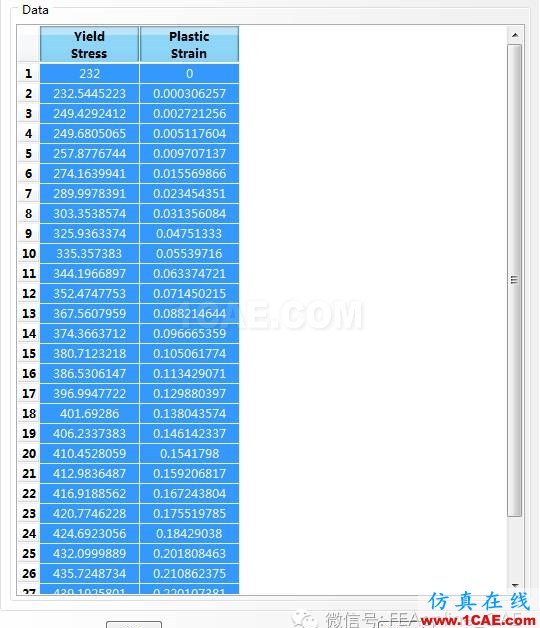

在ABAQUS/CAE中定義所有前處理工作,包括零件裝配、網格劃分、邊界條件及載荷施加和分析步定義。材料使用非線性塑性材料參數,完成所有定義后提交ABAQUS求解器計算。

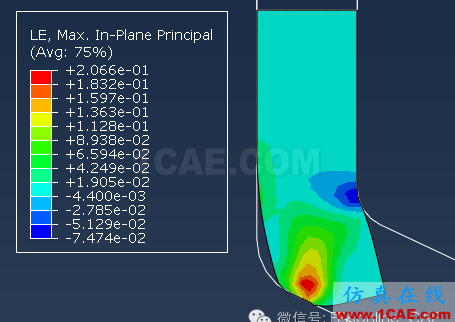

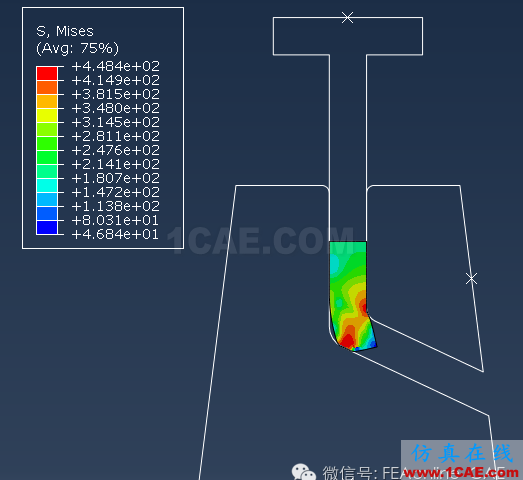

可以看到在轉角處出現了應力較為集中的區域,這與實際情況是符合的,不同的轉角角度對ECAP工藝的成形效果影響顯著。
運用ABAQUS對ECAP過程的不同參數進行仿真模擬,可以大大提高研究的效率,對理論的研究和生產工藝的改進有很大的幫助,ABAQUS在解決大變形問題時,有其特有的優勢,既可以運用ABAQUS/Standard求解器進行求解簡單各種非線性問題,也可以用ABAQUS/Explicit進行復雜接觸和邊界條件非線性問題。
